Gladiator X625

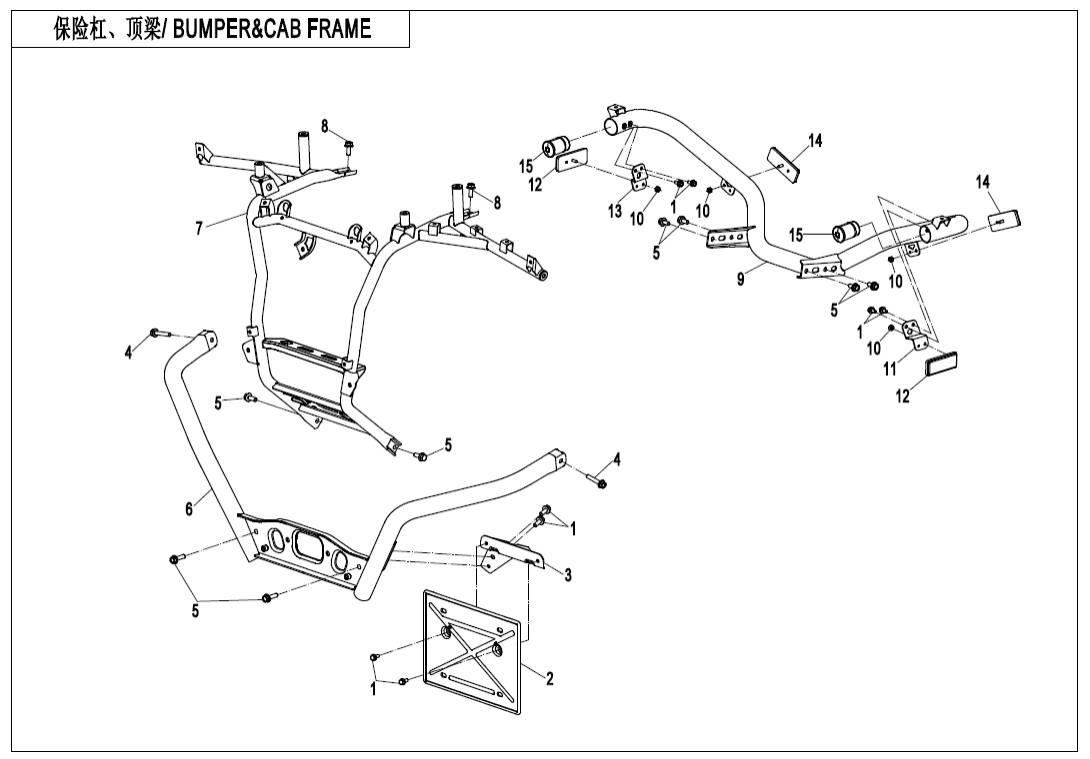

EU4 (2021)-L F23‑A-V1 BUMPER @^ CAB FRAME F00 CVT AIR PIPE@^SIDE COVER (16)  F01‑A-V1 LOCK KIT(WITH GEARSHIFT LOCK) (2)  F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)  F01‑B-V1 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)  F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)  F02‑A-V1 MUFFLER(NA) (32)  F02‑A-V2 MUFFLER(NA) (33)  F02‑B-V1 MUFFLER(FOR EU168 ONLY) (34)  F02‑B-V2 MUFFLER(FOR EU168 ONLY) (35)  F02‑C-V1 MUFFLER(INTERNATIONAL) (32)  F02‑C-V2 MUFFLER(INTERNATIONAL) (33)  F03‑V2 FRAME (36)  F04‑1 FRONT PLASTICS (24)  F04‑2 FRONT PLASTICS (34)  F04‑3-A‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (26)  F04‑3-B‑V2 MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK) (23)  F04‑4-V2 MIDDLE PLASTICS (24)  F04‑5 REAR PLASTICS (15)  F04‑6 REAR PLASTICS (25)  F04‑7-V2 BOTTOM PLASTICS (15)  F04‑8 BOTTOM PLASTICS (14)  F05 FRONT SUSPENSION (20)  F06 REAR SUSPENSION (24)  F07 FRONT WHEEL (17)  F08‑A BRAKE SYSTEM(RH PARKING) (42)  F08‑B BRAKE SYSTEM(LH PARKING) (39)  F10‑1-V1 HANDLEBAR (44)  F10‑1-V2 HANDLEBAR (43)  F10‑2-A STEERING SYSTEM (26)  F10‑2-B STEERING SYSTEM(EPS) (30)  F11 REAR WHEEL (17)  F12‑V2 FUEL TANK (29)  F13 SEAT (16)  F14‑V2 RACK (13)  F15‑1-A‑V2 ELECTRIC SYSTEM (45)  F15‑1-B ELECTRIC SYSTEM (47)  F15‑2 TOWING WINCH (13)  F15‑3-V1 FUEL INJECTION SYSTEM (5)  F15‑3-V2 FUEL INJECTION SYSTEM (4)  F15‑4 ELECTRIC SYSTEM (LOF) (7)  F16 LIGHTS (15)  F17 DASHBOARD (7)  F18 COOLING SYSTEM (27)  F19‑1-A DECAL KITS(NA@^INTERNATIONAL,TRUE TIMBER CAMO@^WITHOUT EPS) (12)  F19‑1-B DECAL KITS(NA,TRUE TIMBER CAMO@^WITH EPS) (13)  F19‑1-C DECAL KITS(NA@^INTERNATIONAL,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITHOUT EPS) (16)  F19‑1-D DECAL KITS(NA,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITH EPS) (17)  F19‑1-E DECAL KITS(EU168,TRUE TIMBER CAMO@^WITHOUT EPS) (12)  F19‑1-F DECAL KITS(EU168@^INTERNATIONAL,TRUE TIMBER CAMO@^WITH EPS) (13)  F19‑1-G DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PEARL BLUE@^WITHOUT EPS) (16)  F19‑1-H DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PERAL BLUE@^WITH EPS) (17)  F19‑1-I DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITHOUT EPS) (16)  F19‑1-J DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITH EPS) (17)  F19‑1-K DECAL KITS(RUSSIA, CRYSTAL ORANGE@^ NEW ROYAL BLUE@^ TITANIUM GREY) (15)  F19‑1-L DECAL KITS (RUSSIA ,TRUE TIMBER CAMO) (11)  F19‑2-A WARNING DECAL(NA) (26)  F19‑2-B WARNING DECAL(FOR EU168 ONLY) (18)  F19‑2-C WARNING DECAL(INTERNATIONAL) (21)  F19‑2-D WARNING DECAL(FOR RUSSIA ONLY) (14)  F19‑3 REFLECT FILM (4)  F20 TOOLS (6)  F23‑A-V1 BUMPER @^ CAB FRAME (15)  F23‑A-V2 BUMPER @^ CAB FRAME (17)  F23‑B-V1 BUMPER @^ CAB FRAME(LOF) (15)  F23‑B-V2 BUMPER @^ CAB FRAME(LOF) (17)  F27 FRONT CV SHAFT (3)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (19)  F31‑V2 FRONT AXLE (76)  F32‑V1 GEAR SHIFTING (24)  F32‑V2 GEAR SHIFTING (24)  F33‑A REAR AXLE(NA@^INTERNATIONAL) (59)  F33‑B REAR AXLE(EU168@^INTERNATIONAL) (73)  F36 FUEL VAPORIZATION SYSTEM (14)  F38‑A OWNER'S MANUAL(NA) (2)  F38‑B OWNER\'S MANUAL(RU.) (1)  F38‑C-V2 OWNER'S MANUAL(EU168@^INTERNATIONAL) (1)  F38‑D OWNER'S MANUAL(Austria) (1)  F38‑E OWNER'S MANUAL(EU167) (1)  F38‑F OWNER’S MANUAL(PORTUGAL) (2)  F38‑G OWNER'S MANUAL(CHINESE) (1)  F38‑H OWNER’S MANUAL(German) (1)  F40‑A TOWBAR(LONG, PIN SHAFT CONNECTION ) (5)  F40‑B TOWBAR(SHORT, PIN SHAFT CONNECTION ) (5)  F40‑C TOWBAR(LONG, BLOT CONNECTION) (5)  F40‑D TOWBAR(SHORT, BLOT CONNECTION) (5)  F41 AIR FILTER ASSY. (17)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

BOLT M6x12

30006-060012810

Alternativy: 30006-060012870

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

BASE PLATE, FRONT LICENSE

7000-044601

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

BRACKET, FRONT LICENSE

9DS#-230010-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
04
Název součástky
Kód součástky

BOLT M8x35

30006-080035810

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 8 Cena 14,51
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

FRONT BUMPER

9DS#-232000-6000

Počet 1 Cena 2 916
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT BRACKET

9DS#-231000-6001

Alternativy: 9DSV-231000-6002

Počet 1 Cena 5 440
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

BOLT M8x20

30006-080020810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

REAR BUMPER

9DS#-234000-6000

Počet 1 Cena 3 047
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

Matice

30202-050110

Počet 4 Cena 14,52
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

LH BRACKET, SIDE REFLECTOR

9DS#-230001-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

ORNAMENT PANEL,REAR RACK

5190-160230-A000

Počet 2 Cena 72,54
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

RH BRACKET, SIDE REFLECTOR

9DS#-230002-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

REAR REFLECTOR RECTANGLE, RED

5190-160230

Počet 2 Cena 72,60
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

PLUG, BUMPER

9DS#-042088-6000

Počet 2 Cena 43,52
 ks
