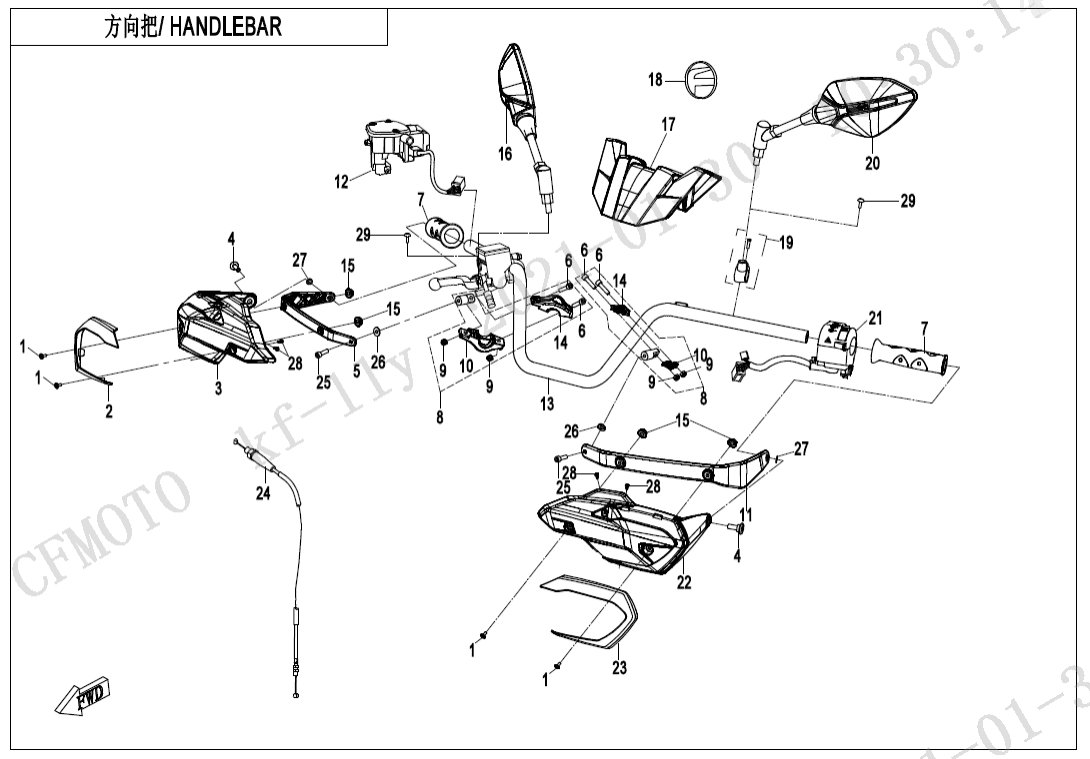

F10‑1-V2 HANDLEBAR
F00 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V1 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V1 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑A-V1 MUFFLER(NA) (32)
F02‑A-V2 MUFFLER(NA) (33)
F02‑B-V1 MUFFLER(FOR EU168 ONLY) (34)
F02‑B-V2 MUFFLER(FOR EU168 ONLY) (35)
F02‑C-V1 MUFFLER(INTERNATIONAL) (32)
F02‑C-V2 MUFFLER(INTERNATIONAL) (33)
F03‑V2 FRAME (36)
F04‑1 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (34)
F04‑3-A‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (26)
F04‑3-B‑V2 MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK) (23)
F04‑4-V2 MIDDLE PLASTICS (24)
F04‑5 REAR PLASTICS (15)
F04‑6 REAR PLASTICS (25)
F04‑7-V2 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (14)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (17)
F08‑A BRAKE SYSTEM(RH PARKING) (42)
F08‑B BRAKE SYSTEM(LH PARKING) (39)
F10‑1-V1 HANDLEBAR (44)
F10‑1-V2 HANDLEBAR (43)
F10‑2-A STEERING SYSTEM (26)
F10‑2-B STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (17)
F12‑V2 FUEL TANK (29)
F13 SEAT (16)
F14‑V2 RACK (13)
F15‑1-A‑V2 ELECTRIC SYSTEM (45)
F15‑1-B ELECTRIC SYSTEM (47)
F15‑2 TOWING WINCH (13)
F15‑3-V1 FUEL INJECTION SYSTEM (5)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F15‑4 ELECTRIC SYSTEM (LOF) (7)
F16 LIGHTS (15)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (27)
F19‑1-A DECAL KITS(NA@^INTERNATIONAL,TRUE TIMBER CAMO@^WITHOUT EPS) (12)
F19‑1-B DECAL KITS(NA,TRUE TIMBER CAMO@^WITH EPS) (13)
F19‑1-C DECAL KITS(NA@^INTERNATIONAL,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITHOUT EPS) (16)
F19‑1-D DECAL KITS(NA,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITH EPS) (17)
F19‑1-E DECAL KITS(EU168,TRUE TIMBER CAMO@^WITHOUT EPS) (12)
F19‑1-F DECAL KITS(EU168@^INTERNATIONAL,TRUE TIMBER CAMO@^WITH EPS) (13)
F19‑1-G DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PEARL BLUE@^WITHOUT EPS) (16)
F19‑1-H DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PERAL BLUE@^WITH EPS) (17)
F19‑1-I DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITHOUT EPS) (16)
F19‑1-J DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITH EPS) (17)
F19‑1-K DECAL KITS(RUSSIA, CRYSTAL ORANGE@^ NEW ROYAL BLUE@^ TITANIUM GREY) (15)
F19‑1-L DECAL KITS (RUSSIA ,TRUE TIMBER CAMO) (11)
F19‑2-A WARNING DECAL(NA) (26)
F19‑2-B WARNING DECAL(FOR EU168 ONLY) (18)
F19‑2-C WARNING DECAL(INTERNATIONAL) (21)
F19‑2-D WARNING DECAL(FOR RUSSIA ONLY) (14)
F19‑3 REFLECT FILM (4)
F20 TOOLS (6)
F23‑A-V1 BUMPER @^ CAB FRAME (15)
F23‑A-V2 BUMPER @^ CAB FRAME (17)
F23‑B-V1 BUMPER @^ CAB FRAME(LOF) (15)
F23‑B-V2 BUMPER @^ CAB FRAME(LOF) (17)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31‑V2 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (24)
F32‑V2 GEAR SHIFTING (24)
F33‑A REAR AXLE(NA@^INTERNATIONAL) (59)
F33‑B REAR AXLE(EU168@^INTERNATIONAL) (73)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER'S MANUAL(NA) (2)
F38‑B OWNER\'S MANUAL(RU.) (1)
F38‑C-V2 OWNER'S MANUAL(EU168@^INTERNATIONAL) (1)
F38‑D OWNER'S MANUAL(Austria) (1)
F38‑E OWNER'S MANUAL(EU167) (1)
F38‑F OWNER’S MANUAL(PORTUGAL) (2)
F38‑G OWNER'S MANUAL(CHINESE) (1)
F38‑H OWNER’S MANUAL(German) (1)
F40‑A TOWBAR(LONG, PIN SHAFT CONNECTION ) (5)
F40‑B TOWBAR(SHORT, PIN SHAFT CONNECTION ) (5)
F40‑C TOWBAR(LONG, BLOT CONNECTION) (5)
F40‑D TOWBAR(SHORT, BLOT CONNECTION) (5)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREW M6x166NQ#-000206-6001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, RH HAND GUARD ROYAL BLUE9AWA-101302-0EC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(RH), TRUE TIMBER CAMO9AWA-101302-0RE00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(RH)9AWA-101302-0B500 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO PLATE, RH HAND GUARD LAVA ORANGE9AWA-101302-0YD00 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HAND GUARD, RH9AWA-101301-10000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky HANDGUARD LEVER, RH9AWA-101303-10000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M6x2530102-060025700 Alternativy: 30102-060025810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M6x2230102-060022810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky HAND GRIP, LH8060-100001 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BRACKET ASSY9AWA-101230-10000 |
Počet 2 | Cena 450 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M630224-060810 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PRESS COVER ，BRACKET9CR6-101204-10000 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDGUARD LEVER, LH9AWA-101203-20000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY9DS#-160320-6301 Alternativy: 9DSV-160320-6302 |
Počet 1 | Cena 1 770 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY9DS#-160320-6001 Alternativy: 9DSV-160320-6002 |
Počet 1 | Cena 1 581 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, RH9DSV-160320-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, RH9DSV-160320-6302 |
Počet 1 | Cena 1 770 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HANDLEBAR ASSY.9CR6-101100 Alternativy: 9CR6-101100-10000 |
Počet 1 | Cena 1 741 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SEAT, BRACKET9CR6-101202-10000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Matice30206-060570 Alternativy: 30206-060510 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, RH9AY0-200300 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky UPPER GUARD, HANDLEBAR9DS#-101001-6001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky UPPER GUARD, HANDLEBAR9DSV-101001-6002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CFMOTO LOGO9CR6-190001 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOUNTING SEAT,REAR VIEW MIRROR9CR6-080400 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, LH9AY0-200200 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY9DS#-160310-6001 Alternativy: 9DSV-160310-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY9DS#-160310-6301 Alternativy: 9DSV-160310-6302 |
Počet 1 | Cena 1 364 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, LH9DSV-160310-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, LH9DSV-160310-6302 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky HAND GUARD, LH9AWA-101201-10000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, LH HAND GUARD ROYAL BLUE9AWA-101202-0EC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(LH), TRUE TIMBER CAMO9AWA-101202-0RE00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(LH)9AWA-101202-0B500 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky DECO PLATE, LH HAND GUARD LAVA ORANGE9AWA-101202-0YD00 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky THROTTLE CABLE9CR6-105000 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky INNER HEX SCREW M6x206NQ#-000203-6001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Podložka30305-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420095010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky M8 RUBBER PLUG9010-080004 |
Počet 2 | Cena 43,52 Kč |
