Gladiator X625

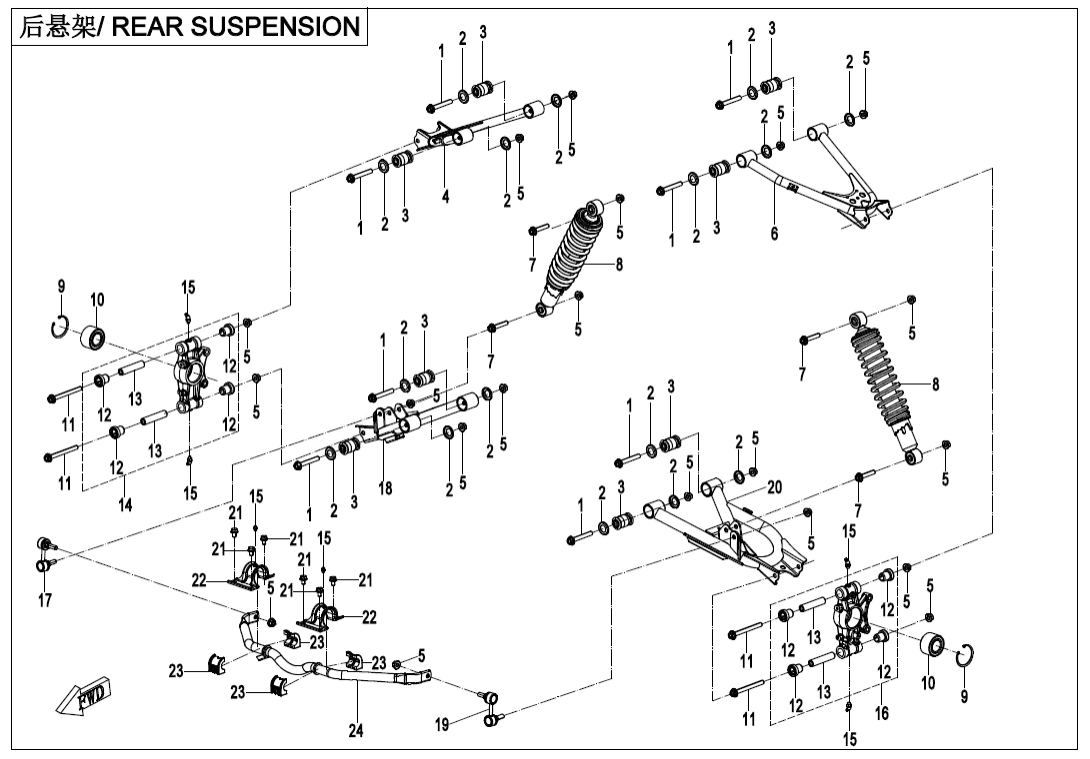

EU4 (2021)-L F06 REAR SUSPENSION F00 CVT AIR PIPE@^SIDE COVER (16)  F01‑A-V1 LOCK KIT(WITH GEARSHIFT LOCK) (2)  F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)  F01‑B-V1 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)  F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)  F02‑A-V1 MUFFLER(NA) (32)  F02‑A-V2 MUFFLER(NA) (33)  F02‑B-V1 MUFFLER(FOR EU168 ONLY) (34)  F02‑B-V2 MUFFLER(FOR EU168 ONLY) (35)  F02‑C-V1 MUFFLER(INTERNATIONAL) (32)  F02‑C-V2 MUFFLER(INTERNATIONAL) (33)  F03‑V2 FRAME (36)  F04‑1 FRONT PLASTICS (24)  F04‑2 FRONT PLASTICS (34)  F04‑3-A‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (26)  F04‑3-B‑V2 MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK) (23)  F04‑4-V2 MIDDLE PLASTICS (24)  F04‑5 REAR PLASTICS (15)  F04‑6 REAR PLASTICS (25)  F04‑7-V2 BOTTOM PLASTICS (15)  F04‑8 BOTTOM PLASTICS (14)  F05 FRONT SUSPENSION (20)  F06 REAR SUSPENSION (24)  F07 FRONT WHEEL (17)  F08‑A BRAKE SYSTEM(RH PARKING) (42)  F08‑B BRAKE SYSTEM(LH PARKING) (39)  F10‑1-V1 HANDLEBAR (44)  F10‑1-V2 HANDLEBAR (43)  F10‑2-A STEERING SYSTEM (26)  F10‑2-B STEERING SYSTEM(EPS) (30)  F11 REAR WHEEL (17)  F12‑V2 FUEL TANK (29)  F13 SEAT (16)  F14‑V2 RACK (13)  F15‑1-A‑V2 ELECTRIC SYSTEM (45)  F15‑1-B ELECTRIC SYSTEM (47)  F15‑2 TOWING WINCH (13)  F15‑3-V1 FUEL INJECTION SYSTEM (5)  F15‑3-V2 FUEL INJECTION SYSTEM (4)  F15‑4 ELECTRIC SYSTEM (LOF) (7)  F16 LIGHTS (15)  F17 DASHBOARD (7)  F18 COOLING SYSTEM (27)  F19‑1-A DECAL KITS(NA@^INTERNATIONAL,TRUE TIMBER CAMO@^WITHOUT EPS) (12)  F19‑1-B DECAL KITS(NA,TRUE TIMBER CAMO@^WITH EPS) (13)  F19‑1-C DECAL KITS(NA@^INTERNATIONAL,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITHOUT EPS) (16)  F19‑1-D DECAL KITS(NA,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITH EPS) (17)  F19‑1-E DECAL KITS(EU168,TRUE TIMBER CAMO@^WITHOUT EPS) (12)  F19‑1-F DECAL KITS(EU168@^INTERNATIONAL,TRUE TIMBER CAMO@^WITH EPS) (13)  F19‑1-G DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PEARL BLUE@^WITHOUT EPS) (16)  F19‑1-H DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PERAL BLUE@^WITH EPS) (17)  F19‑1-I DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITHOUT EPS) (16)  F19‑1-J DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITH EPS) (17)  F19‑1-K DECAL KITS(RUSSIA, CRYSTAL ORANGE@^ NEW ROYAL BLUE@^ TITANIUM GREY) (15)  F19‑1-L DECAL KITS (RUSSIA ,TRUE TIMBER CAMO) (11)  F19‑2-A WARNING DECAL(NA) (26)  F19‑2-B WARNING DECAL(FOR EU168 ONLY) (18)  F19‑2-C WARNING DECAL(INTERNATIONAL) (21)  F19‑2-D WARNING DECAL(FOR RUSSIA ONLY) (14)  F19‑3 REFLECT FILM (4)  F20 TOOLS (6)  F23‑A-V1 BUMPER @^ CAB FRAME (15)  F23‑A-V2 BUMPER @^ CAB FRAME (17)  F23‑B-V1 BUMPER @^ CAB FRAME(LOF) (15)  F23‑B-V2 BUMPER @^ CAB FRAME(LOF) (17)  F27 FRONT CV SHAFT (3)  F28 REAR CV SHAFT (4)  F30 DRIVETRAIN SYSTEM (19)  F31‑V2 FRONT AXLE (76)  F32‑V1 GEAR SHIFTING (24)  F32‑V2 GEAR SHIFTING (24)  F33‑A REAR AXLE(NA@^INTERNATIONAL) (59)  F33‑B REAR AXLE(EU168@^INTERNATIONAL) (73)  F36 FUEL VAPORIZATION SYSTEM (14)  F38‑A OWNER'S MANUAL(NA) (2)  F38‑B OWNER\'S MANUAL(RU.) (1)  F38‑C-V2 OWNER'S MANUAL(EU168@^INTERNATIONAL) (1)  F38‑D OWNER'S MANUAL(Austria) (1)  F38‑E OWNER'S MANUAL(EU167) (1)  F38‑F OWNER’S MANUAL(PORTUGAL) (2)  F38‑G OWNER'S MANUAL(CHINESE) (1)  F38‑H OWNER’S MANUAL(German) (1)  F40‑A TOWBAR(LONG, PIN SHAFT CONNECTION ) (5)  F40‑B TOWBAR(SHORT, PIN SHAFT CONNECTION ) (5)  F40‑C TOWBAR(LONG, BLOT CONNECTION) (5)  F40‑D TOWBAR(SHORT, BLOT CONNECTION) (5)  F41 AIR FILTER ASSY. (17)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

Šroub

30006-102070810

Počet 8 Cena 29,04
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

CAP, CUSHION SLEEVE

9010-050003

Počet 16 Cena 29,02
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

CUSHION SLEEVE

9010-050500

Počet 8 Cena 116
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

REAR RH UPPER SWING ARM

9DS#-060310-6000

Počet 1 Cena 1 219
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

NUT M10x1.25

30204-102810

Počet 20 Cena 14,51
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

REAR LH UPPER SWING ARM

9DS#-060110-6000

Počet 1 Cena 1 219
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

Šroub

30006-102055810

Počet 4 Cena 58,03
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

REAR SHOCK ABSORBER ASSY.

9DS#-060600-6000

Počet 2 Cena 4 352
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

CIRCLIP FOR HOLE 55

30800-05505

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

BEARING, HUB

9GQ0-050710

Počet 2 Cena 899
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub

30006-102100810

Počet 4 Cena 72,54
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

SHORT BUSH,SWING ARM

9060-050003

Počet 8 Cena 145
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

MIDDLE SPACER, REAR BEARING CARRIER

7020-060702-00001

Počet 4 Cena 102
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

SUPPORT, REAR WHEEL SHAFT(RH)

7020-0608A0

Počet 1 Cena 3 772
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

OIL CUP

3120100

Počet 6 Cena 131
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

SUPPORT, REAR WHEEL SHAFT(LH)

7020-0607A0

Počet 1 Cena 3 772
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

BALL PIN, RH

9010-060800-20000

Počet 1 Cena 1 132
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

REAR RH LOWER SWING ARM

9DS#-060410-6003

Počet 1 Cena 2 423
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

BALL PIN, LH

9010-060700-20000

Počet 1 Cena 1 132
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

REAR LH LOWER SWING ARM

9DS#-060210-6003

Počet 1 Cena 2 423
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

Šroub

30006-080012810

Počet 6 Cena 14,51
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

PRESS COVER, SWAY BAR

9DS#-060601-6001

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
23
Název součástky
Kód součástky

SUPPORT, STABILIZER BAR

9GQ0-060003

Počet 4 Cena 87,05
 ks
Číslo
na výkresu
24
Název součástky
Kód součástky

STABILIZER BAR

9010-060500

Počet 1 Cena 1 596
 ks
