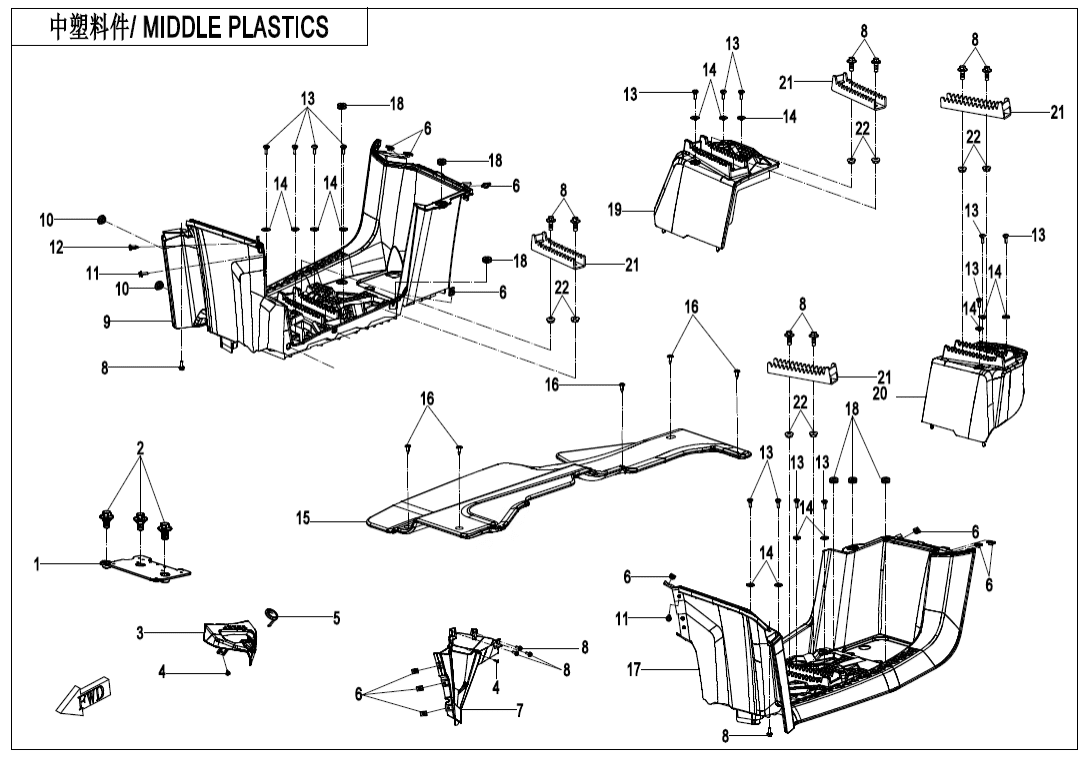

F04‑3-A‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK)
F00 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V1 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V1 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑A-V1 MUFFLER(NA) (32)
F02‑A-V2 MUFFLER(NA) (33)
F02‑B-V1 MUFFLER(FOR EU168 ONLY) (34)
F02‑B-V2 MUFFLER(FOR EU168 ONLY) (35)
F02‑C-V1 MUFFLER(INTERNATIONAL) (32)
F02‑C-V2 MUFFLER(INTERNATIONAL) (33)
F03‑V2 FRAME (36)
F04‑1 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (34)
F04‑3-A‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (26)
F04‑3-B‑V2 MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK) (23)
F04‑4-V2 MIDDLE PLASTICS (24)
F04‑5 REAR PLASTICS (15)
F04‑6 REAR PLASTICS (25)
F04‑7-V2 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (14)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (17)
F08‑A BRAKE SYSTEM(RH PARKING) (42)
F08‑B BRAKE SYSTEM(LH PARKING) (39)
F10‑1-V1 HANDLEBAR (44)
F10‑1-V2 HANDLEBAR (43)
F10‑2-A STEERING SYSTEM (26)
F10‑2-B STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (17)
F12‑V2 FUEL TANK (29)
F13 SEAT (16)
F14‑V2 RACK (13)
F15‑1-A‑V2 ELECTRIC SYSTEM (45)
F15‑1-B ELECTRIC SYSTEM (47)
F15‑2 TOWING WINCH (13)
F15‑3-V1 FUEL INJECTION SYSTEM (5)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F15‑4 ELECTRIC SYSTEM (LOF) (7)
F16 LIGHTS (15)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (27)
F19‑1-A DECAL KITS(NA@^INTERNATIONAL,TRUE TIMBER CAMO@^WITHOUT EPS) (12)
F19‑1-B DECAL KITS(NA,TRUE TIMBER CAMO@^WITH EPS) (13)
F19‑1-C DECAL KITS(NA@^INTERNATIONAL,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITHOUT EPS) (16)
F19‑1-D DECAL KITS(NA,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITH EPS) (17)
F19‑1-E DECAL KITS(EU168,TRUE TIMBER CAMO@^WITHOUT EPS) (12)
F19‑1-F DECAL KITS(EU168@^INTERNATIONAL,TRUE TIMBER CAMO@^WITH EPS) (13)
F19‑1-G DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PEARL BLUE@^WITHOUT EPS) (16)
F19‑1-H DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PERAL BLUE@^WITH EPS) (17)
F19‑1-I DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITHOUT EPS) (16)
F19‑1-J DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITH EPS) (17)
F19‑1-K DECAL KITS(RUSSIA, CRYSTAL ORANGE@^ NEW ROYAL BLUE@^ TITANIUM GREY) (15)
F19‑1-L DECAL KITS (RUSSIA ,TRUE TIMBER CAMO) (11)
F19‑2-A WARNING DECAL(NA) (26)
F19‑2-B WARNING DECAL(FOR EU168 ONLY) (18)
F19‑2-C WARNING DECAL(INTERNATIONAL) (21)
F19‑2-D WARNING DECAL(FOR RUSSIA ONLY) (14)
F19‑3 REFLECT FILM (4)
F20 TOOLS (6)
F23‑A-V1 BUMPER @^ CAB FRAME (15)
F23‑A-V2 BUMPER @^ CAB FRAME (17)
F23‑B-V1 BUMPER @^ CAB FRAME(LOF) (15)
F23‑B-V2 BUMPER @^ CAB FRAME(LOF) (17)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31‑V2 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (24)
F32‑V2 GEAR SHIFTING (24)
F33‑A REAR AXLE(NA@^INTERNATIONAL) (59)
F33‑B REAR AXLE(EU168@^INTERNATIONAL) (73)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER'S MANUAL(NA) (2)
F38‑B OWNER\'S MANUAL(RU.) (1)
F38‑C-V2 OWNER'S MANUAL(EU168@^INTERNATIONAL) (1)
F38‑D OWNER'S MANUAL(Austria) (1)
F38‑E OWNER'S MANUAL(EU167) (1)
F38‑F OWNER’S MANUAL(PORTUGAL) (2)
F38‑G OWNER'S MANUAL(CHINESE) (1)
F38‑H OWNER’S MANUAL(German) (1)
F40‑A TOWBAR(LONG, PIN SHAFT CONNECTION ) (5)
F40‑B TOWBAR(SHORT, PIN SHAFT CONNECTION ) (5)
F40‑C TOWBAR(LONG, BLOT CONNECTION) (5)
F40‑D TOWBAR(SHORT, BLOT CONNECTION) (5)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT MOUNTING PLATE, ECU9DS#-042078-6001 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DECO COVER, GEARSHIFT9DS#-042023-6000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEARSHIFT COVER9DSV-042023-6001 |
Počet 1 | Cena 87,12 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CAP, LOCK9AWA-042026 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LOCK COVER9DSV-042027-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH LOWER SIDE COVER9DS#-042061-6001 Alternativy: 9DSV-042061-6002 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH LOWER SIDE COVER9DSV-042061-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 13 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH PEDAL, LONG MODEL9CS#-042071-6402 Alternativy: 9CSV-042071-6403 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH FOOT PEDAL9CSV-042071-6403 |
Počet 1 | Cena 2 611 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6NQ#-000205-6001 |
Počet 14 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NYLON GASKET Φ86NTG-050002 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HEAT INSULATOR, FUEL TANK LOWER PANEL9DS#-042079-6001 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420095010 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH PEDAL, LONG MODEL9CS#-042069-6402 |
Počet 1 | Cena 2 611 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 6 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BLOCK, RH FOOTREST9CS#-042074-6401 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BLOCK, LH FOOTREST9CS#-042073-6401 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ANTISKID ASSY9CR6-042040-20000 |
Počet 4 | Cena 523 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 8 | Cena 14,51 Kč |
