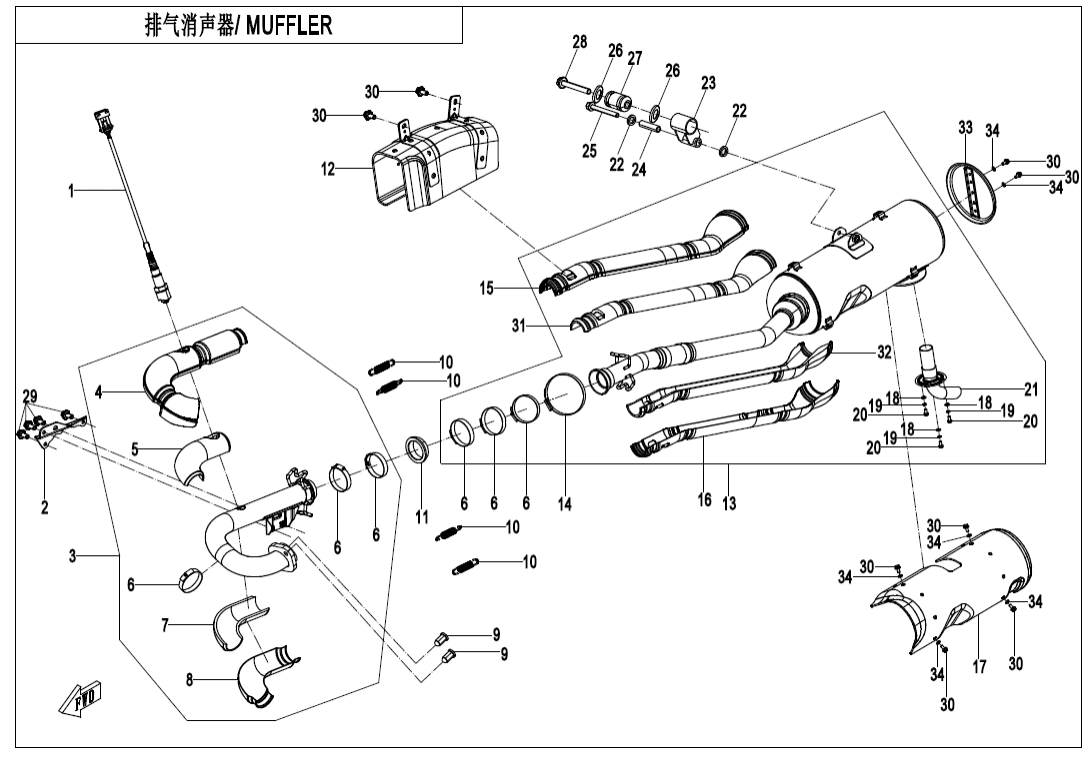

F02‑B-V1 MUFFLER(FOR EU168 ONLY)
F00 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V1 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V1 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITHOUT GEARSHIFT LOCK) (2)
F02‑A-V1 MUFFLER(NA) (32)
F02‑A-V2 MUFFLER(NA) (33)
F02‑B-V1 MUFFLER(FOR EU168 ONLY) (34)
F02‑B-V2 MUFFLER(FOR EU168 ONLY) (35)
F02‑C-V1 MUFFLER(INTERNATIONAL) (32)
F02‑C-V2 MUFFLER(INTERNATIONAL) (33)
F03‑V2 FRAME (36)
F04‑1 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (34)
F04‑3-A‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (26)
F04‑3-B‑V2 MIDDLE PLASTICS(WITHOUT GEARSHIFT LOCK) (23)
F04‑4-V2 MIDDLE PLASTICS (24)
F04‑5 REAR PLASTICS (15)
F04‑6 REAR PLASTICS (25)
F04‑7-V2 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (14)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (17)
F08‑A BRAKE SYSTEM(RH PARKING) (42)
F08‑B BRAKE SYSTEM(LH PARKING) (39)
F10‑1-V1 HANDLEBAR (44)
F10‑1-V2 HANDLEBAR (43)
F10‑2-A STEERING SYSTEM (26)
F10‑2-B STEERING SYSTEM(EPS) (30)
F11 REAR WHEEL (17)
F12‑V2 FUEL TANK (29)
F13 SEAT (16)
F14‑V2 RACK (13)
F15‑1-A‑V2 ELECTRIC SYSTEM (45)
F15‑1-B ELECTRIC SYSTEM (47)
F15‑2 TOWING WINCH (13)
F15‑3-V1 FUEL INJECTION SYSTEM (5)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F15‑4 ELECTRIC SYSTEM (LOF) (7)
F16 LIGHTS (15)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (27)
F19‑1-A DECAL KITS(NA@^INTERNATIONAL,TRUE TIMBER CAMO@^WITHOUT EPS) (12)
F19‑1-B DECAL KITS(NA,TRUE TIMBER CAMO@^WITH EPS) (13)
F19‑1-C DECAL KITS(NA@^INTERNATIONAL,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITHOUT EPS) (16)
F19‑1-D DECAL KITS(NA,CRYSTAL ORANGE@^TITANIUM GRAY@^NEW ROYAL BLUE@^WITH EPS) (17)
F19‑1-E DECAL KITS(EU168,TRUE TIMBER CAMO@^WITHOUT EPS) (12)
F19‑1-F DECAL KITS(EU168@^INTERNATIONAL,TRUE TIMBER CAMO@^WITH EPS) (13)
F19‑1-G DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PEARL BLUE@^WITHOUT EPS) (16)
F19‑1-H DECAL KITS(EU168,CRYSTAL ORANGE@^TITANIUM GRAY@^INJECTED PERAL BLUE@^WITH EPS) (17)
F19‑1-I DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITHOUT EPS) (16)
F19‑1-J DECAL KITS(INTERNATIONAL, FOR ALL COLORS EXCEPT TRUE TIMBER CAMO@^WITH EPS) (17)
F19‑1-K DECAL KITS(RUSSIA, CRYSTAL ORANGE@^ NEW ROYAL BLUE@^ TITANIUM GREY) (15)
F19‑1-L DECAL KITS (RUSSIA ,TRUE TIMBER CAMO) (11)
F19‑2-A WARNING DECAL(NA) (26)
F19‑2-B WARNING DECAL(FOR EU168 ONLY) (18)
F19‑2-C WARNING DECAL(INTERNATIONAL) (21)
F19‑2-D WARNING DECAL(FOR RUSSIA ONLY) (14)
F19‑3 REFLECT FILM (4)
F20 TOOLS (6)
F23‑A-V1 BUMPER @^ CAB FRAME (15)
F23‑A-V2 BUMPER @^ CAB FRAME (17)
F23‑B-V1 BUMPER @^ CAB FRAME(LOF) (15)
F23‑B-V2 BUMPER @^ CAB FRAME(LOF) (17)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31‑V2 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (24)
F32‑V2 GEAR SHIFTING (24)
F33‑A REAR AXLE(NA@^INTERNATIONAL) (59)
F33‑B REAR AXLE(EU168@^INTERNATIONAL) (73)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNER'S MANUAL(NA) (2)
F38‑B OWNER\'S MANUAL(RU.) (1)
F38‑C-V2 OWNER'S MANUAL(EU168@^INTERNATIONAL) (1)
F38‑D OWNER'S MANUAL(Austria) (1)
F38‑E OWNER'S MANUAL(EU167) (1)
F38‑F OWNER’S MANUAL(PORTUGAL) (2)
F38‑G OWNER'S MANUAL(CHINESE) (1)
F38‑H OWNER’S MANUAL(German) (1)
F40‑A TOWBAR(LONG, PIN SHAFT CONNECTION ) (5)
F40‑B TOWBAR(SHORT, PIN SHAFT CONNECTION ) (5)
F40‑C TOWBAR(LONG, BLOT CONNECTION) (5)
F40‑D TOWBAR(SHORT, BLOT CONNECTION) (5)
F41 AIR FILTER ASSY. (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SUPPORT PLATE, FRONT EXHAUST PIPE9GQ0-020001-00002 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE ASSY9DS#-021100-6000 |
Počet 1 | Cena 4 178 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky UPPER HEAT INSULATOR, FRONT EXHAUST PIPE9DS#-021101-6000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER HEAT INSULATOR9DS#-021100-6000-20 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOWER HEAT INSULATOR9DS#-021100-6000-21 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LOWER HEAT INSULATOR, FRONT EXHAUST PIPE9DS#-021102-6000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRAG SPRING,MUFFLER9CR6-020002-00001 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SMALL GRAPHITE RING9AWA-021003-00001 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HEAT INSULTOR ASSY, SPRING9DS#-020010-6000 |
Počet 1 | Cena 1 306 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MUFFLER ASSY.9CS#-021200-6600 Alternativy: 9CS#-021200-6601 |
Počet 1 | Cena 24 025 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9030-000109 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky UPPER HEAT INSULATOR, EXHAUST PIPE9CS#-021201-6600 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LOWER HEAT INSULATOR, EXHAUST PIPE9CS#-021202-6600 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER BODY9CS#-020010-6600 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub30000-060012700 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LAPAČ JISKER9CS#-021320-6600 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky MOUNT ASSY, MUFFLER401C-020020-00002 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky UPPER HEAT INSULATOR9CS#-021200-6600-20 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky LOWER HEAT INSULATOR9CS#-021200-6600-21 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky REAR HEAT INSULATOR, MUFLLER BODY9CS#-020020-6600 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30309-060900 Alternativy: 30305-060112 |
Počet 6 | Cena 14,52 Kč |
