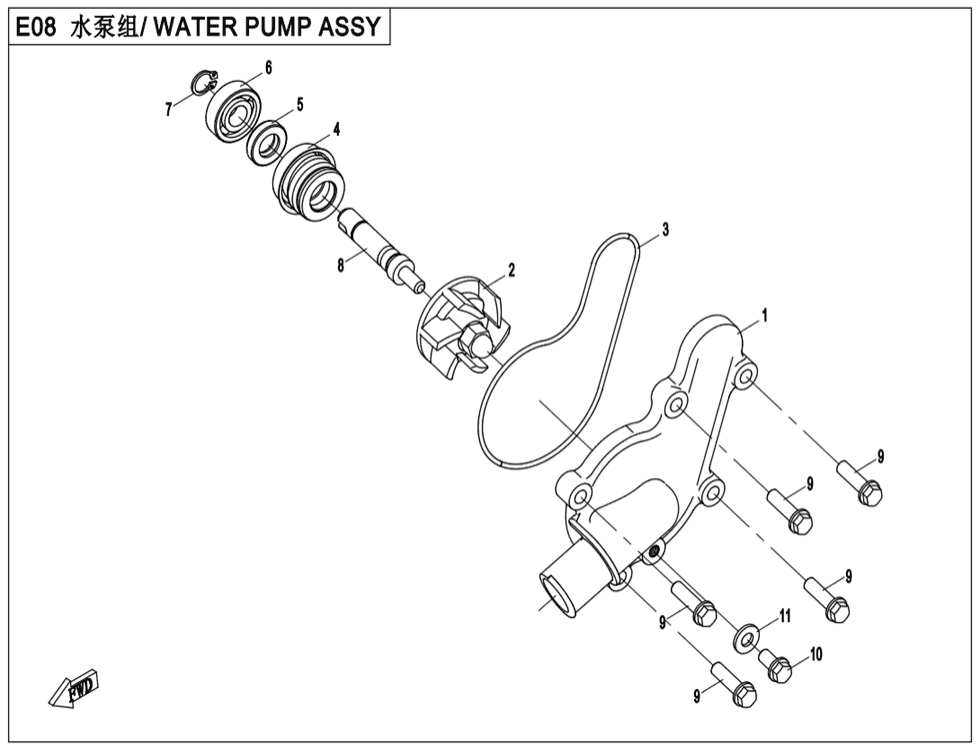

Vodní pumpa
Levý blok motoru (35)
Pravý blok motoru I (23)
Pravý blok motoru II (22)
CVT blok I (26)
CVT blok II (29)
Levý kryt motoru (28)
Víko hlavy válce (5)
Hlava válce (38)
Tělo válce (14)
Vačková hřídel (8)
Stator I (3)
Stator II (4)
Kliková hřídel a písty I (13)
Kliková hřídel a písty II (13)
Variátor CVT I (30)
Variátor CVT II (30)
Převodovka I (18)
Převodovka II (35)
Převodovka III (34)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (7)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WATER PUMP COVER0GR0-080001 |
Cena 363 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky IMPELLER, WATER PUMP.0180-081001-00001 |
Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING,WATER PUMP0GR0-080002 |
Cena 87,05 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER SEAL ASSY0700-081200 |
Cena 1 045 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Ložisko30400-01000 |
Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WATER PUMP SHAFT0180-081004-0050 |
Cena 116 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč |
