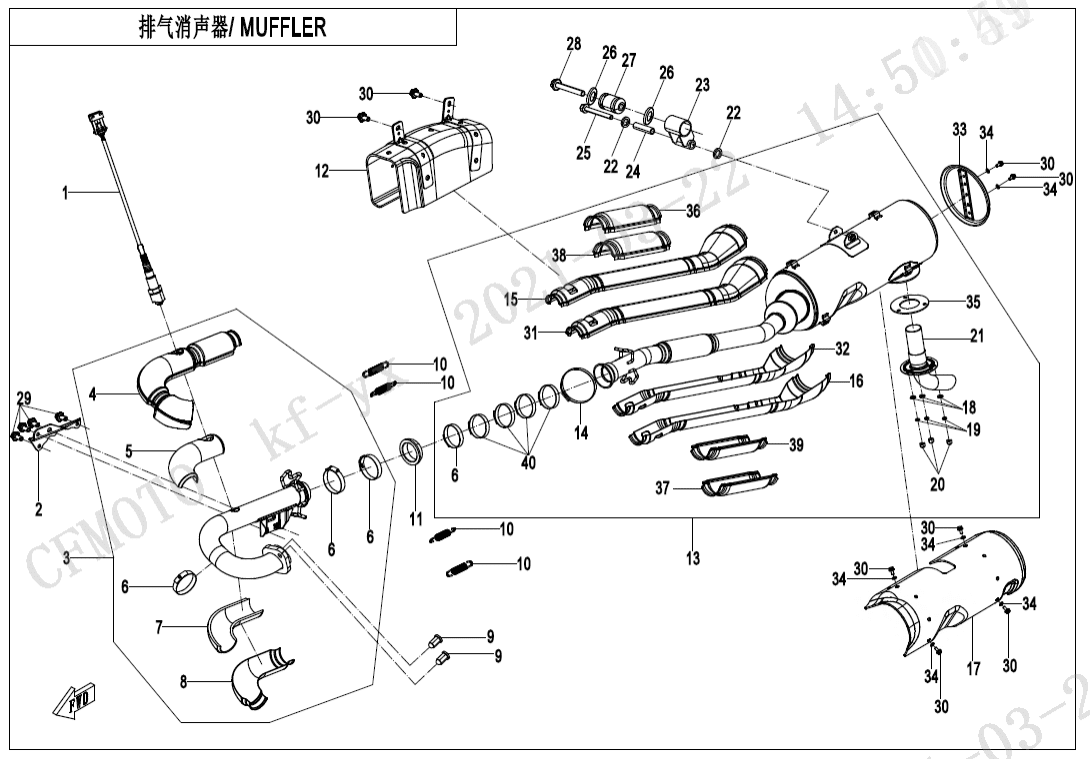

F02‑V3 MUFFLER
F00‑1 CVT AIR PIPE@^SIDE COVER (16)
F00‑3-V2 AIR INJECTED SYSTEM (15)
F01‑V2 LOCK KIT (2)
F02‑V3 MUFFLER (40)
F03‑V3 FRAME (37)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (38)
F04‑3-V2 MIDDLE PLASTICS (20)
F04‑4 MIDDLE PLASTICS (32)
F04‑5-V2 REAR PLASTICS (17)
F04‑6 REAR PLASTICS (25)
F04‑7-V3 BOTTOM PLASTICS (15)
F04‑8 BOTTOM PLASTICS (13)
F05‑V2 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08‑A-V2 BRAKE SYSTEM(RH PARKING) (42)
F08‑A-V3 BRAKE SYSTEM(RH PARKING) (43)
F08‑B-V2 BRAKE SYSTEM(LH PARKING) (42)
F08‑B-V3 BRAKE SYSTEM(LH PARKING) (42)
F10‑1-V3 HANDLEBAR (37)
F10‑2-A‑V2 STEERING SYSTEM (26)
F10‑2-B‑V2 STEERING SYSTEM(EPS) (31)
F11 REAR WHEEL (12)
F12 FUEL TANK (25)
F13 SEAT (15)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (49)
F15‑2 TOWING WINCH (13)
F16 LIGHTS (9)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (28)
F19‑1-A DECAL KITS(FORCE RED, INJECTED PEARL BLUE) (13)
F19‑1-B DECAL KITS(NEBULA BLACK) (13)
F19‑1-C DECAL KITS(VELOCITY GREY) (13)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (10)
F19‑2 WARNING DECAL (16)
F19‑3 TOWING LABEL (1)
F20 TOOLS (2)
F23 BUMPER @^ CAB FRAME (15)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (18)
F31‑V2 FRONT AXLE (76)
F32 GEAR SHIFTING (24)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑B OWNER\'S MANUAL(French) (1)
F40 TOWBAR (4)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Držák kolena výfuku9GQ0-020001-00003 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE ASSY9DS#-021100-6000 |
Počet 1 | Cena 4 178 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky UPPER HEAT INSULATOR, FRONT EXHAUST PIPE9DS#-021101-6000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER HEAT INSULATOR9DS#-021100-6000-20 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOWER HEAT INSULATOR9DS#-021100-6000-21 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LOWER HEAT INSULATOR, FRONT EXHAUST PIPE9DS#-021102-6000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRAG SPRING,MUFFLER9CR6-020002-00001 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SMALL GRAPHITE RING9AWA-021003-00002 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HEAT INSULTOR ASSY, SPRING9DS#-020010-6000 |
Počet 1 | Cena 1 306 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Tlumič výfuku X625-A EU59CSV-021200-8101 |
Počet 1 | Cena 35 610 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9030-000109 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Horní vnější kryt výfuku9CSV-021201-8001 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Dolní vnější kryt výfuku9CSV-021202-8001 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HEAT INSULATOR, MUFFLER BODY9CS#-020010-6600 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Matice30206-060510 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LAPAČ JISKER9CS#-021320-6600 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky MOUNT ASSY, MUFFLER401C-020020-00002 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky HEAT INSULATOR 29CSV-021200-8000-20 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HEAT INSULATOR 19CSV-021200-8000-21 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky REAR HEAT INSULATOR, MUFLLER BODY9CS#-020020-6600 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30309-060900 Alternativy: 30305-060112 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SEAL GASKET,GRAPHITE9DS#-021001-6000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky HEAT INSULATION GUARD 19CSV-021222-8000 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky HEAT INSULATION GUARD 19CSV-021223-8000 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky HEAT INSULATOR 19CSV-021200-8000-23 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky HEAT INSULATOR 29CSV-021200-8000-24 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 4 | Cena 116 Kč |
