X520 T3B (2023)

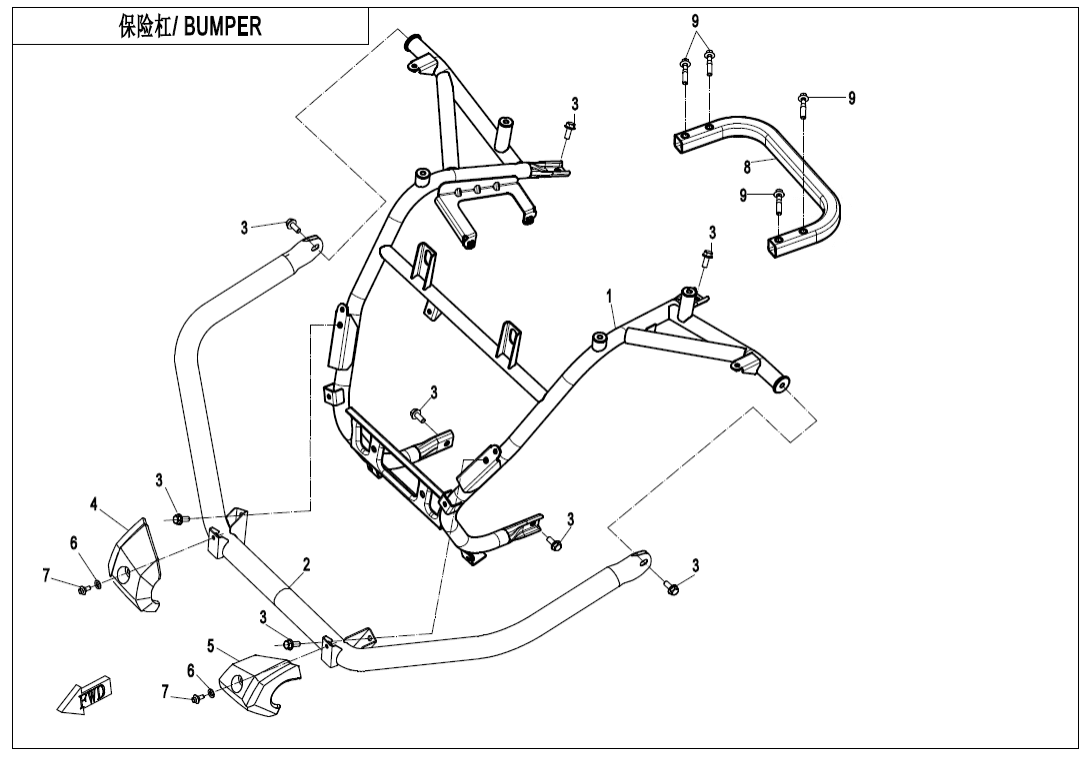

F23 BUMPER
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (36)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTIC (29)
F04‑2 MIDDLE PLASTICS (31)
F04‑3 REAR PLASTIC (27)
F04‑4-V6 BOTTOM PLASTICS (24)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (30)
F07‑B FRONT WHEEL (16)
F08‑1-B BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1-A HANDLEBAR (20)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (32)
F10‑3 HAND GUARD (20)
F11 REAR WHEEL (14)
F12 FUEL TANK (23)
F13 SEAT (4)
F14 RACK (5)
F15‑1-V4 ELECTRIC SYSTEM (41)
F15‑2-V2 TOWING WINCH (13)
F15‑3-V2 FUEL INJECTION SYSTEM (3)
F16 LIGHT (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL KITS(LAVA ORANGE) (18)
F19‑1-B DECAL KITS(INJECTED PERAL BLACK) (18)
F19‑1-C DECAL KITS(FIRE RED) (18)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (10)
F19‑2 WARNING DECAL (19)
F19‑3 TOWING LABEL (1)
F20 TOOLS (8)
F23 BUMPER (9)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (39)
F38‑A OWNER'S MANUAL(EU167) (1)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑D OWNER'S MANUAL(GERMAN) (1)
F40 TOWBAR (4)
F41 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Přední rám9GQV-033000-1501 |
Počet 1 | Cena 4 545 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BUMPER ASSY.9GQ0-231000-00001 |
Počet 1 | Cena 2 176 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RH DAMPER9GQ0-041043-10000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH DAMPER9GQ0-041042-10000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Podložka30306-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR BUMPER ASSY9GQ0-232000-20000 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 4 | Cena 29,02 Kč |
