X520 T3B (2023)

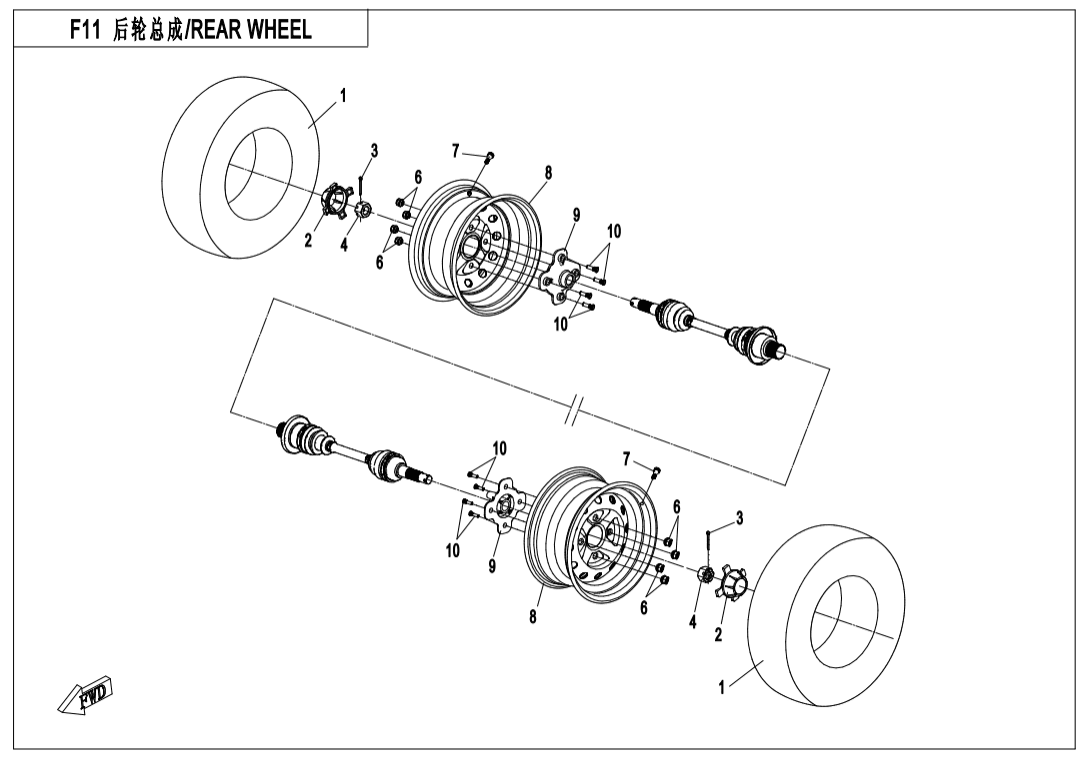

F11 REAR WHEEL
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (36)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTIC (29)
F04‑2 MIDDLE PLASTICS (31)
F04‑3 REAR PLASTIC (27)
F04‑4-V6 BOTTOM PLASTICS (24)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (30)
F07‑B FRONT WHEEL (16)
F08‑1-B BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1-A HANDLEBAR (20)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (32)
F10‑3 HAND GUARD (20)
F11 REAR WHEEL (14)
F12 FUEL TANK (23)
F13 SEAT (4)
F14 RACK (5)
F15‑1-V4 ELECTRIC SYSTEM (41)
F15‑2-V2 TOWING WINCH (13)
F15‑3-V2 FUEL INJECTION SYSTEM (3)
F16 LIGHT (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (29)
F19‑1-A DECAL KITS(LAVA ORANGE) (18)
F19‑1-B DECAL KITS(INJECTED PERAL BLACK) (18)
F19‑1-C DECAL KITS(FIRE RED) (18)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (10)
F19‑2 WARNING DECAL (19)
F19‑3 TOWING LABEL (1)
F20 TOOLS (8)
F23 BUMPER (9)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (39)
F38‑A OWNER'S MANUAL(EU167) (1)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑D OWNER'S MANUAL(GERMAN) (1)
F40 TOWBAR (4)
F41 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR TYRE30703-1231 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR TYRE30703-1217 |
Počet 2 | Cena 2 439 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO COVER, ALUMINUM RIM7020-070101-1B200 |
Počet 2 | Cena 435 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DECO CAP,STEEL RIM9010-040028-1000 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky COTTER PIN30903-0403610 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HEX FLANGE NUT5HY0-110001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT ，RIM SHAFT9010-070002 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky MOUNTING NUT, RIM9010-070002-A000 |
Počet 8 | Cena 87,05 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR RIM9010-110100-20000 |
Počet 1 | Cena 3 243 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR RIM7020-110100-1B000 |
Počet 2 | Cena 2 609 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR RIM9010-110100-2B200 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky HUB, REAR WHEEL9010-110001-1000 |
Počet 2 | Cena 1 625 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT，FRONT WHEEL BRACKET9010-070201 |
Počet 8 | Cena 43,52 Kč |
