X520 T3B (2017)
Motor

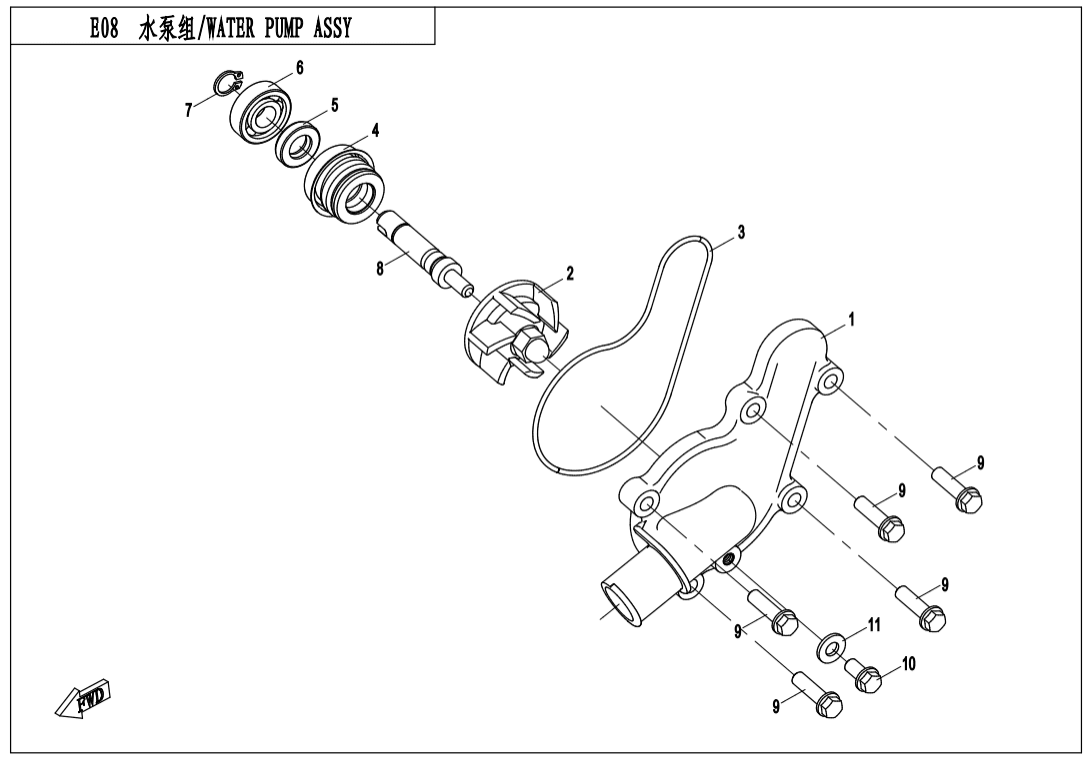

E08 WATER PUMP ASSY.
E01 CRANCKCASE ASSY. (4)
E01‑1 LEFT CRANKCASE ASSY. (29)
E01‑2 RIGHT CRANKCASE ASSY. (16)
E01‑3 CVT CASE ASSY. (22)
E01‑4-A LEFT CRANKCASE COVER ASSY.(WITHOUT RECOIL START) (27)
E01‑4-B LEFT CRANKCASE COVER ASSY.(WITH RECOIL START) (25)
E02 CYLINDER HEAD @^ CYLINDER ASSY. (4)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD ASSY. (36)
E02‑2-V2 CYLINDER HEAD ASSY. (36)
E02‑3 CYLINDER ASSY. (11)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (9)
E03‑A MAGNETO ASSY. (3)
E03‑B MANGETO ASSY. (3)
E03‑C MANGETO ASSY.(FOR EPS) (3)
E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY (14)
E05 CVT ASSY (30)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (34)
E06‑3 TRANSMISSION SYSTEM(3) (34)
E07 OIL PUMP ASSY. (14)
E08 WATER PUMP ASSY. (11)
E09‑A STARTING SYSTEM(WITHOUT RECOIL START) (9)
E09‑B STARTING SYSTEM(WITH RECOIL START) (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WATER PUMP COVER0GR0-080001 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky IMPELLER, WATER PUMP0180-081001 Alternativy: 0180-081001-00001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING,WATER PUMP0GR0-080002 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER SEAL ASSY.0010-081000-0002 Alternativy: 0700-081200 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Ložisko30400-01000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WATER PUMP SHAFT0180-081004-0050 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 60010-060009 |
Počet 1 | Cena 14,51 Kč |
