X520 T3B (2017)
Motor
E02 CYLINDER HEAD @^ CYLINDER ASSY.
E01 CRANCKCASE ASSY. (4)
E01‑1 LEFT CRANKCASE ASSY. (29)
E01‑2 RIGHT CRANKCASE ASSY. (16)
E01‑3 CVT CASE ASSY. (22)
E01‑4-A LEFT CRANKCASE COVER ASSY.(WITHOUT RECOIL START) (27)
E01‑4-B LEFT CRANKCASE COVER ASSY.(WITH RECOIL START) (25)
E02 CYLINDER HEAD @^ CYLINDER ASSY. (4)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD ASSY. (36)
E02‑2-V2 CYLINDER HEAD ASSY. (36)
E02‑3 CYLINDER ASSY. (11)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (9)
E03‑A MAGNETO ASSY. (3)
E03‑B MANGETO ASSY. (3)
E03‑C MANGETO ASSY.(FOR EPS) (3)
E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY (14)
E05 CVT ASSY (30)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (34)
E06‑3 TRANSMISSION SYSTEM(3) (34)
E07 OIL PUMP ASSY. (14)
E08 WATER PUMP ASSY. (11)
E09‑A STARTING SYSTEM(WITHOUT RECOIL START) (9)
E09‑B STARTING SYSTEM(WITH RECOIL START) (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|

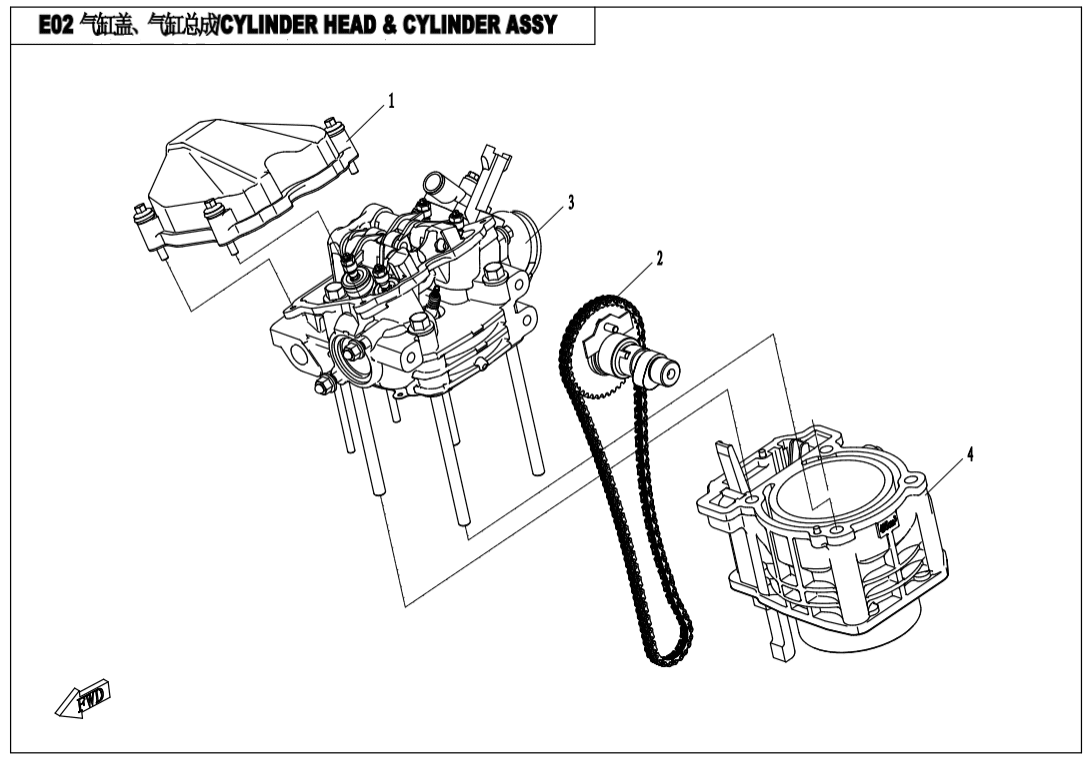

Číslo na výkresu 01 |
Název součástky Kód součástky CYLINDER HEAD COVER ASSY0800-021000 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAMSHAFT ASSY0GR0-024000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CYLINDER HEAD SUB ASSY0GR0-022000-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CYLINDER BODY0GR0-023000 |
Počet 1 | Cena cena není stanovena | není skladem |
