X520 T3B (2016)

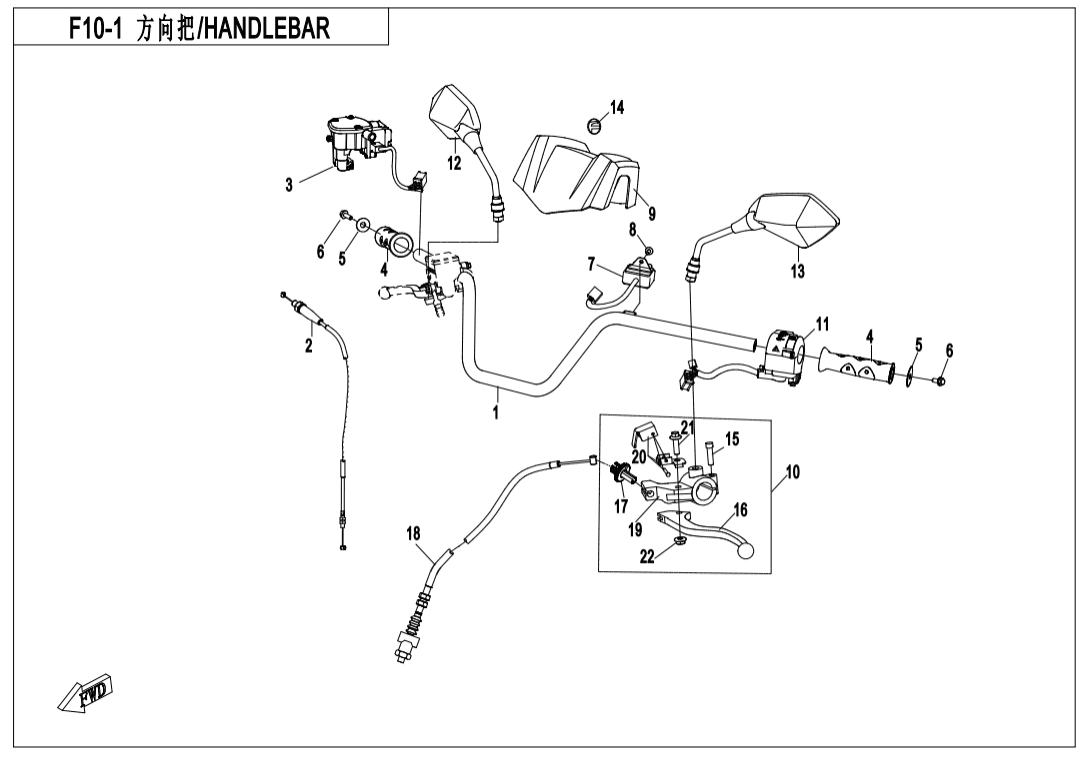

F10‑1 HANDLEBAR
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02 MUFFLER (23)
F03 FRAME (28)
F04‑1 FRONT PLASTIC (38)
F04‑2 MIDDLE PLASTIC (39)
F04‑3 REAR PLASTIC (29)
F04‑4 BOTTOM PLASTIC (26)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (22)
F13 SEAT (4)
F14 RACK (5)
F15‑1 ELECTRIC SYSTEM (46)
F15‑2 TOWING WINCH (10)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHT (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (16)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (83)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY (15)
Motor (346)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HANDLEBAR ASSY.9CR6-101100 Alternativy: 9CR6-101100-10000 |
Počet 1 | Cena 1 741 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky THROTTLE CABLE9GQ0-105000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HANDLEBAR SWITCHES ASSY, RH9GQS-160700 Alternativy: 9GQS-160700-00002 |
Počet 1 | Cena 1 423 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HAND GRIP, LH8060-100001 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER9010-020187 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky TOP COVER,HANDLEBAR9CR6-101001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PARKING LEVER,REAR BRAKE9CR6-080200-10000 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDLEBAR SWITCHES ASSY, LH9GQS-160600 Alternativy: 9GQS-160600-00001 |
Počet 1 | Cena 1 335 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR VIEW MIRROR,RH7020-200300 Alternativy: 9AY0-200300 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR VIEW MIRROR,LH7020-200200 Alternativy: 9AY0-200200 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CFMOTO LOGO9CR6-190001 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x229CR6-080203 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PARKING LEVER,REAR BRAKE9CR6-080201 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING NUT9010-080253 |
Počet 1 | Cena 399 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PARKING CABLE,REAR BRAKE9GQ0-080300 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SEAT, LEVER9CR6-080202 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky PARKING CLIP ASSY9CR6-080210 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PIN SHAFT9010-080255 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 1 | Cena 14,51 Kč |
