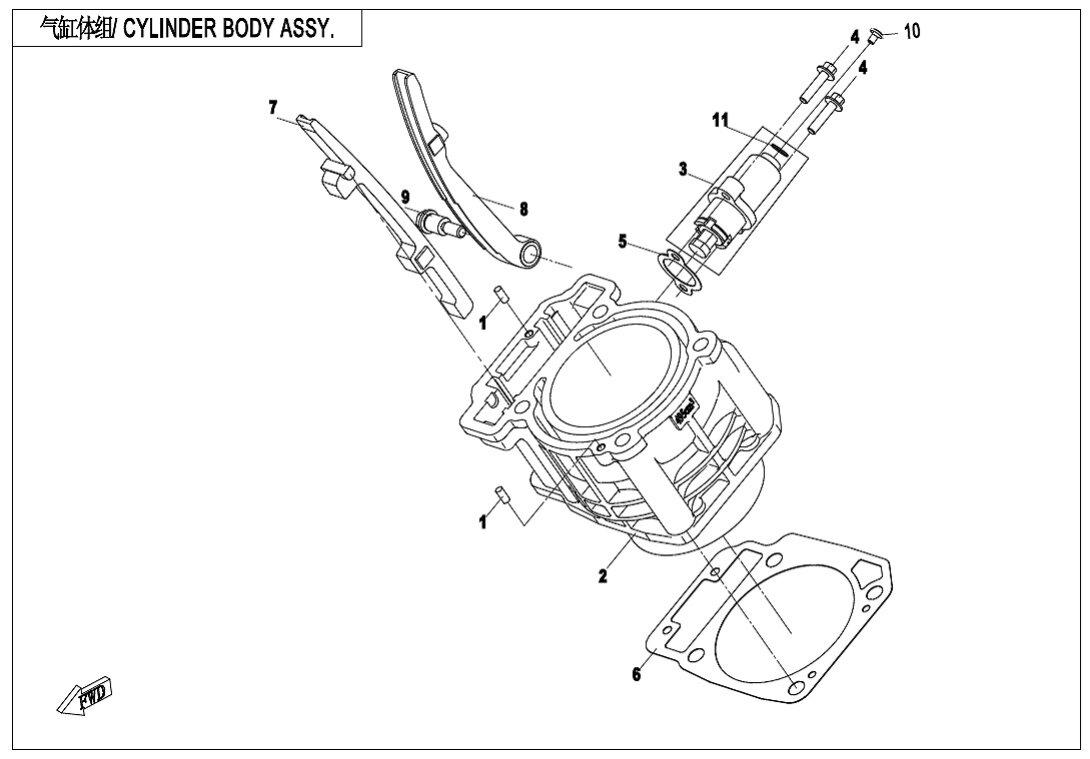

Tělo válce
Levý blok motoru (35)
Pravý blok motoru (24)
CVT blok (26)
Levý kryt motoru (27)
Hlava válce + válec (5)
Víko hlavy válce (5)
Hlava válce (38)
Tělo válce (14)
Vačková hřídel (9)
Magneto stator (3)
Magneto stator (HIGH‑POWER) (3)
Kliková hřídel + písty (19)
Variátor CVT I (28)
Variátor CVT II (28)
Převodovka I (17)
Převodovka II (36)
Převodovka III (36)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (9)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER BODY0GR0-023100-00030 Alternativy: 0GR0-023100-20010 |
Cena 3 772 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER BODY0GR0-023100-00040 Alternativy: 0GR0-023100-20020 |
Cena 3 772 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TENSIONER0GR0-023400 Alternativy: 0GR0-023400-00001 |
Cena 566 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TENSIONER ASSY0GR0-023400-00001 |
Cena 566 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GASKET,CYLINDER BODY0GR0-023001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky UPPERGUIDE,CHAIN0GR0-023300 |
Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TENSION PLATE0GR0-023200 |
Cena 479 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PIN SHAFT0700-024008 Alternativy: 0700-024008-00001 |
Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CROSS SCREW0040-014001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FLANGE BOLT M6*60JYA-023001 Alternativy: 0JYA-023001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-RING 8.2×1.90180-023201 Alternativy: 0700-011202 |
Cena 14,51 Kč |
