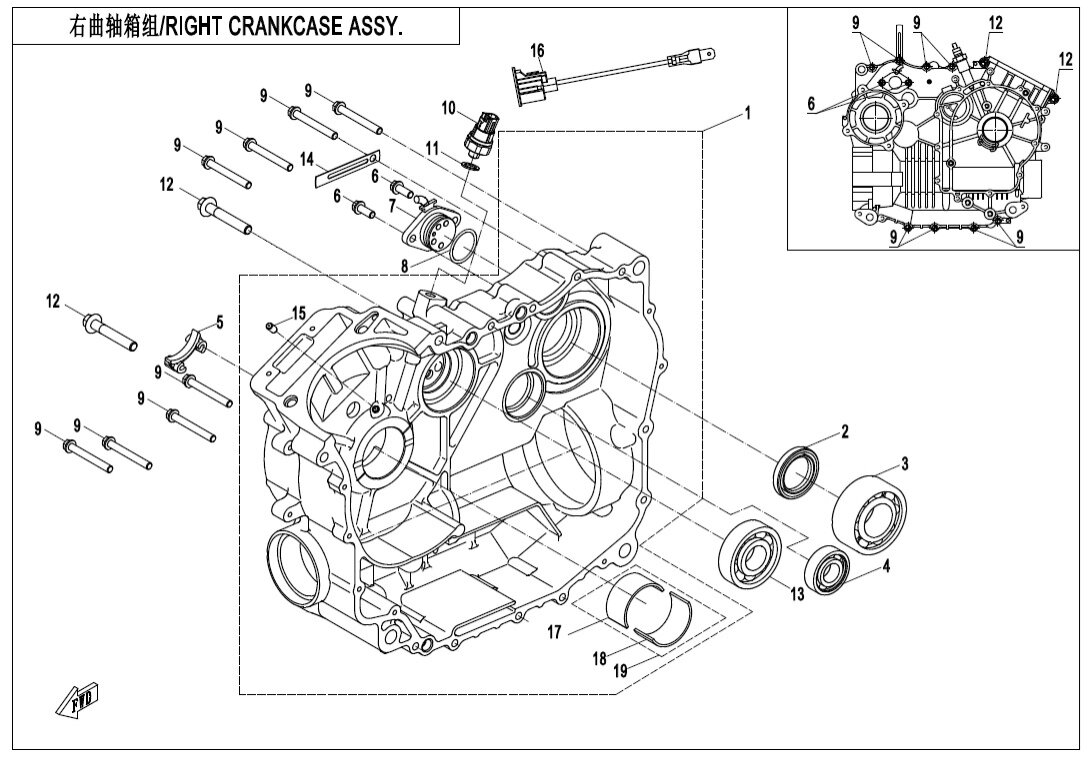

Pravý blok motoru
Levý blok motoru (35)
Pravý blok motoru (24)
CVT blok (26)
Levý kryt motoru (27)
Hlava válce + válec (5)
Víko hlavy válce (5)
Hlava válce (38)
Tělo válce (14)
Vačková hřídel (9)
Magneto stator (3)
Magneto stator (HIGH‑POWER) (3)
Kliková hřídel + písty (19)
Variátor CVT I (28)
Variátor CVT II (28)
Převodovka I (17)
Převodovka II (36)
Převodovka III (36)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (9)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RIGHT CRANKCASE ASSY0GR0-012100-10000 |
Cena 8 008 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OIL SEAL30X45X70180-012006 Alternativy: 0180-012006-00001 |
Cena 174 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OIL SEAL 30X45X80180-012006-00001 |
Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BEARING 3206A30499-03000 |
Cena 2 887 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BEARING 620330400-01704 |
Cena 392 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CHAIN GUARD0800-011007 |
Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEAR SENSOR ASSY.0800-012200 |
Cena 696 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEAR SENSOR0800-012200-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL PRESSURE SWITCH0800-012400 |
Cena 319 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 100010-060010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8×500040-012006-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Ložisko30400-02201 |
Cena 421 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NIPPLE01A0-011003 |
Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LINK CABLE, OIL PRESSURE SWITCH0800-012401 |
Cena 290 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLAIN BEARING 1 THIN0800-011102-0001 Alternativy: 0800-011102-00011 |
Cena 116 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLAIN BEARING 1 THICK0800-011102-0002 Alternativy: 0800-011102-00021 |
Cena 131 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLAIN BEARING 2 THIN0800-011103-0001 Alternativy: 0800-011103-00011 |
Cena 116 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLAIN BEARING 2 THICK0800-011103-0002 Alternativy: 0800-011103-00021 |
Cena 131 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MAIN PLAIN BEARING ASSY0800-0111A0 |
Cena 450 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MAIN PLAIN BEARING ASSY0800-0111B0 Alternativy: 0800-0111B0-00001 |
Cena 450 Kč |
