Motor
Kliková hřídel + písty
Levý blok motoru (35)
Pravý blok motoru (24)
CVT blok (26)
Levý kryt motoru (27)
Hlava válce + válec (5)
Víko hlavy válce (5)
Hlava válce (38)
Tělo válce (14)
Vačková hřídel (9)
Magneto stator (3)
Magneto stator (HIGH‑POWER) (3)

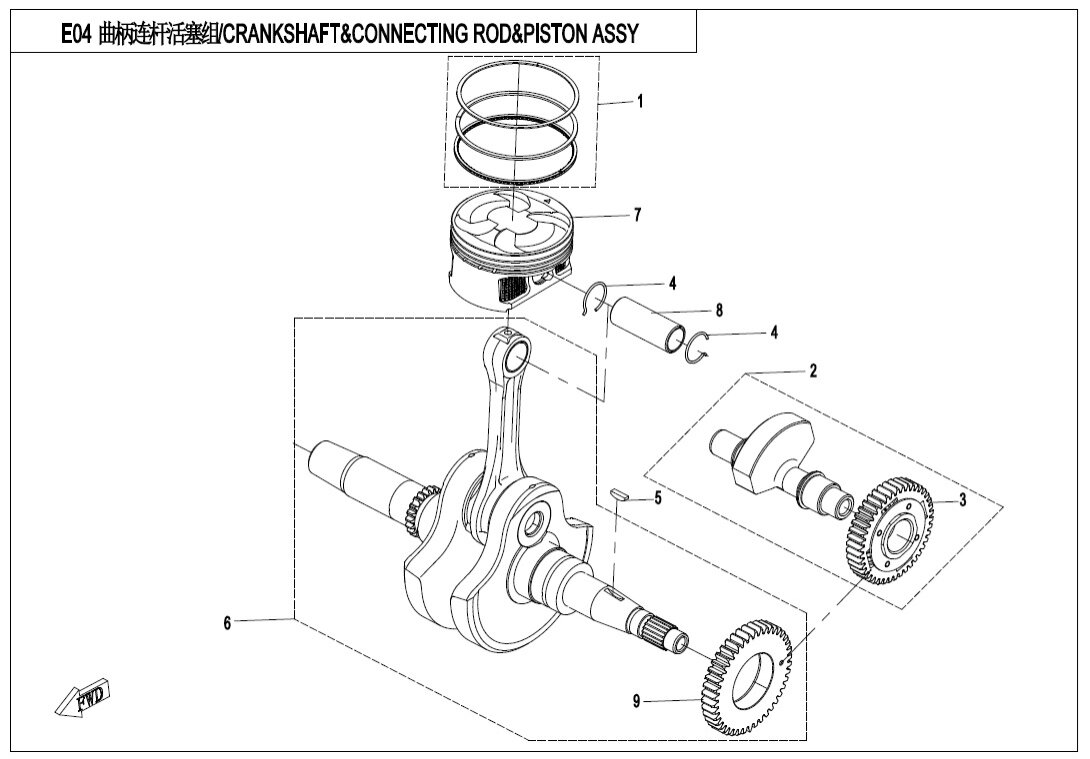

Kliková hřídel + písty (19)
Variátor CVT I (28)
Variátor CVT II (28)
Převodovka I (17)
Převodovka II (36)
Převodovka III (36)
Olejová pumpa (14)
Vodní pumpa (11)
Startér (9)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Cena 466 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BLANCER SHAFT ASSY0GR0-160000-00021 |
Cena 3 667 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SHAFT,BALANCER0GR0-160000-00020 Alternativy: 0GR0-160000-00021 |
Cena 4 117 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SHAFT,BALANCER0GR0-160000-00010 Alternativy: 0GR0-160000-00011 |
Cena 4 117 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEAR,BALANCE SHAFT0700-161000-00020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEAR,BALANCE SHAFT0700-161000-00010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANK SHAFT SUB ASSY0GR0-041000-10010 |
Cena 10 316 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANK SHAFT SUB ASSY0GR0-041000-10020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONNECTING ROD ASSY0GR0-041000-10011 Alternativy: 0GR0-041000-10013 |
Cena 8 996 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONNECTING ROD ASSY0GR0-041000-10021 |
Cena 10 316 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Píst0800-040001-20011 Alternativy: 0800-040001-20012 |
Cena 1 134 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Píst0800-040001-20021 Alternativy: 0800-040001-20022 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON II0800-040001-20020 Alternativy: 0800-040001-20022 |
Cena 1 134 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON I0800-040001-20010 Alternativy: 0800-040001-20012 |
Cena 1 134 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Cena 109 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVING GEAR, BALANCER SHAFT0700-041101-00020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVE GEAR,BALANCE SHAFT0700-041101-00010 Alternativy: 0700-041101-10010 |
Cena 1 305 Kč |
