X520 EU5 (2022)

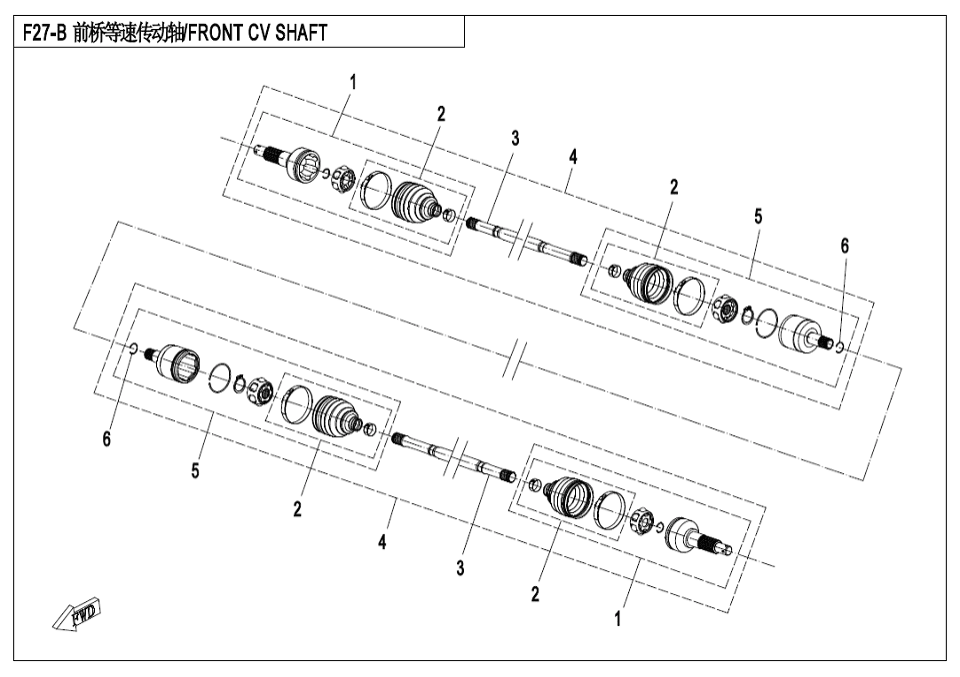

F27‑A FRONT CV SHAFT(ODM)
F00‑1 CVT AIR PIPE (12)
F00‑3-V1 AIR INJECTED SYSTEM (16)
F00‑3-V2 AIR INJECTED SYSTEM (16)
F01 LOCK KIT (2)
F02 MUFFLER (39)
F03‑V1 FRAME (30)
F03‑V2 FRAME (31)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTICS (29)
F04‑2 MIDDLE PLASTICS (23)
F04‑3 REAR PLASTICS (21)
F04‑4-V4 BOTTOM PLASTICS (24)
F04‑4-V5 BOTTOM PLASTICS (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (16)
F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)
F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (42)
F08‑2 PARKING SYSTEM (10)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (32)
F10‑3 HAND GUARD (17)
F11 REAR WHEEL (13)
F12 FUEL TANK (22)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (11)
F14‑B RACK(STEEL) (11)
F15‑1 ELECTRIC SYSTEM (46)
F15‑2 TOWING WINCH (13)
F15‑3 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (18)
F17 DASHBOARD (2)
F18‑A COOLING SYSTEM(OLD) (32)
F18‑B COOLING SYSTEM(NEW) (29)
F19‑1-A DECAL(2022 LAVA ORANGE) (17)
F19‑1-B DECAL(2021 FIRE RED) (17)
F19‑1-C DECAL(2021 INJECTED PEARL BLACK) (17)
F19‑1-D DECAL(2021 TRUE TIMBER CAMO) (9)
F19‑2 WARNING DECAL (14)
F19‑3 TOWING LABEL (1)
F20 TOOLS (5)
F23 BUMPER (10)
F27‑A FRONT CV SHAFT(ODM) (6)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (9)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER\'S MANUAL (2)
F40 TOWBAR (5)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BEARING KIT, FRONT FIXED END9CRB-2701A0 |
Počet 2 | Cena 3 322 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DUST BOOT KIT, FIXED END9GQ0-280150 |
Počet 4 | Cena 638 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INTERMEDIATE SHAFT9GQA-270301 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT CV DRIVE SHAFT9GQA-270300 |
Počet 2 | Cena 6 485 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BEARING KIT, FRONT MOTION END(RH)9010-270240-50000 |
Počet 2 | Cena 3 337 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WIRE CIRCLIP9010-270203-00001 |
Počet 2 | Cena 29,02 Kč |
