X520 EU5 (2022)

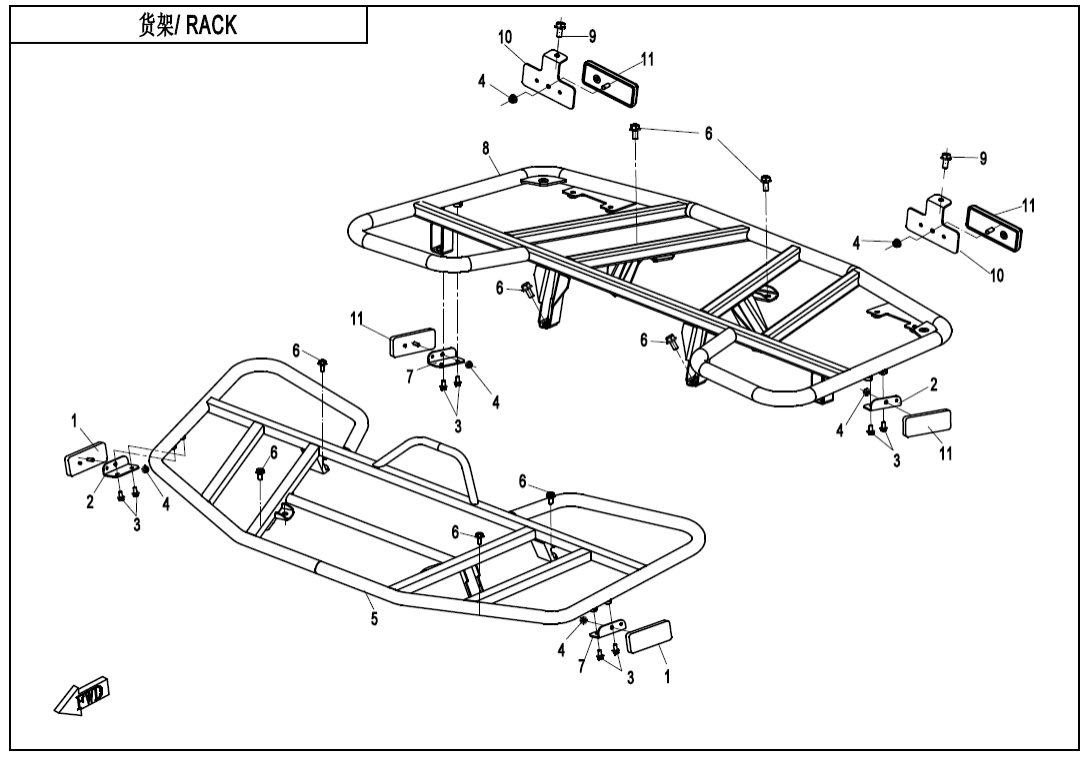

F14‑B RACK(STEEL)
F00‑1 CVT AIR PIPE (12)
F00‑3-V1 AIR INJECTED SYSTEM (16)
F00‑3-V2 AIR INJECTED SYSTEM (16)
F01 LOCK KIT (2)
F02 MUFFLER (39)
F03‑V1 FRAME (30)
F03‑V2 FRAME (31)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTICS (29)
F04‑2 MIDDLE PLASTICS (23)
F04‑3 REAR PLASTICS (21)
F04‑4-V4 BOTTOM PLASTICS (24)
F04‑4-V5 BOTTOM PLASTICS (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (16)
F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)
F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (42)
F08‑2 PARKING SYSTEM (10)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (32)
F10‑3 HAND GUARD (17)
F11 REAR WHEEL (13)
F12 FUEL TANK (22)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (11)
F14‑B RACK(STEEL) (11)
F15‑1 ELECTRIC SYSTEM (46)
F15‑2 TOWING WINCH (13)
F15‑3 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (18)
F17 DASHBOARD (2)
F18‑A COOLING SYSTEM(OLD) (32)
F18‑B COOLING SYSTEM(NEW) (29)
F19‑1-A DECAL(2022 LAVA ORANGE) (17)
F19‑1-B DECAL(2021 FIRE RED) (17)
F19‑1-C DECAL(2021 INJECTED PEARL BLACK) (17)
F19‑1-D DECAL(2021 TRUE TIMBER CAMO) (9)
F19‑2 WARNING DECAL (14)
F19‑3 TOWING LABEL (1)
F20 TOOLS (5)
F23 BUMPER (10)
F27‑A FRONT CV SHAFT(ODM) (6)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (9)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER\'S MANUAL (2)
F40 TOWBAR (5)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT SIDE REFLECTOR9DQV-160920-6001-M1 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LEFT BRACKET, SIDE REFLECTOR9050-160501 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Matice30202-050110 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT RACK ASSY.9GQ0-141000 |
Počet 1 | Cena 3 772 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RIGHT BRACKET, SIDE REFLECTOR9050-160502 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR RACK9GQ0-142000-40000 |
Počet 1 | Cena 4 788 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET,REAR REFLECTOR9GQ0-030001 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR REFLECTOR RECTANGLE, RED5190-160230 |
Počet 4 | Cena 72,60 Kč |
