X520 EU5 (2022)

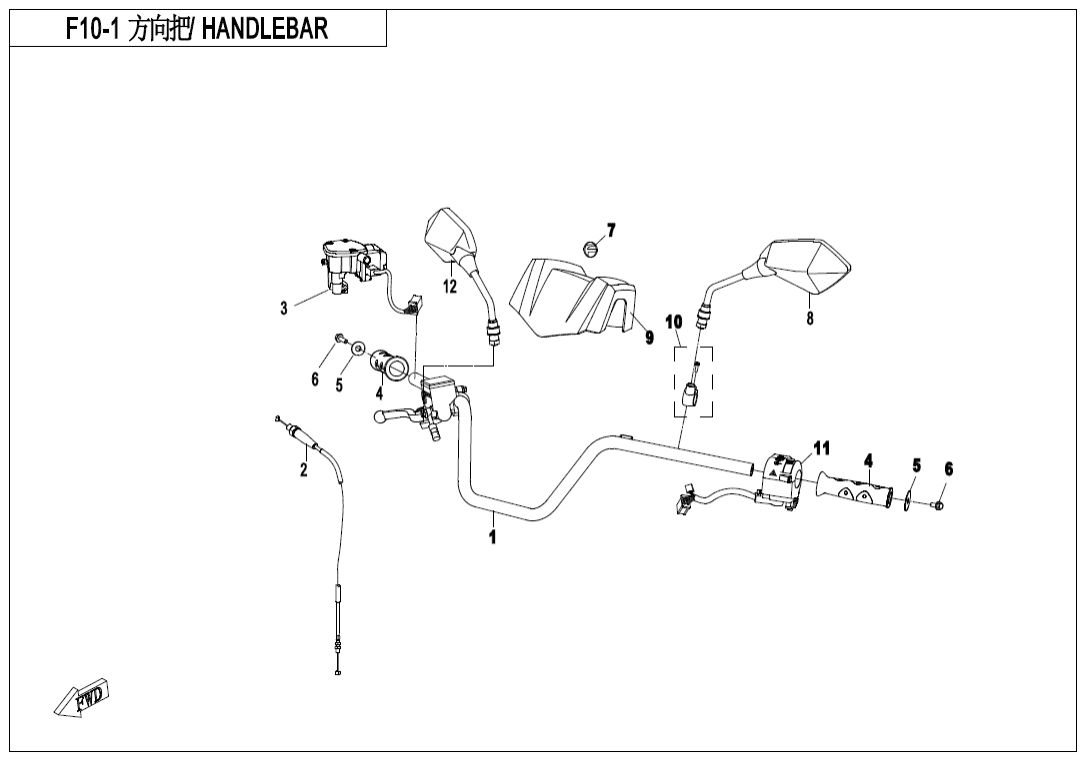

F10‑1 HANDLEBAR
F00‑1 CVT AIR PIPE (12)
F00‑3-V1 AIR INJECTED SYSTEM (16)
F00‑3-V2 AIR INJECTED SYSTEM (16)
F01 LOCK KIT (2)
F02 MUFFLER (39)
F03‑V1 FRAME (30)
F03‑V2 FRAME (31)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTICS (29)
F04‑2 MIDDLE PLASTICS (23)
F04‑3 REAR PLASTICS (21)
F04‑4-V4 BOTTOM PLASTICS (24)
F04‑4-V5 BOTTOM PLASTICS (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (16)
F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)
F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (42)
F08‑2 PARKING SYSTEM (10)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (32)
F10‑3 HAND GUARD (17)
F11 REAR WHEEL (13)
F12 FUEL TANK (22)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (11)
F14‑B RACK(STEEL) (11)
F15‑1 ELECTRIC SYSTEM (46)
F15‑2 TOWING WINCH (13)
F15‑3 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (18)
F17 DASHBOARD (2)
F18‑A COOLING SYSTEM(OLD) (32)
F18‑B COOLING SYSTEM(NEW) (29)
F19‑1-A DECAL(2022 LAVA ORANGE) (17)
F19‑1-B DECAL(2021 FIRE RED) (17)
F19‑1-C DECAL(2021 INJECTED PEARL BLACK) (17)
F19‑1-D DECAL(2021 TRUE TIMBER CAMO) (9)
F19‑2 WARNING DECAL (14)
F19‑3 TOWING LABEL (1)
F20 TOOLS (5)
F23 BUMPER (10)
F27‑A FRONT CV SHAFT(ODM) (6)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (9)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER\'S MANUAL (2)
F40 TOWBAR (5)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HANDLEBAR ASSY9CR6-101100-10000 |
Počet 1 | Cena 1 741 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky THROTTLE CABLE9GQ0-105000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH SWITCH ASSY, DIFFERENTIAL9GQA-160700-00003 |
Počet 1 | Cena 1 538 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HAND GRIP, LH8060-100001 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER9010-020187 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CFMOTO LOGO9CR6-190001 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, LH9AY0-200200 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky TOP COVER,HANDLEBAR9CR6-101001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOUNTING SEAT,REAR VIEW MIRROR9CR6-080400 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOUNTING SEAT, REAR VIEW MIRROR9CRV-080400-2400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, LH9CR6-160600-00001 |
Počet 1 | Cena 1 378 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR VIEW MIRROR ASSY, RH9AY0-200300 |
Počet 1 | Cena 798 Kč |
