Gladiator X520

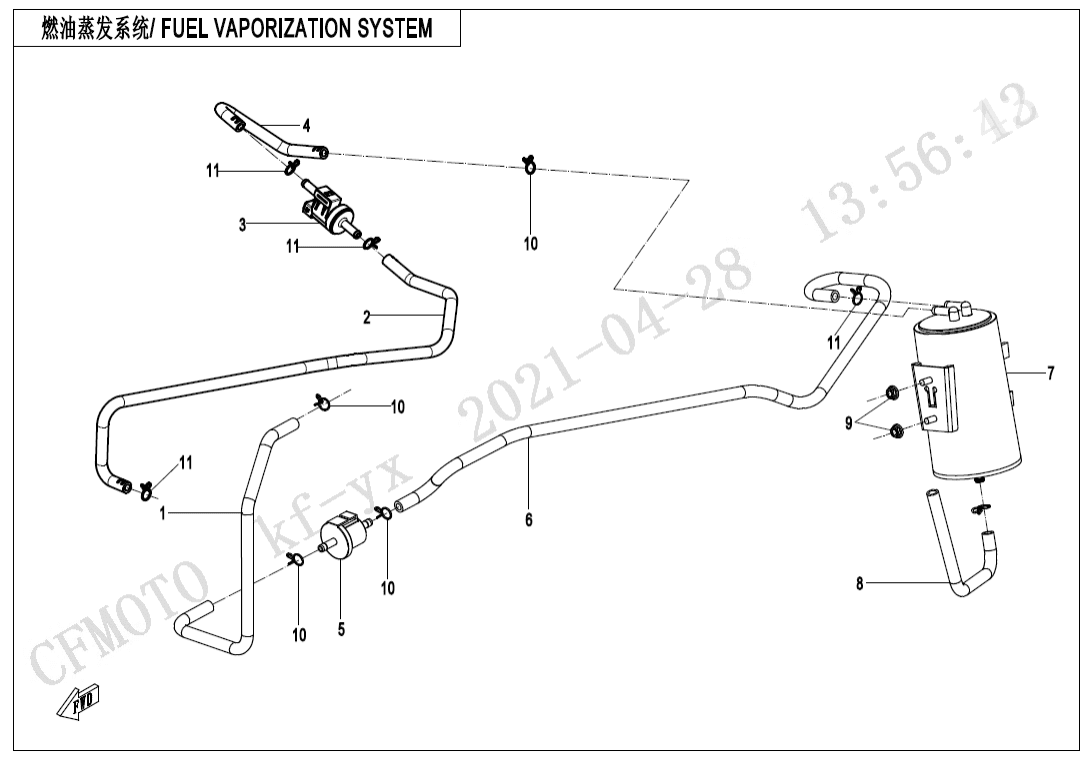

X520‑A EU5 (2022) F36 FUEL VAPORIZATION SYSTEM F00‑1 CVT AIR PIPE (12)  F00‑3-V1 AIR INJECTED SYSTEM (16)  F00‑3-V2 AIR INJECTED SYSTEM (16)  F01 LOCK KIT (2)  F02 MUFFLER (38)  F03‑A-V4 FRAME (33)  F03‑A-V5 FRAME (33)  F03‑A-V6 FRAME (33)  F04‑1 FRONT PLASTICS (30)  F04‑2 MIDDLE PLASTICS (26)  F04‑3 REAR PLASTICS (21)  F04‑4-V4 BOTTOM PLASTICS (28)  F04‑4-V5 BOTTOM PLASTICS (28)  F05 FRONT SUSPENSION (24)  F06 REAR SUSPENSION (31)  F07 FRONT WHEEL (15)  F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)  F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)  F10‑1 HANDLEBAR (11)  F10‑2-A STEERING SYSTEM (19)  F10‑2-B STEERING SYSTEM (EPS) (31)  F10‑3 HAND GUARD (17)  F11 REAR WHEEL (15)  F12 FUEL TANK (22)  F13 SEAT (4)  F14‑A RACK(PLACSTIC) (12)  F14‑B RACK(STEEL) (9)  F15‑1-V3 ELECTRIC SYSTEM (55)  F15‑2-A TOWING WINCH(LIANDA) (11)  F15‑2-B TOWING WINCH(NOVA) (13)  F15‑3 FUEL INJECTION SYSTEM (4)  F15‑4 ELECTRIC SYSTEM(LOF) (5)  F16‑A LIGHTS(ORDINARY) (23)  F16‑B LIGHTS(LED) (21)  F17 DASHBOARD (2)  F18 COOLING SYSTEM (29)  F19‑1 WARNING DECAL (18)  F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)  F19‑2-B DECAL KITS,2021(FIRE RED) (17)  F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)  F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)  F19‑3 TOWING LABEL (1)  F20 TOOLS (5)  F23 BUMPER (10)  F27‑A FRONT CV SHAFT(ODM) (3)  F27‑B FRONT CV SHAFT(SPS) (4)  F28‑A REAR CV SHAFT(ODM) (4)  F28‑B REAR CV SHAFT(SPS) (5)  F30 DRIVETRAIN SYSTEM (20)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (25)  F33 REAR AXLE (73)  F36 FUEL VAPORIZATION SYSTEM (11)  F38 OWNER\'S MANUAL (1)  F40 TOWBAR (5)  F41 AIR FILTER ASSY (16)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

FUEL VAPOR HOSE I

9CR7-360005

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

FUEL VAPOR DESORPTION HOSE 2

9DQV-360004-6001

Počet 1 Cena 827
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

CANISTER MAGNETIC VALVE

1F30-172000

Počet 1 Cena 1 175
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

FUEL VAPOR DESORPTION HOSE 1

9DQV-360003-6001

Počet 1 Cena 203
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

TWO-WAY VALVE

9GQ0-360100

Počet 1 Cena 421
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

FUEL VAPOR ADSORPTION HOSE 2

9DQ#-360002-6000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
07
Název součástky
Kód součástky

CANISTER

9AWA-360200

Počet 1 Cena 1 930
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

AIR PIPE, CANISTER

A000-360006

Počet 1 Cena 102
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

NUT M6

30202-060110

Alternativy: 30204-060810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

CLAMP A11

30601-111010

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

CLAMP A12

30601-112010

Počet 4 Cena 14,51
 ks
