X520‑A EU5 (2022)

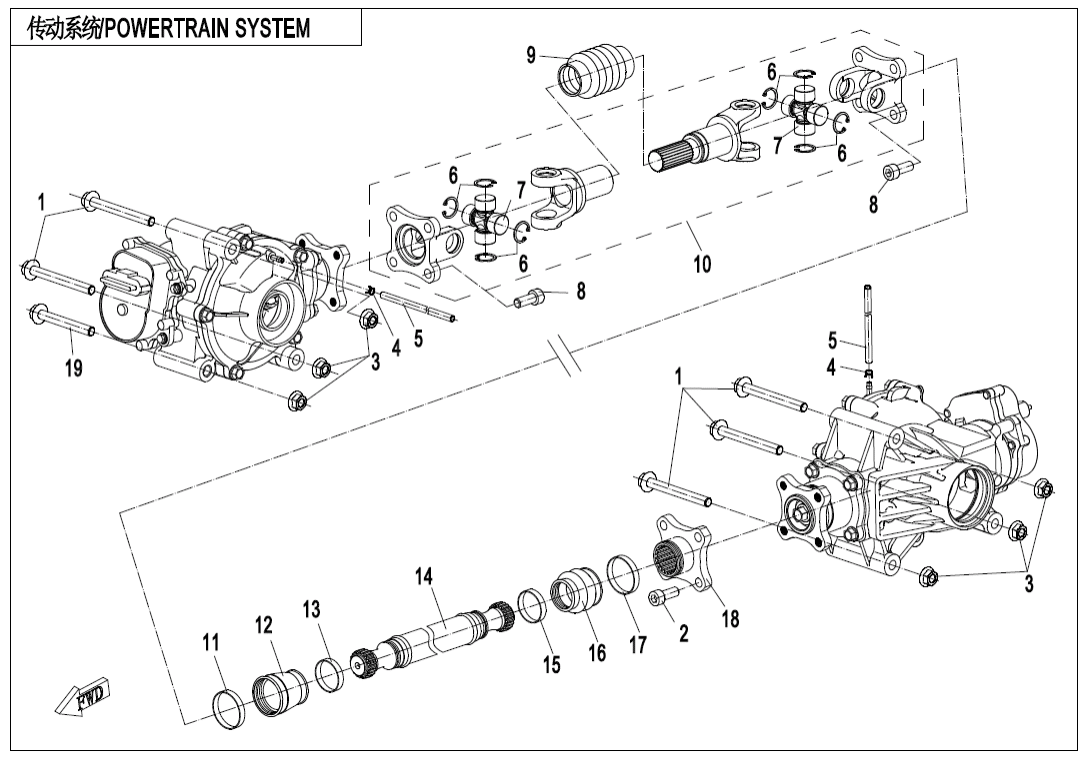

F30 DRIVETRAIN SYSTEM
F00‑1 CVT AIR PIPE (12)
F00‑3-V1 AIR INJECTED SYSTEM (16)
F00‑3-V2 AIR INJECTED SYSTEM (16)
F01 LOCK KIT (2)
F02 MUFFLER (38)
F03‑A-V4 FRAME (33)
F03‑A-V5 FRAME (33)
F03‑A-V6 FRAME (33)
F04‑1 FRONT PLASTICS (30)
F04‑2 MIDDLE PLASTICS (26)
F04‑3 REAR PLASTICS (21)
F04‑4-V4 BOTTOM PLASTICS (28)
F04‑4-V5 BOTTOM PLASTICS (28)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (15)
F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)
F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)
F10‑1 HANDLEBAR (11)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (31)
F10‑3 HAND GUARD (17)
F11 REAR WHEEL (15)
F12 FUEL TANK (22)
F13 SEAT (4)
F14‑A RACK(PLACSTIC) (12)
F14‑B RACK(STEEL) (9)
F15‑1-V3 ELECTRIC SYSTEM (55)
F15‑2-A TOWING WINCH(LIANDA) (11)
F15‑2-B TOWING WINCH(NOVA) (13)
F15‑3 FUEL INJECTION SYSTEM (4)
F15‑4 ELECTRIC SYSTEM(LOF) (5)
F16‑A LIGHTS(ORDINARY) (23)
F16‑B LIGHTS(LED) (21)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (29)
F19‑1 WARNING DECAL (18)
F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)
F19‑2-B DECAL KITS,2021(FIRE RED) (17)
F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)
F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)
F19‑3 TOWING LABEL (1)
F20 TOOLS (5)
F23 BUMPER (10)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (5)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M10x1.25x11030006-102110110 |
Počet 5 | Cena 58,03 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Šroub9010-300001 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky UNIVERSAL JOINT9GQ0-290210 |
Počet 2 | Cena 754 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub (vrut)30102-102025810 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CORRUGATED SLEEVE7000-290001 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DUST BOOT700V-290001-1700 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DRIVE SHAFT9GQ0-290200-00001 |
Počet 1 | Cena 5 586 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DUST BOOT9GQ0-290103-10000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SMALL RING9GQ0-290102 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR CORE SHAFT9CRB-300110 |
Počet 1 | Cena 1 436 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SMALL RING9CR6-300204 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DUST BOOT9CR6-300203-10000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BIG RING9CR6-300202 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRIVE SLEEVE, REAR GEAR CASE9CR6-300206-10000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub30006-102090810 |
Počet 1 | Cena 43,52 Kč |
