Gladiator X520

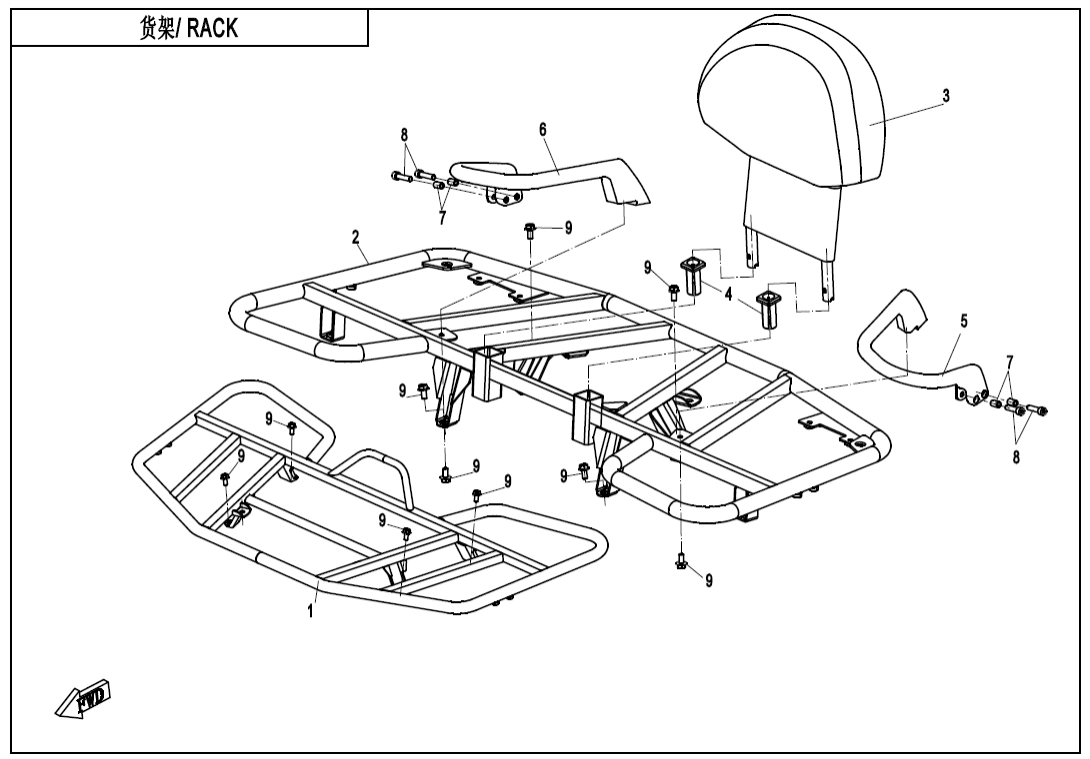

X520‑A EU5 (2022) F14‑B RACK(STEEL) F00‑1 CVT AIR PIPE (12)  F00‑3-V1 AIR INJECTED SYSTEM (16)  F00‑3-V2 AIR INJECTED SYSTEM (16)  F01 LOCK KIT (2)  F02 MUFFLER (38)  F03‑A-V4 FRAME (33)  F03‑A-V5 FRAME (33)  F03‑A-V6 FRAME (33)  F04‑1 FRONT PLASTICS (30)  F04‑2 MIDDLE PLASTICS (26)  F04‑3 REAR PLASTICS (21)  F04‑4-V4 BOTTOM PLASTICS (28)  F04‑4-V5 BOTTOM PLASTICS (28)  F05 FRONT SUSPENSION (24)  F06 REAR SUSPENSION (31)  F07 FRONT WHEEL (15)  F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)  F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)  F10‑1 HANDLEBAR (11)  F10‑2-A STEERING SYSTEM (19)  F10‑2-B STEERING SYSTEM (EPS) (31)  F10‑3 HAND GUARD (17)  F11 REAR WHEEL (15)  F12 FUEL TANK (22)  F13 SEAT (4)  F14‑A RACK(PLACSTIC) (12)  F14‑B RACK(STEEL) (9)  F15‑1-V3 ELECTRIC SYSTEM (55)  F15‑2-A TOWING WINCH(LIANDA) (11)  F15‑2-B TOWING WINCH(NOVA) (13)  F15‑3 FUEL INJECTION SYSTEM (4)  F15‑4 ELECTRIC SYSTEM(LOF) (5)  F16‑A LIGHTS(ORDINARY) (23)  F16‑B LIGHTS(LED) (21)  F17 DASHBOARD (2)  F18 COOLING SYSTEM (29)  F19‑1 WARNING DECAL (18)  F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)  F19‑2-B DECAL KITS,2021(FIRE RED) (17)  F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)  F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)  F19‑3 TOWING LABEL (1)  F20 TOOLS (5)  F23 BUMPER (10)  F27‑A FRONT CV SHAFT(ODM) (3)  F27‑B FRONT CV SHAFT(SPS) (4)  F28‑A REAR CV SHAFT(ODM) (4)  F28‑B REAR CV SHAFT(SPS) (5)  F30 DRIVETRAIN SYSTEM (20)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (25)  F33 REAR AXLE (73)  F36 FUEL VAPORIZATION SYSTEM (11)  F38 OWNER\'S MANUAL (1)  F40 TOWBAR (5)  F41 AIR FILTER ASSY (16)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

FRONT RACK ASSY.

9GQ0-141000

Počet 1 Cena 3 772
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

REAR RACK

9GQL-142000-30000

Počet 1 Cena 4 352
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

BACKREST

9CR6-141300-10000

Počet 1 Cena 3 804
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

SLEEVE,BACKREST

9CR6-141001

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

ARMREST, LH

4020-140600-10000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
06
Název součástky
Kód součástky

ARMREST, RH

4020-140700-10000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
07
Název součástky
Kód součástky

Pouzdro

9010-040808-10000

Počet 4 Cena 43,52
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

Šroub (vrut)

30102-080035810

Počet 4 Cena cena není stanovena není skladem
Číslo
na výkresu
09
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 10 Cena 14,51
 ks
