Gladiator X520

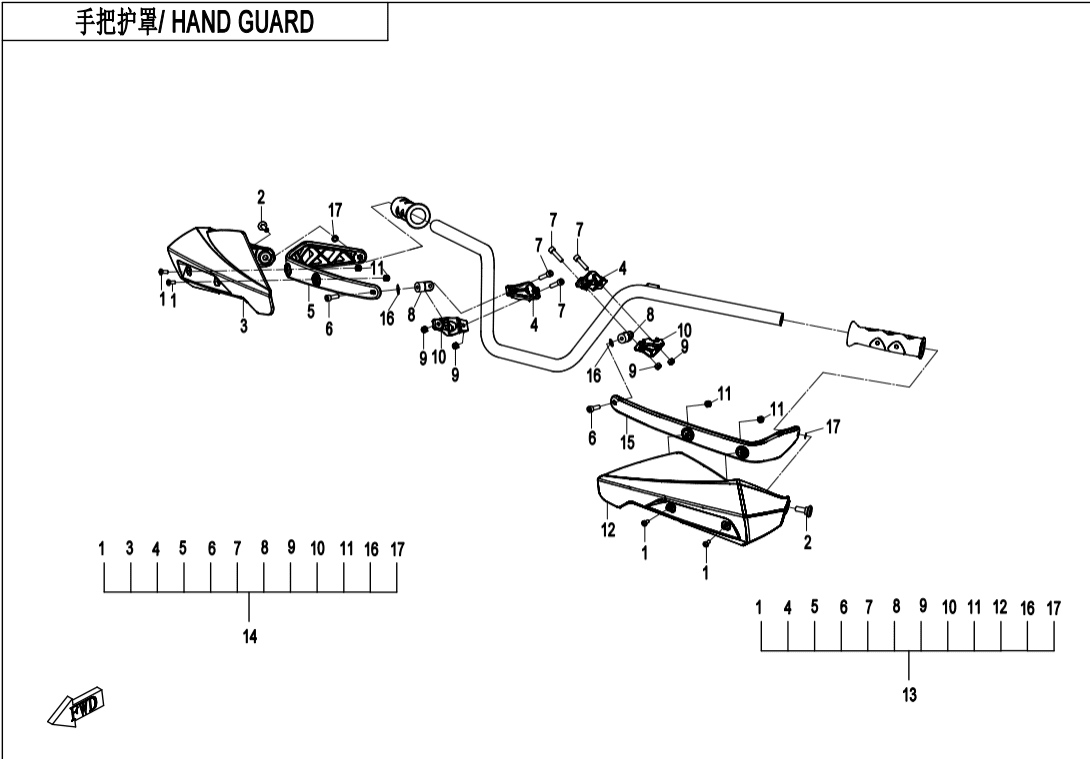

X520‑A EU5 (2022) F10‑3 HAND GUARD F00‑1 CVT AIR PIPE (12)  F00‑3-V1 AIR INJECTED SYSTEM (16)  F00‑3-V2 AIR INJECTED SYSTEM (16)  F01 LOCK KIT (2)  F02 MUFFLER (38)  F03‑A-V4 FRAME (33)  F03‑A-V5 FRAME (33)  F03‑A-V6 FRAME (33)  F04‑1 FRONT PLASTICS (30)  F04‑2 MIDDLE PLASTICS (26)  F04‑3 REAR PLASTICS (21)  F04‑4-V4 BOTTOM PLASTICS (28)  F04‑4-V5 BOTTOM PLASTICS (28)  F05 FRONT SUSPENSION (24)  F06 REAR SUSPENSION (31)  F07 FRONT WHEEL (15)  F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)  F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)  F10‑1 HANDLEBAR (11)  F10‑2-A STEERING SYSTEM (19)  F10‑2-B STEERING SYSTEM (EPS) (31)  F10‑3 HAND GUARD (17)  F11 REAR WHEEL (15)  F12 FUEL TANK (22)  F13 SEAT (4)  F14‑A RACK(PLACSTIC) (12)  F14‑B RACK(STEEL) (9)  F15‑1-V3 ELECTRIC SYSTEM (55)  F15‑2-A TOWING WINCH(LIANDA) (11)  F15‑2-B TOWING WINCH(NOVA) (13)  F15‑3 FUEL INJECTION SYSTEM (4)  F15‑4 ELECTRIC SYSTEM(LOF) (5)  F16‑A LIGHTS(ORDINARY) (23)  F16‑B LIGHTS(LED) (21)  F17 DASHBOARD (2)  F18 COOLING SYSTEM (29)  F19‑1 WARNING DECAL (18)  F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)  F19‑2-B DECAL KITS,2021(FIRE RED) (17)  F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)  F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)  F19‑3 TOWING LABEL (1)  F20 TOOLS (5)  F23 BUMPER (10)  F27‑A FRONT CV SHAFT(ODM) (3)  F27‑B FRONT CV SHAFT(SPS) (4)  F28‑A REAR CV SHAFT(ODM) (4)  F28‑B REAR CV SHAFT(SPS) (5)  F30 DRIVETRAIN SYSTEM (20)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (25)  F33 REAR AXLE (73)  F36 FUEL VAPORIZATION SYSTEM (11)  F38 OWNER\'S MANUAL (1)  F40 TOWBAR (5)  F41 AIR FILTER ASSY (16)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

INNER HEX SCREW M6x16

6NQ#-000206-6001

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

Šroub (vrut)

A000-080001

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

HAND GUARD, RH

9AWA-101301-10000

Počet 1 Cena 305
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

SEAT, BRACKET

9CR6-101202-10000

Počet 2 Cena 58,08
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

HANDGUARD LEVER, RH

9AWA-101303-10000

Počet 1 Cena 174
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

INNER HEX SCREW M6x20

A000-040703

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

Šroub (vrut)

30102-060025810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

CONNECTOR, BRACKET

9CR6-101203-10000

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

NUT M6

30224-060800

Alternativy: 30224-060810

Počet 4 Cena 43,52
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

PRESS COVER ,BRACKET

9CR6-101204-10000

Počet 2 Cena 58,03
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Matice

30206-060570

Alternativy: 30206-060510

Počet 4 Cena 43,56
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

HAND GUARD, LH

9AWA-101201-10000

Počet 1 Cena 305
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

LH HAND GUARD ASSY

9CR6-101210-20000

Alternativy: 9AWA-1013A0

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
14
Název součástky
Kód součástky

RH HAND GUARD ASSY

9CR6-101220-20000

Alternativy: 9AWA-1013A0

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
15
Název součástky
Kód součástky

HANDGUARD LEVER, LH

9AWA-101203-20000

Počet 1 Cena 174
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

Podložka

30305-060112

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

Podložka

30305-080112

Počet 2 Cena 14,51
 ks
