Gladiator X520

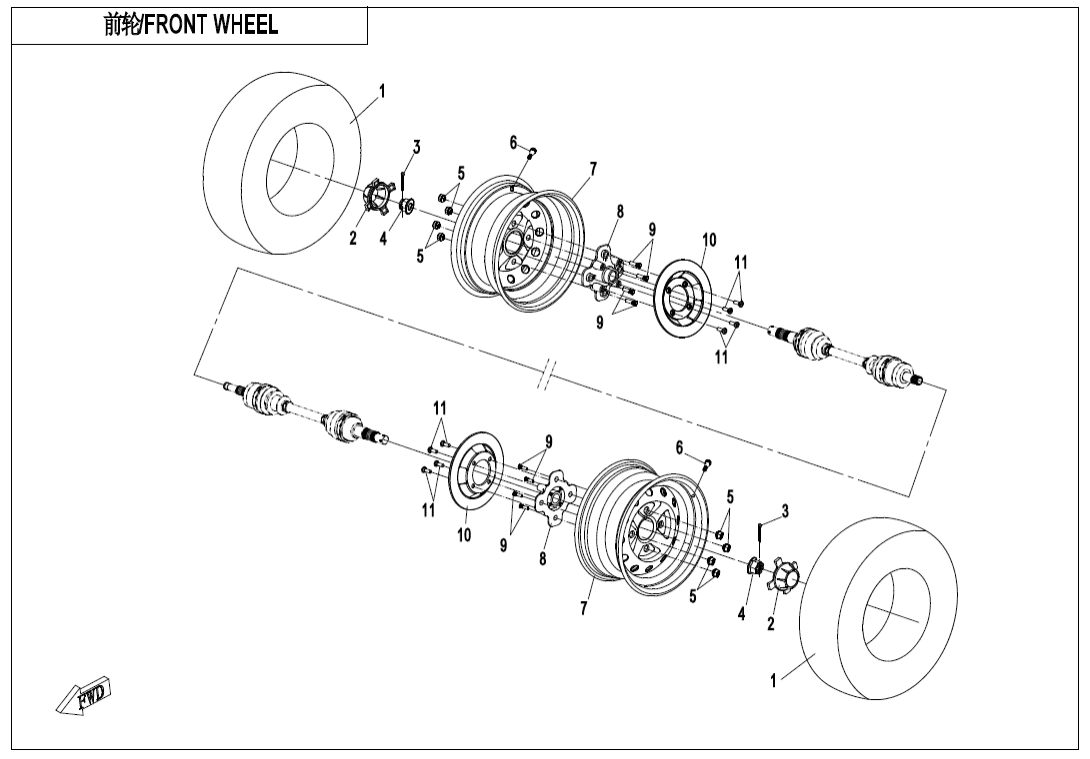

X520‑A EU5 (2022) F07 FRONT WHEEL F00‑1 CVT AIR PIPE (12)  F00‑3-V1 AIR INJECTED SYSTEM (16)  F00‑3-V2 AIR INJECTED SYSTEM (16)  F01 LOCK KIT (2)  F02 MUFFLER (38)  F03‑A-V4 FRAME (33)  F03‑A-V5 FRAME (33)  F03‑A-V6 FRAME (33)  F04‑1 FRONT PLASTICS (30)  F04‑2 MIDDLE PLASTICS (26)  F04‑3 REAR PLASTICS (21)  F04‑4-V4 BOTTOM PLASTICS (28)  F04‑4-V5 BOTTOM PLASTICS (28)  F05 FRONT SUSPENSION (24)  F06 REAR SUSPENSION (31)  F07 FRONT WHEEL (15)  F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)  F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)  F10‑1 HANDLEBAR (11)  F10‑2-A STEERING SYSTEM (19)  F10‑2-B STEERING SYSTEM (EPS) (31)  F10‑3 HAND GUARD (17)  F11 REAR WHEEL (15)  F12 FUEL TANK (22)  F13 SEAT (4)  F14‑A RACK(PLACSTIC) (12)  F14‑B RACK(STEEL) (9)  F15‑1-V3 ELECTRIC SYSTEM (55)  F15‑2-A TOWING WINCH(LIANDA) (11)  F15‑2-B TOWING WINCH(NOVA) (13)  F15‑3 FUEL INJECTION SYSTEM (4)  F15‑4 ELECTRIC SYSTEM(LOF) (5)  F16‑A LIGHTS(ORDINARY) (23)  F16‑B LIGHTS(LED) (21)  F17 DASHBOARD (2)  F18 COOLING SYSTEM (29)  F19‑1 WARNING DECAL (18)  F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)  F19‑2-B DECAL KITS,2021(FIRE RED) (17)  F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)  F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)  F19‑3 TOWING LABEL (1)  F20 TOOLS (5)  F23 BUMPER (10)  F27‑A FRONT CV SHAFT(ODM) (3)  F27‑B FRONT CV SHAFT(SPS) (4)  F28‑A REAR CV SHAFT(ODM) (4)  F28‑B REAR CV SHAFT(SPS) (5)  F30 DRIVETRAIN SYSTEM (20)  F31 FRONT AXLE (75)  F32 GEAR SHIFTING (25)  F33 REAR AXLE (73)  F36 FUEL VAPORIZATION SYSTEM (11)  F38 OWNER\'S MANUAL (1)  F40 TOWBAR (5)  F41 AIR FILTER ASSY (16)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

FRONT TYRE

30703-1208

Počet 2 Cena 2 162
 ks
Číslo
na výkresu
01
Název součástky
Kód součástky

FRONT TYRE

30703-1230

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

DECO CAP,STEEL RIM

9010-040028-1000

Počet 2 Cena 247
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

CAP,ALUM. RIM

7020-070101-1000

Počet 2 Cena 377
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

COTTER PIN

30903-0403610

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

HEX FLANGE NUT

5HY0-110001

Počet 2 Cena 131
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

NUT ,RIM SHAFT

9010-070002

Počet 8 Cena 43,52
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

MOUNTING NUT, RIM

9010-070002-A000

Počet 8 Cena 87,05
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

VALVE, INFLATION

5190-070030-1000

Počet 2 Cena 43,52
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT STEEL RIM

9010-070100-B000

Počet 2 Cena 2 387
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT RIM

9010-070100-20000

Počet 2 Cena 2 815
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

FRONT WHEEL BRACKET

9GQV-070001-1400

Počet 2 Cena 1 568
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

BOLT,FRONT WHEEL BRACKET

9010-070201

Počet 8 Cena 43,52
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

FRONT BRAKE DISC

7020-080003-00001

Počet 2 Cena 726
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub (vrut)

A000-080001

Počet 8 Cena 43,52
 ks
