X520‑A EU5 (2022)

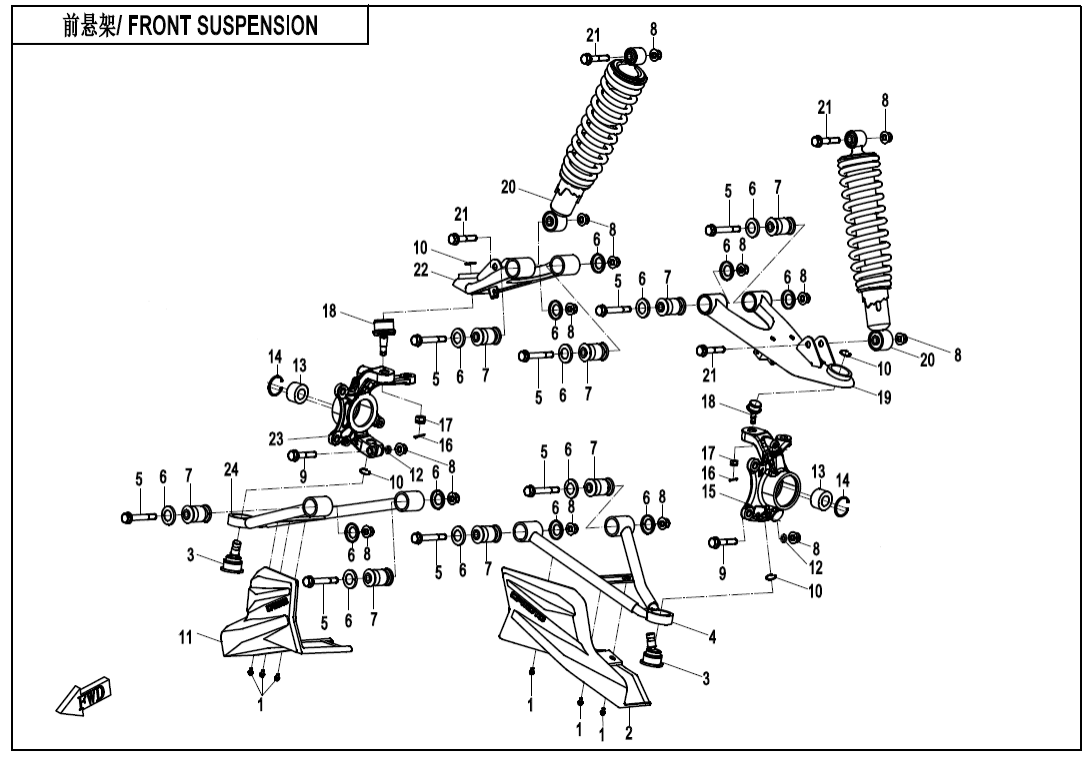

F05 FRONT SUSPENSION
F00‑1 CVT AIR PIPE (12)
F00‑3-V1 AIR INJECTED SYSTEM (16)
F00‑3-V2 AIR INJECTED SYSTEM (16)
F01 LOCK KIT (2)
F02 MUFFLER (38)
F03‑A-V4 FRAME (33)
F03‑A-V5 FRAME (33)
F03‑A-V6 FRAME (33)
F04‑1 FRONT PLASTICS (30)
F04‑2 MIDDLE PLASTICS (26)
F04‑3 REAR PLASTICS (21)
F04‑4-V4 BOTTOM PLASTICS (28)
F04‑4-V5 BOTTOM PLASTICS (28)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (15)
F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)
F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)
F10‑1 HANDLEBAR (11)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (31)
F10‑3 HAND GUARD (17)
F11 REAR WHEEL (15)
F12 FUEL TANK (22)
F13 SEAT (4)
F14‑A RACK(PLACSTIC) (12)
F14‑B RACK(STEEL) (9)
F15‑1-V3 ELECTRIC SYSTEM (55)
F15‑2-A TOWING WINCH(LIANDA) (11)
F15‑2-B TOWING WINCH(NOVA) (13)
F15‑3 FUEL INJECTION SYSTEM (4)
F15‑4 ELECTRIC SYSTEM(LOF) (5)
F16‑A LIGHTS(ORDINARY) (23)
F16‑B LIGHTS(LED) (21)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (29)
F19‑1 WARNING DECAL (18)
F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)
F19‑2-B DECAL KITS,2021(FIRE RED) (17)
F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)
F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)
F19‑3 TOWING LABEL (1)
F20 TOOLS (5)
F23 BUMPER (10)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (5)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH GUARD, FRONT SUSPENSION9GQ0-044041 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOWER BALL PIN ASSY.9010-050800-20000 |
Počet 2 | Cena 857 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LOWER SWING ARM，LH9GQ0-050210 |
Počet 1 | Cena 2 278 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 16 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 8 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-102035810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PROTECTION PLATE, FRONT SUSPENSION(RH)9GQ0-044042 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Podložka9010-300002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING, HUB9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STEERING KNUCKLE, LH9GQA-050701-10000 |
Počet 1 | Cena 2 481 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Matice30207-102810 Alternativy: 9010-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TOP BALL PIN9010-050700-1000 Alternativy: 9010-050700 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT UPPER SWING ARM,LH9GQ0-050110 Alternativy: 9GQ0-050110-10000 |
Počet 1 | Cena 2 263 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT SHOCK ABSORBER9GQ0-050500 |
Počet 2 | Cena 2 742 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT UPPER SWING ARM,RH9GQ0-050310 Alternativy: 9GQ0-050310-10000 |
Počet 1 | Cena 2 263 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEERING KNUCKLE, RH9GQA-050801-10000 |
Počet 1 | Cena 2 481 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT LOWER SWING ARM，RH9GQ0-050410 |
Počet 1 | Cena 2 278 Kč |
