X520‑A EU5 (2022)

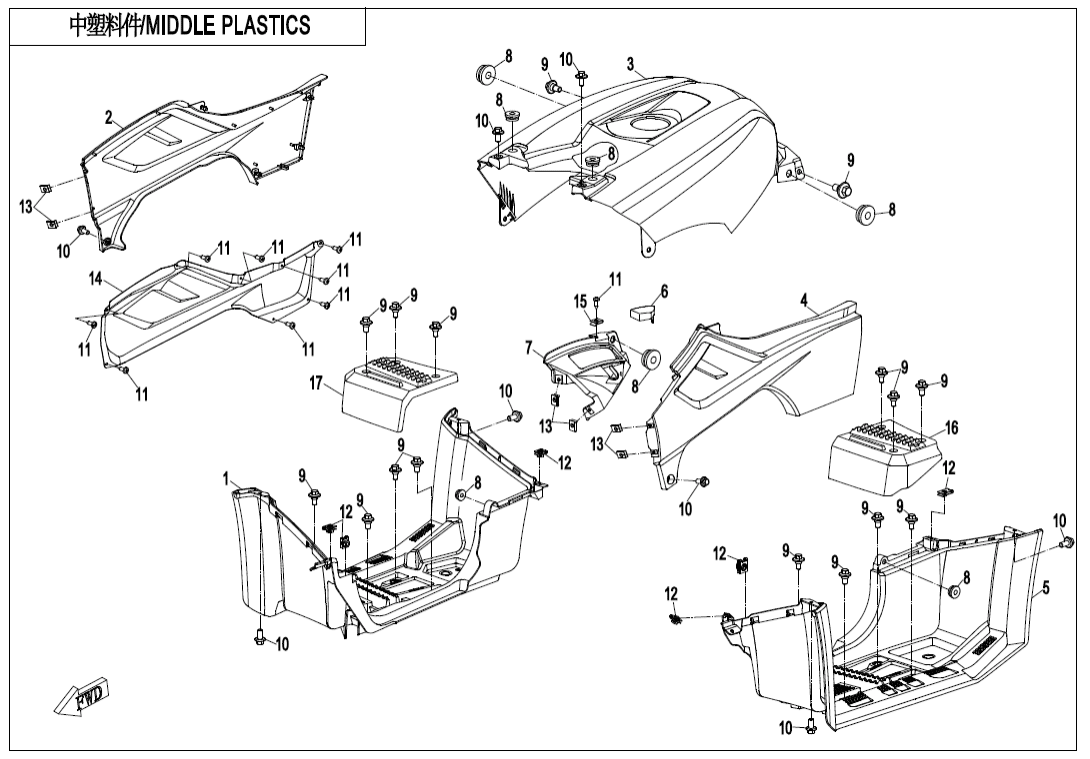

F04‑2 MIDDLE PLASTICS
F00‑1 CVT AIR PIPE (12)
F00‑3-V1 AIR INJECTED SYSTEM (16)
F00‑3-V2 AIR INJECTED SYSTEM (16)
F01 LOCK KIT (2)
F02 MUFFLER (38)
F03‑A-V4 FRAME (33)
F03‑A-V5 FRAME (33)
F03‑A-V6 FRAME (33)
F04‑1 FRONT PLASTICS (30)
F04‑2 MIDDLE PLASTICS (26)
F04‑3 REAR PLASTICS (21)
F04‑4-V4 BOTTOM PLASTICS (28)
F04‑4-V5 BOTTOM PLASTICS (28)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (31)
F07 FRONT WHEEL (15)
F08‑1-A BRAKE SYSTEM(LH,ASSEMBLED,ORDINARY) (43)
F08‑1-B BRAKE SYSTEM(RH,ASSEMBLED,ORDINARY) (44)
F10‑1 HANDLEBAR (11)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (31)
F10‑3 HAND GUARD (17)
F11 REAR WHEEL (15)
F12 FUEL TANK (22)
F13 SEAT (4)
F14‑A RACK(PLACSTIC) (12)
F14‑B RACK(STEEL) (9)
F15‑1-V3 ELECTRIC SYSTEM (55)
F15‑2-A TOWING WINCH(LIANDA) (11)
F15‑2-B TOWING WINCH(NOVA) (13)
F15‑3 FUEL INJECTION SYSTEM (4)
F15‑4 ELECTRIC SYSTEM(LOF) (5)
F16‑A LIGHTS(ORDINARY) (23)
F16‑B LIGHTS(LED) (21)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (29)
F19‑1 WARNING DECAL (18)
F19‑2-A DECAL KITS,2021(LAVA ORANGE) (17)
F19‑2-B DECAL KITS,2021(FIRE RED) (17)
F19‑2-C DECAL KITS,2021(INJECTED PEARL BLACK) (17)
F19‑2-D DECAL KITS,2021(TRUE TIMBER CAMO) (9)
F19‑3 TOWING LABEL (1)
F20 TOOLS (5)
F23 BUMPER (10)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (73)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (5)
F41 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FOOT PEDAL,RH9GQL-042032 |
Počet 1 | Cena 2 466 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER TRUE TIMBER CAMO9GQV-042022-2000-0RE00 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER INJECTED PEARL BLACK9GQV-042022-2000-0P600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER NEBULA BLACK9GQV-042022-2000-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK MAPLE CAMO FOR HUNTING, TRUE TIMBER CAMO9GQ0-042011-0RE00 |
Počet 1 | Cena 2 713 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK INJECTED PEARL BLACK9GQ0-042011-0P600 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky UPPER PANEL, FUEL TANK NEBULA BLACK9GQ0-042011-0BM00 |
Počet 1 | Cena 2 730 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH SIDE PANEL MAPLE CAMO FOR HUNTING9GQL-042021-0RE00 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH INJECTED PEARL BLACK9GQL-042021-0P600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE COVER, LH NEBULA BLACK9GQL-042021-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FOOT PEDAL,LH9GQL-042031 |
Počet 1 | Cena 2 510 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOCK COVER9GQ0-042025 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT MAPLE CAMO FOR HUNTING, TRUE TIMBER CAMO9GQ0-042023-0RE00 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER, GEARSHIFT INJECTED PEARL BLACK9GQ0-042023-0P600 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT NEBULA BLACK9GQ0-042023-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 7 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HEAT INSULATOR, RH SIDE PANEL9GQL-042027 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FOOTREST, LH9GQL-042033 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FOOTREST, RH9GQL-042034 |
Počet 1 | Cena 378 Kč |
