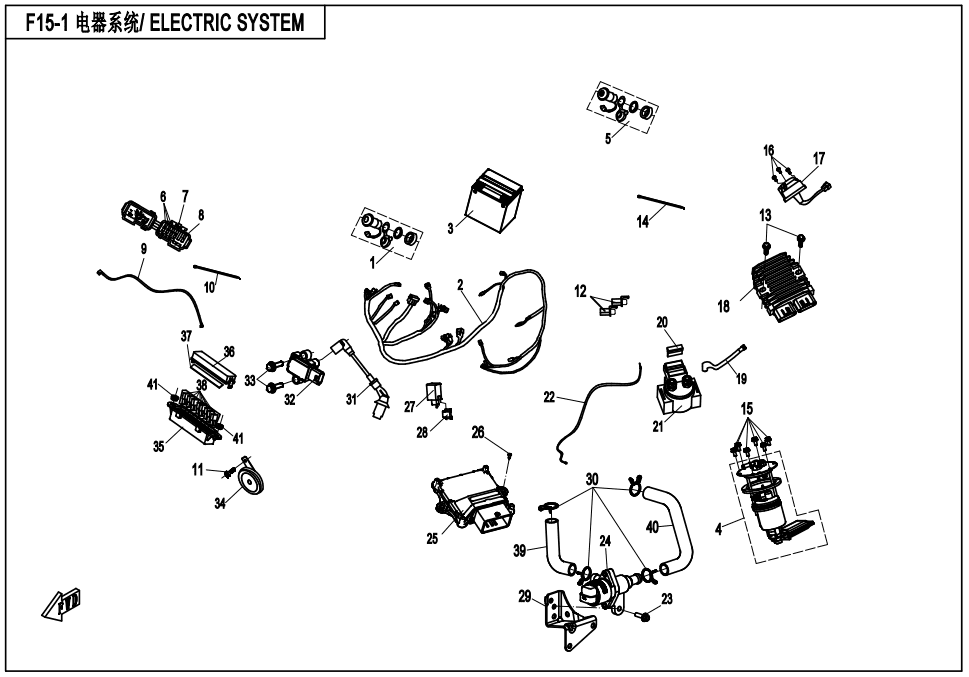

F15-1-V3 ELECTRIC SYSTEM

Gladiator X520

X520‑A T3B (2023) F15‑1-V3 ELECTRIC SYSTEM F00‑V2 CVT AIR PIPE (12) F01 LOCK KIT (2) F02‑V3 MUFFLER (35) F03‑V6 FRAME (33) F04‑1 FRONT PLASTICS (29) F04‑2 MIDDLE PLASTICS (33) F04‑3 REAR PLASTICS (27) F04‑4-V5 BOTTOM PLASTICS (27) F05‑A FRONT SUSPENSION (24) F06‑V4 REAR SUSPENSION (28) F07‑B FRONT WHEEL (16) F08‑1-B‑V2 BRAKE SYSTEM (38) F08‑2 PARKING SYSTEM (9) F10‑1-A‑V2 HANDLEBAR (20) F10‑2-A STEERING SYSTEM (19) F10‑2-B‑V3 STEERING SYSTEM (EPS) (30) F10‑3 HAND GUARD (20) F11 REAR WHEEL (14) F12‑V2 FUEL TANK (23) F13 SEAT (4) F14‑V2 RACK (11) F15‑1-V3 ELECTRIC SYSTEM (41) F15‑2-A‑V2 TOWING WINCH(LIANDA) (13) F15‑3-V2 FUEL INJECTION SYSTEM (3) F16 LIGHTS (18) F17 DASHBOARD (3) F18‑V2 COOLING SYSTEM (29) F19‑1-A DECAL KITS(LAVA ORANGE) (17) F19‑1-B DECAL KITS(FIRE RED) (17) F19‑1-C DECAL KITS(INJECTED PEARL BLACK) (18) F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9) F19‑2-V4 WARNING DECAL (19) F19‑3 TOWING LABEL (1) F20‑V2 TOOLS (8) F23‑V2 BUMPER (9) F27‑A FRONT CV SHAFT(ODM) (3) F27‑B FRONT CV SHAFT(SPS) (4) F28‑A REAR CV SHAFT(ODM) (4) F28‑B REAR CV SHAFT(SPS) (5) F30 DRIVETRAIN SYSTEM (23) F31‑V4 FRONT AXLE (75) F32 GEAR SHIFTING (25) F33‑V2 REAR AXLE (39) F38‑A OWNER'S MANUAL(EU167) (1) F38‑B OWNER'S MANUAL(FRENCH) (1) F38‑C OWNER'S MANUAL(GERMAN) (1) F40‑V3 TOWBAR (4) F41‑V3 AIR FILTER ASSY. (16)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky OUTPUT SEAT,POWER 9GQ0-150500-10000	Počet 1	Cena 508 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky MAIN CABLE 9GQ2-150100-20002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 03	Název součástky Kód součástky GEL BATTERY 31023004	Počet 1	Cena 5 803 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky FUEL PUMP 901F-150900-10000	Počet 1	Cena 4 178 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky OUTPUT SEAT, USB 9GQ0-150600-10000	Počet 1	Cena 566 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky FUSE 806A-151303 Alternativy: 806A-151305	Počet 3	Cena 247 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky FUSE 10A 806A-151302	Počet 1	Cena 58,08 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky FUSE (5A) 8080-151301	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 09	Název součástky Kód součástky NEGATIVE WIRE,BATTERY 9GQL-150230-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 10	Název součástky Kód součástky TIE BAND 8010-150003	Počet 16	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky BOLT M8x14 30006-080014810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky DIODE, STARTER 6090-150500	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky BOLT M6x30 30006-060030810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky TIE BAND 9010-150004	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky Šroub 30006-050014810	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky SCREW M5x30 30105-050030410	Počet 3	Cena 14,52 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky POWER SOCKET，TRAILER 7020-150800	Počet 1	Cena 609 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky REGULATOR 0800-177000-10000	Počet 1	Cena 6 703 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky POSITIVE WIRE,BATTERY 9GQL-150210-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky CHIP-TYPE FUSE(30A) 7020-150111	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky STARTER RELAY 9CR6-150310	Počet 1	Cena 682 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky CABLE,STARTING MOTOR 9GQ0-150220	Počet 1	Cena 725 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky STEEPING MOTOR ASSY. 0GQ0-175000	Počet 1	Cena 3 134 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky Řídící jednotka ECU 0GR0-174000-50000	Počet 1	Cena 11 606 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x16 30110-480160010	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky FLASHER 9GQV-161000-7000	Počet 1	Cena 276 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky CUSHION WASHER, FLASHER 8010-150002	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky BRACKET, STEPPER MOTOR 9GQA-030010-20000	Počet 1	Cena 145 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky CLAMP A18 30601-118010	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky HIGH-TENSION CABLE 0GRB-178000-10000	Počet 1	Cena 508 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky IGNITION COIL 018B-178000	Počet 1	Cena 1 567 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky BOLT M6x25 30006-060025810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky ELECTRIC HORN 5020-150700	Počet 1	Cena 290 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky RELAY BOX 7020-040411	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky COVER,RELAY BOX 7020-040412-10000	Počet 1	Cena 145 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky RUBBER WASHER,RELAY BOX COVER 7020-040414	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 38	Název součástky Kód součástky AUXILIARY RELAY 9010-150350	Počet 11	Cena 131 Kč	ks
Číslo na výkresu 39	Název součástky Kód součástky EXHAUST PIPE,STEEPING MOTOR 9GQA-001002	Počet 1	Cena 378 Kč	ks
Číslo na výkresu 40	Název součástky Kód součástky INLET PIPE,STEEPING MOTOR 9GQA-001001	Počet 1	Cena 653 Kč	ks
Číslo na výkresu 41	Název součástky Kód součástky RUBBER COLLAR 0180-015003	Počet 2	Cena 43,52 Kč	ks
