X520‑A T3B (2022)

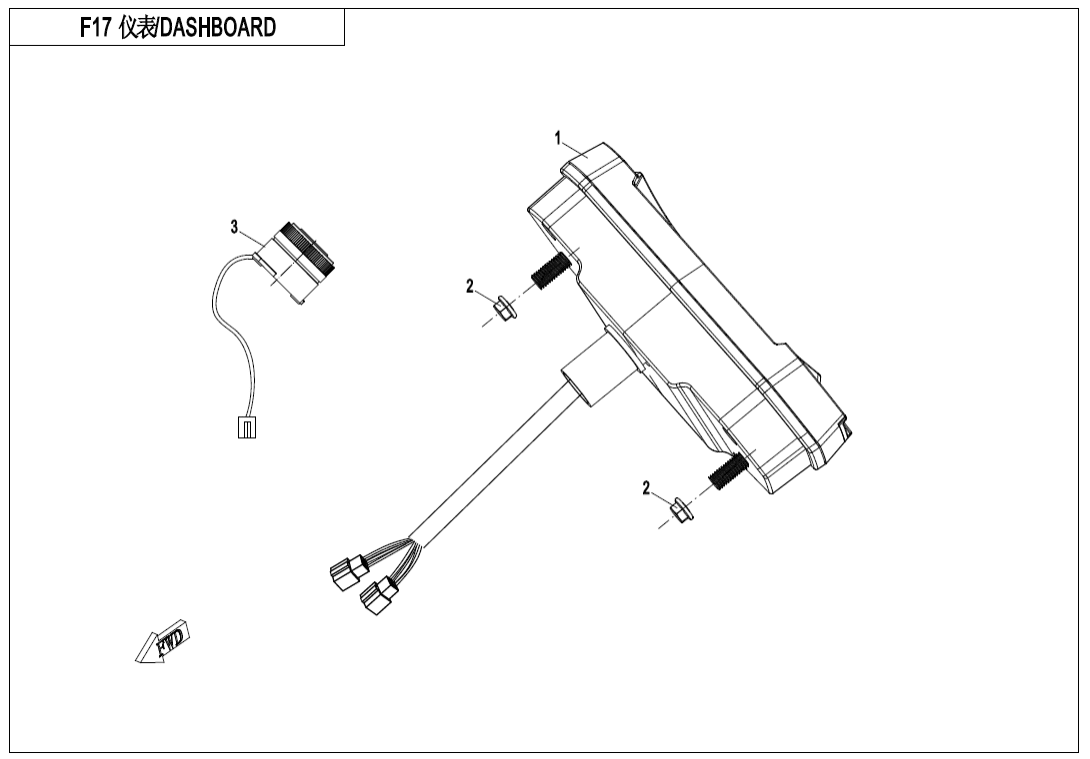

F17 DASHBOARD
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V2 MUFFLER (35)
F02‑V3 MUFFLER (36)
F03‑V4 FRAME (34)
F03‑V5 FRAME (34)
F03‑V6 FRAME (34)
F04‑1 FRONT PLASTICS (29)
F04‑2 MIDDLE PLASTICS (29)
F04‑3 REAR PLASTICS (27)
F04‑4-V4 BOTTOM PLASTICS (28)
F04‑4-V5 BOTTOM PLASTICS (28)
F05‑A FRONT SUSPENSION (24)
F05‑B FRONT SUSPENSION (24)
F06‑V4 REAR SUSPENSION (29)
F07‑A FRONT WHEEL (19)
F07‑B FRONT WHEEL (19)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (10)
F10‑1-A‑V2 HANDLEBAR (21)
F10‑1-B‑V2 HANDLEBAR(FOR WITHOUT PARKING SYSTEM ONLY) (13)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B‑V3 STEERING SYSTEM (EPS) (31)
F10‑3-V3 HAND GUARD (17)
F11 REAR WHEEL (17)
F12‑V2 FUEL TANK (21)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V3 ELECTRIC SYSTEM (44)
F15‑2-A‑V2 TOWING WINCH(LIANDA) (13)
F15‑2-B TOWING WINCH(NOVA) (13)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (18)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (29)
F19‑1-A DECAL KITS(LAVA ORANGE) (17)
F19‑1-B DECAL KITS(FIRE RED) (17)
F19‑1-C DECAL KITS(INJECTED PEARL BLACK) (18)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑2-V4 WARNING DECAL (19)
F19‑3 TOWING LABEL (1)
F20‑V2 TOOLS (8)
F23‑V2 BUMPER (11)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (24)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38‑A OWNER'S MANUAL(EU167) (1)
F38‑B OWNER’S MANUAL(FRENCH) (1)
F38‑C OWNER’S MANUAL(GERMAN) (1)
F40‑V3 TOWBAR (5)
F41‑V3 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DASHBOARD ASSY.9GQS-170100-00001 |
Počet 1 | Cena 7 414 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Tachometr X450/520 T39GQS-170100-00003 |
Počet 1 | Cena 8 668 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky ALARMC000-150300 |
Počet 1 | Cena 987 Kč |
