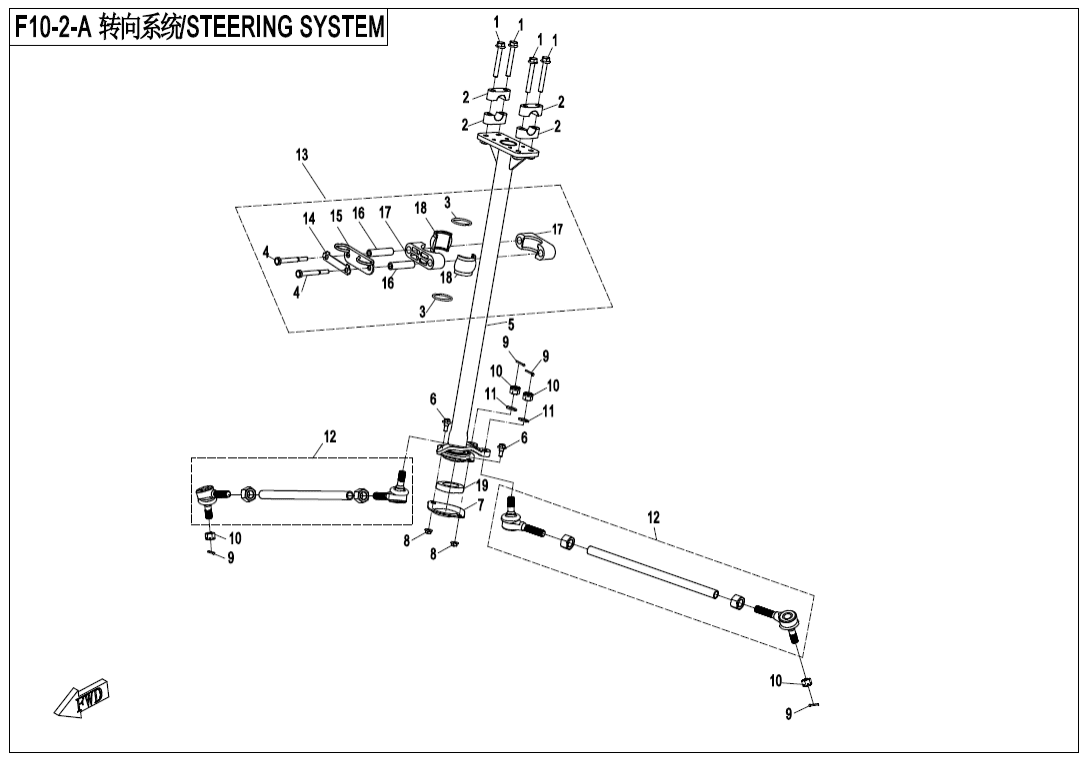

F10-2-A STEERING SYSTEM | Journeyman CZ

Gladiator X520

X520‑A T3B (2022) F10‑2-A STEERING SYSTEM F00‑V2 CVT AIR PIPE (12) F01 LOCK KIT (2) F02‑V2 MUFFLER (35) F02‑V3 MUFFLER (36) F03‑V4 FRAME (34) F03‑V5 FRAME (34) F03‑V6 FRAME (34) F04‑1 FRONT PLASTICS (29) F04‑2 MIDDLE PLASTICS (29) F04‑3 REAR PLASTICS (27) F04‑4-V4 BOTTOM PLASTICS (28) F04‑4-V5 BOTTOM PLASTICS (28) F05‑A FRONT SUSPENSION (24) F05‑B FRONT SUSPENSION (24) F06‑V4 REAR SUSPENSION (29) F07‑A FRONT WHEEL (19) F07‑B FRONT WHEEL (19) F08‑1-B‑V2 BRAKE SYSTEM (38) F08‑2 PARKING SYSTEM (10) F10‑1-A‑V2 HANDLEBAR (21) F10‑1-B‑V2 HANDLEBAR(FOR WITHOUT PARKING SYSTEM ONLY) (13) F10‑2-A STEERING SYSTEM (19) F10‑2-B‑V3 STEERING SYSTEM (EPS) (31) F10‑3-V3 HAND GUARD (17) F11 REAR WHEEL (17) F12‑V2 FUEL TANK (21) F13 SEAT (4) F14‑V2 RACK (11) F15‑1-V3 ELECTRIC SYSTEM (44) F15‑2-A‑V2 TOWING WINCH(LIANDA) (13) F15‑2-B TOWING WINCH(NOVA) (13) F15‑3-V2 FUEL INJECTION SYSTEM (4) F16 LIGHTS (18) F17 DASHBOARD (4) F18‑V2 COOLING SYSTEM (29) F19‑1-A DECAL KITS(LAVA ORANGE) (17) F19‑1-B DECAL KITS(FIRE RED) (17) F19‑1-C DECAL KITS(INJECTED PEARL BLACK) (18) F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9) F19‑2-V4 WARNING DECAL (19) F19‑3 TOWING LABEL (1) F20‑V2 TOOLS (8) F23‑V2 BUMPER (11) F27‑A FRONT CV SHAFT(ODM) (3) F27‑B FRONT CV SHAFT(SPS) (4) F28‑A REAR CV SHAFT(ODM) (4) F28‑B REAR CV SHAFT(SPS) (5) F30 DRIVETRAIN SYSTEM (24) F31‑V4 FRONT AXLE (75) F32 GEAR SHIFTING (25) F33‑V2 REAR AXLE (39) F38‑A OWNER'S MANUAL(EU167) (1) F38‑B OWNER’S MANUAL(FRENCH) (1) F38‑C OWNER’S MANUAL(GERMAN) (1) F40‑V3 TOWBAR (5) F41‑V3 AIR FILTER ASSY. (16)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky Šroub 30006-080060810	Počet 4	Cena 29,04 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky ALUM. COVER, HANDLEBAR 9010-030006	Počet 4	Cena 102 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky O-Kroužek 30502-032800N	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky Šroub 30003-080075810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky STEERING STEM ASSY. 9GQ0-102100	Počet 1	Cena 2 410 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky Šroub 7020-100001	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky SEAT, STEERING SHAFT 7020-100301-10000	Počet 2	Cena 72,54 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky NUT M8 30204-080810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky COTTER PIN 30903-0201610	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky 1-TYPE NUT 9010-100002	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky Podložka 30306-100112	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky STEERING TIE-ROD 9GQ0-100530	Počet 2	Cena 1 639 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky BUSHING，STEERING SHAFT 7020-1006A0	Počet 1	Cena 1 074 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky LOCKING PIECE 7020-100603	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky LINKING PLATE ASSY. 7020-100610-10000	Počet 1	Cena 87,05 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky Pouzdro 7020-100604-00001	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky OUTER BUSHING, STEERING SHAFT SPHERICAL 7020-100601-00001	Počet 2	Cena 145 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky INNER BUSHING,STEERING SHAFT SPHERICAL 7020-100602	Počet 2	Cena 232 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky BEARING,OUTER SPHERICAL 7020-100600	Počet 1	Cena 740 Kč	ks
