X520‑A T3B (2022)

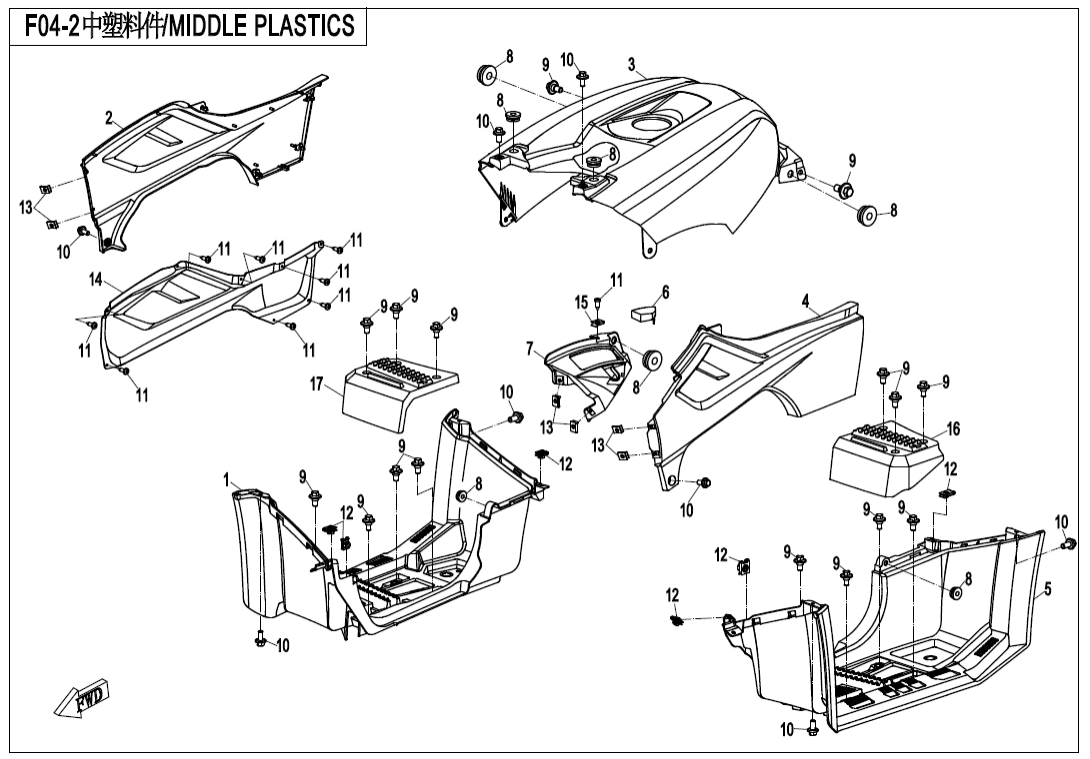

F04‑2 MIDDLE PLASTICS
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V2 MUFFLER (35)
F02‑V3 MUFFLER (36)
F03‑V4 FRAME (34)
F03‑V5 FRAME (34)
F03‑V6 FRAME (34)
F04‑1 FRONT PLASTICS (29)
F04‑2 MIDDLE PLASTICS (29)
F04‑3 REAR PLASTICS (27)
F04‑4-V4 BOTTOM PLASTICS (28)
F04‑4-V5 BOTTOM PLASTICS (28)
F05‑A FRONT SUSPENSION (24)
F05‑B FRONT SUSPENSION (24)
F06‑V4 REAR SUSPENSION (29)
F07‑A FRONT WHEEL (19)
F07‑B FRONT WHEEL (19)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (10)
F10‑1-A‑V2 HANDLEBAR (21)
F10‑1-B‑V2 HANDLEBAR(FOR WITHOUT PARKING SYSTEM ONLY) (13)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B‑V3 STEERING SYSTEM (EPS) (31)
F10‑3-V3 HAND GUARD (17)
F11 REAR WHEEL (17)
F12‑V2 FUEL TANK (21)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V3 ELECTRIC SYSTEM (44)
F15‑2-A‑V2 TOWING WINCH(LIANDA) (13)
F15‑2-B TOWING WINCH(NOVA) (13)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (18)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (29)
F19‑1-A DECAL KITS(LAVA ORANGE) (17)
F19‑1-B DECAL KITS(FIRE RED) (17)
F19‑1-C DECAL KITS(INJECTED PEARL BLACK) (18)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑2-V4 WARNING DECAL (19)
F19‑3 TOWING LABEL (1)
F20‑V2 TOOLS (8)
F23‑V2 BUMPER (11)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (24)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38‑A OWNER'S MANUAL(EU167) (1)
F38‑B OWNER’S MANUAL(FRENCH) (1)
F38‑C OWNER’S MANUAL(GERMAN) (1)
F40‑V3 TOWBAR (5)
F41‑V3 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FOOT PEDAL,RH9GQL-042032 |
Počet 1 | Cena 2 466 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER LAVA ORANGE9GQV-042022-2000-0YD00 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER TRUE TIMBER CAMO9GQV-042022-2000-0RE00 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER INJECTED PEARL BLACK9GQV-042022-2000-0P600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH SIDE COVER9GQV-042022-2000-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK INJECTED PEARL BLACK9GQ0-042011-0P600 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky UPPER PANEL, FUEL TANK LAVA ORANGE9GQ0-042011-0YD00 |
Počet 1 | Cena 2 713 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK MAPLE CAMO FOR HUNTING, TRUE TIMBER CAMO9GQ0-042011-0RE00 |
Počet 1 | Cena 2 713 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK FERRARI RED9GQ0-042011-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH SIDE PANEL MAPLE CAMO FOR HUNTING9GQL-042021-0RE00 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH SIDE COVER LAVA ORANGE9GQL-042021-0YD00 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH INJECTED PEARL BLACK9GQL-042021-0P600 |
Počet 1 | Cena 1 886 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE PANEL,LH9GQL-042021-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FOOT PEDAL,LH9GQL-042031 |
Počet 1 | Cena 2 510 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOCK COVER9GQ0-042025 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT MAPLE CAMO FOR HUNTING, TRUE TIMBER CAMO9GQ0-042023-0RE00 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER,GEARSHIFT FERRARI RED9GQ0-042023-0R400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER, GEARSHIFT INJECTED PEARL BLACK9GQ0-042023-0P600 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER, GEARSHIFT LAVA ORANGE9GQ0-042023-0YD00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 7 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HEAT INSULATOR, RH SIDE PANEL9GQL-042027 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FOOTREST, LH9GQL-042033 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FOOTREST, RH9GQL-042034 |
Počet 1 | Cena 378 Kč |
