X520‑A T3B (2022)

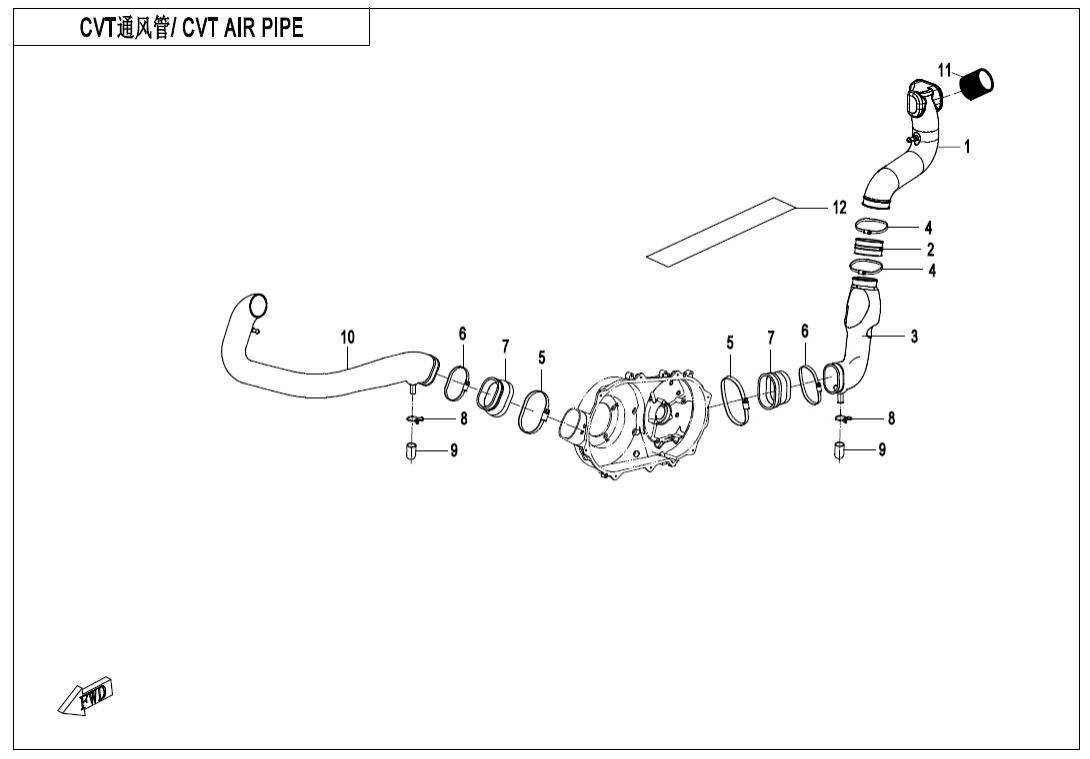

F00‑V2 CVT AIR PIPE
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V2 MUFFLER (35)
F02‑V3 MUFFLER (36)
F03‑V4 FRAME (34)
F03‑V5 FRAME (34)
F03‑V6 FRAME (34)
F04‑1 FRONT PLASTICS (29)
F04‑2 MIDDLE PLASTICS (29)
F04‑3 REAR PLASTICS (27)
F04‑4-V4 BOTTOM PLASTICS (28)
F04‑4-V5 BOTTOM PLASTICS (28)
F05‑A FRONT SUSPENSION (24)
F05‑B FRONT SUSPENSION (24)
F06‑V4 REAR SUSPENSION (29)
F07‑A FRONT WHEEL (19)
F07‑B FRONT WHEEL (19)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (10)
F10‑1-A‑V2 HANDLEBAR (21)
F10‑1-B‑V2 HANDLEBAR(FOR WITHOUT PARKING SYSTEM ONLY) (13)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B‑V3 STEERING SYSTEM (EPS) (31)
F10‑3-V3 HAND GUARD (17)
F11 REAR WHEEL (17)
F12‑V2 FUEL TANK (21)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V3 ELECTRIC SYSTEM (44)
F15‑2-A‑V2 TOWING WINCH(LIANDA) (13)
F15‑2-B TOWING WINCH(NOVA) (13)
F15‑3-V2 FUEL INJECTION SYSTEM (4)
F16 LIGHTS (18)
F17 DASHBOARD (4)
F18‑V2 COOLING SYSTEM (29)
F19‑1-A DECAL KITS(LAVA ORANGE) (17)
F19‑1-B DECAL KITS(FIRE RED) (17)
F19‑1-C DECAL KITS(INJECTED PEARL BLACK) (18)
F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)
F19‑2-V4 WARNING DECAL (19)
F19‑3 TOWING LABEL (1)
F20‑V2 TOOLS (8)
F23‑V2 BUMPER (11)
F27‑A FRONT CV SHAFT(ODM) (3)
F27‑B FRONT CV SHAFT(SPS) (4)
F28‑A REAR CV SHAFT(ODM) (4)
F28‑B REAR CV SHAFT(SPS) (5)
F30 DRIVETRAIN SYSTEM (24)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38‑A OWNER'S MANUAL(EU167) (1)
F38‑B OWNER’S MANUAL(FRENCH) (1)
F38‑C OWNER’S MANUAL(GERMAN) (1)
F40‑V3 TOWBAR (5)
F41‑V3 AIR FILTER ASSY. (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT PART, CVT INLET PIPE9GQ0-000201-10000 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky JOINT,AIR INLET PIPE,CVT9GQ0-000205 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AIR INLET PIPE,CVT9GQ0-000206 |
Počet 1 | Cena 522 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9030-000109 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky A-TYPE CLAMP 78-1019010-000105 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky JOINT,CVT AIR INLET PIPE9GQ0-000203 |
Počet 2 | Cena 276 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AIR OUTLET PIPE,CVT9GQL-000202 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PRE FILTER9GQ0-000204 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCROLL PAPER, HEAT INSULATION 50*0.062（m）TFQ004 |
Počet 1 | Cena 72,54 Kč |
