Gladiator X520

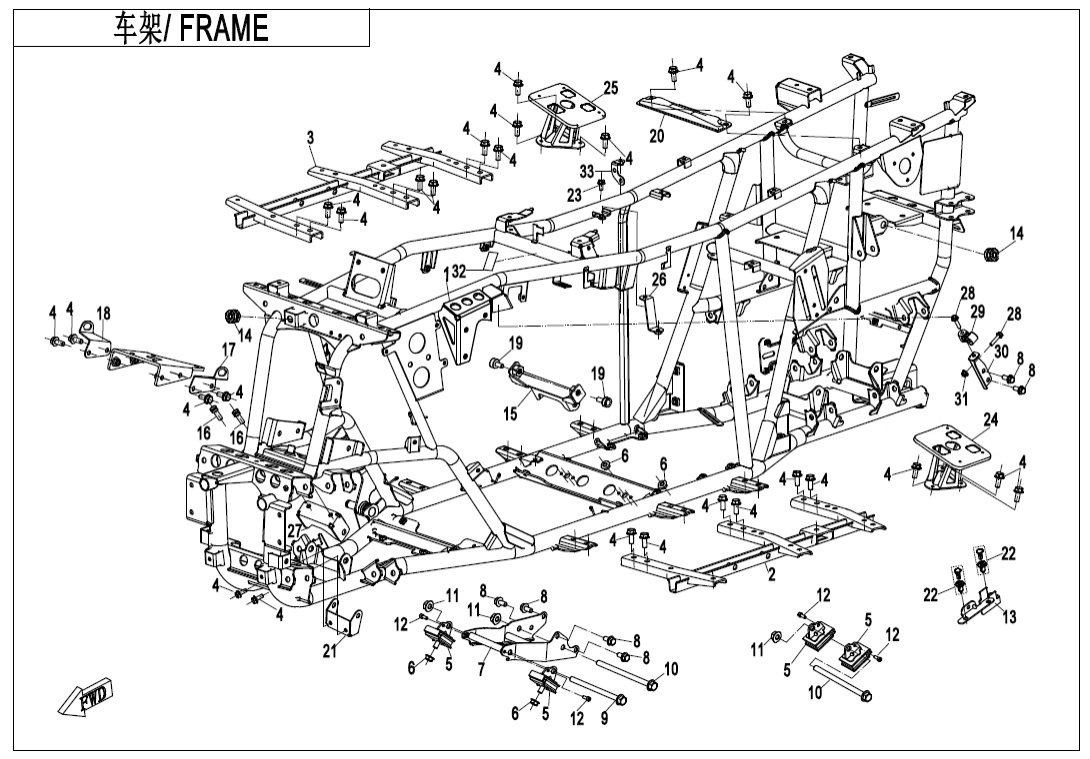

X520‑A T3B (2021) F03‑V4 FRAME F00‑V2 CVT AIR PIPE (12)  F01 LOCK KIT (2)  F02‑V1 MUFFLER (33)  F02‑V2 MUFFLER (36)  F03‑V4 FRAME (34)  F03‑V5 FRAME (34)  F04‑1 FRONT PLASTICS (33)  F04‑2 MIDDLE PLASTICS (28)  F04‑3 REAR PLASTICS (32)  F04‑4-V4 BOTTOM PLASTICS (28)  F05‑A FRONT SUSPENSION (24)  F05‑B FRONT SUSPENSION (24)  F06‑V4 REAR SUSPENSION (28)  F07‑A FRONT WHEEL (20)  F07‑B FRONT WHEEL (20)  F08‑1-B‑V2 BRAKE SYSTEM (38)  F08‑2 PARKING SYSTEM (9)  F10‑1-A‑V1 HANDLEBAR (23)  F10‑1-A‑V2 HANDLEBAR (23)  F10‑1-B‑V1 HANDLEBAR(FOR WITHOUT PARKING SYSTEM ONLY) (14)  F10‑1-B‑V2 HANDLEBAR(FOR WITHOUT PARKING SYSTEM ONLY) (14)  F10‑2-A STEERING SYSTEM (20)  F10‑2-B‑V3 STEERING SYSTEM (EPS) (31)  F10‑3-V3 HAND GUARD (19)  F11 REAR WHEEL (17)  F12‑V2 FUEL TANK (21)  F13 SEAT (4)  F14‑V2 RACK (11)  F15‑1-V3 ELECTRIC SYSTEM (44)  F15‑2-A‑V2 TOWING WINCH(LIANDA) (13)  F15‑2-B TOWING WINCH(NOVA) (13)  F15‑3-V1 FUEL INJECTION SYSTEM (5)  F15‑3-V2 FUEL INJECTION SYSTEM (4)  F16 LIGHTS (18)  F17 DASHBOARD (4)  F18‑V2 COOLING SYSTEM (29)  F19‑1-A DECAL KITS(LAVA ORANGE) (17)  F19‑1-B DECAL KITS(FIRE RED) (17)  F19‑1-C DECAL KITS(INJECTED PEARL BLACK) (18)  F19‑1-D DECAL KITS(TRUE TIMBER CAMO) (9)  F19‑2-V4 WARNING DECAL (19)  F19‑3 TOWING LABEL (1)  F20‑V2 TOOLS (8)  F23‑V2 BUMPER (11)  F27‑A FRONT CV SHAFT(ODM) (3)  F27‑B FRONT CV SHAFT(SPS) (4)  F28‑A REAR CV SHAFT(ODM) (4)  F28‑B REAR CV SHAFT(SPS) (5)  F30 DRIVETRAIN SYSTEM (24)  F31‑V4 FRONT AXLE (75)  F32 GEAR SHIFTING (28)  F33‑V2 REAR AXLE (39)  F38‑A OWNER'S MANUAL(EU167) (2)  F38‑B OWNER’S MANUAL(FRENCH) (1)  F38‑C OWNER’S MANUAL(GERMAN) (1)  F40‑V3 TOWBAR (5)  F41‑V3 AIR FILTER ASSY. (19)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

Sestava rámu

9GQL-031000-A0000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
01
Název součástky
Kód součástky

Sestava rámu

9GQL-031000-B0000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

FOOT PEDAL,LH

9GQL-039100

Počet 1 Cena 871
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

FOOT PEDAL,RH

9GQL-039200

Počet 1 Cena 871
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

BOLT M8x20

30006-080020810

Počet 26 Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

DAMPER

401B-000200-10000

Počet 4 Cena 479
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

NUT M10x1.25

30204-102810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT BRACKET,ENGINE

9CR6-001100-20000

Počet 1 Cena 725
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

Šroub

30006-103020810

Počet 6 Cena 29,02
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

Šroub

30006-122170810

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

Šroub

30006-122180810

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

Matice

30204-122810

Počet 3 Cena 14,51
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

SCREW M6x12

30102-060012810

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

BRACKET COMP., ECU

9GQA-030020

Počet 1 Cena 109
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

RUBBER SLEEVE, FRONT LICENSE BRACKET

5020-031001

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

UPPER LINK SEAT,REAR AXLE

9GQ0-030070-10000

Počet 1 Cena 319
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

Šroub (vrut)

30102-080020110

Alternativy: 30102-080020810

Počet 2 Cena 14,51
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

BRACKET,INNER FENDER(LH)

9GQ0-030004

Počet 1 Cena 72,54
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

BRACKET,INNER FENDER(RH)

9GQ0-030005

Počet 1 Cena 72,54
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

Šroub (vrut)

30102-102020810

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

FIXING BRACKET,SEAT

9GQ0-030010-10000

Počet 1 Cena 174
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

UPPER MOUNTING SEAT,REAR AXLE

9GQ0-030110

Počet 1 Cena 116
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

PLASTIC CLIPS

9060-040310

Počet 2 Cena 14,52
 ks
Číslo
na výkresu
23
Název součástky
Kód součástky

BOLT M6x12

30006-060012810

Alternativy: 30006-060012870

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
24
Název součástky
Kód součástky

LH BRACKET,FOOT PEDAL

9GQL-039300

Počet 1 Cena 813
 ks
Číslo
na výkresu
25
Název součástky
Kód součástky

RH BRACKET,FOOT PEDAL

9GQL-039400

Počet 1 Cena 813
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

LINKING BRACKET,AIR FILTER

9GQ0-030080

Alternativy: 9GQV-030080-1400

Počet 1 Cena 58,03
 ks
Číslo
na výkresu
27
Název součástky
Kód součástky

UPPER CONNECTING PLATE BRACKET, FRONT AXLE

9GQ0-030050-10000

Počet 1 Cena 261
 ks
Číslo
na výkresu
28
Název součástky
Kód součástky

BOLT M8x35

30006-080035810

Počet 2 Cena 29,02
 ks
Číslo
na výkresu
29
Název součástky
Kód součástky

CONNECTING PARTS, ENGINE UPPER BRACKET

7020-000160

Počet 1 Cena 290
 ks
Číslo
na výkresu
30
Název součástky
Kód součástky

SIDE SUPPORT ASSY

9DR7-030120

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
31
Název součástky
Kód součástky

NUT M8

30204-080810

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
32
Název součástky
Kód součástky

GLUE FILM, REAR FORK

6NQ0-190005

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
33
Název součástky
Kód součástky

LOCK PLATE, WIRE

9GQ0-030131

Počet 1 Cena 43,56
 ks
