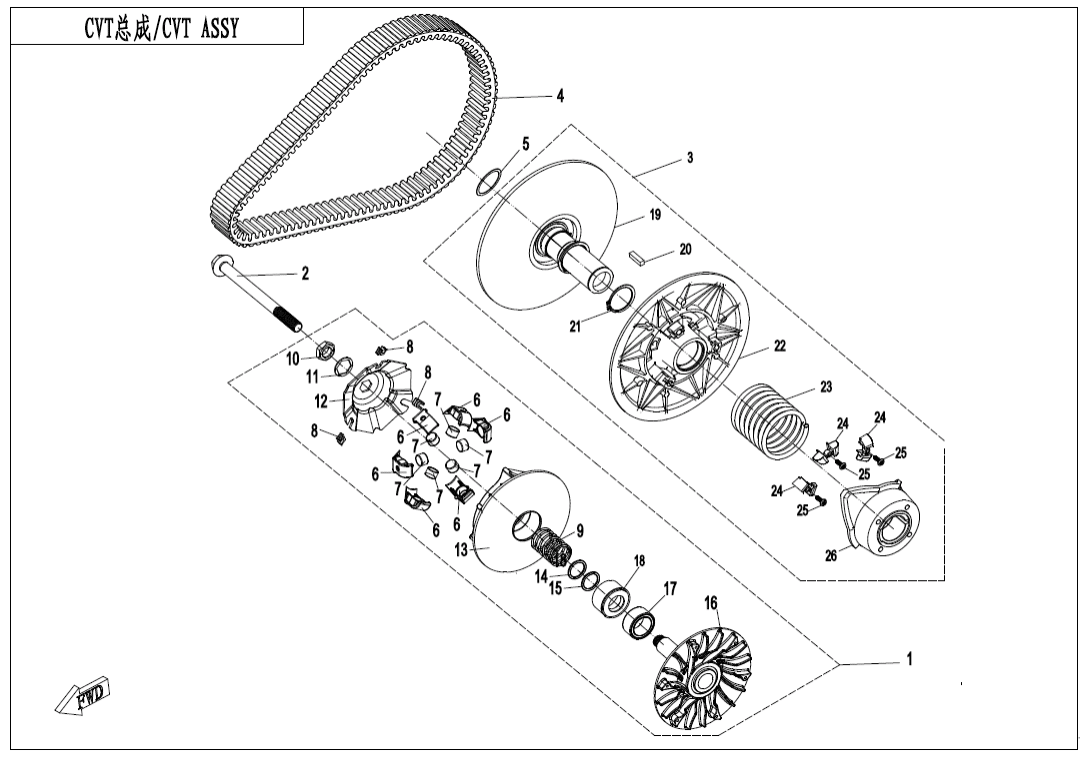

E05 CVT ASSY (30)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (34)
E06‑3 TRANSMISSION SYSTEM(3) (34)
E07 OIL PUMP ASSY. (14)
E08 WATER PUMP ASSY. (11)
E09‑A STARTING SYSTEM(WITHOUT RECOIL START) (9)
E09‑B STARTING SYSTEM(WITH RECOIL START) (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRIVE PULLEY0GRB-051000-00030 Alternativy: 0GRB-051000-10030 |
Počet 1 | Cena 28 820 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0JY0-050001-00001 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PULLEY, DRIVEN0GR0-052000 |
Počet 1 | Cena 16 515 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ŘEMEN CVT0180-055000-0004 |
Počet 1 | Cena 4 519 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ŘEMEN CVT0180-055000-0003 |
Počet 1 | Cena 4 519 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ŘEMEN CVT0180-055000-0001 Alternativy: 0180-055000-0003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ŘEMEN CVT0180-055000-0002 Alternativy: 0180-055000-0004 |
Počet 1 | Cena 4 519 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001 Alternativy: 0GR0-050001-00001 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Počet 6 | Cena 606 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WEIGHT ROLLER0GR0-051004-20000 |
Počet 6 | Cena 186 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NYLON SLIDER0GR0-051006 |
Počet 3 | Cena 559 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0GR0-051003-20000 |
Počet 1 | Cena 528 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT, DRIVE PULLEY0GR0-051008-00010 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT, DRIVE PULLEY0GR0-051008 Alternativy: 0GR0-051008-00010 |
Počet 1 | Cena 513 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEXAGONAL BORE WASHER0GR0-051007 |
Počet 1 | Cena 606 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RAMP PLATE0GR0-051002 Alternativy: 0GR0-051002-00001 |
Počet 1 | Cena 2 173 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PRIMARY LOOSE PULLEY ASSY.0GR0-051100 Alternativy: 0JYA-051100 |
Počet 1 | Cena 13 299 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NYLON WASHER0GR0-051009 Alternativy: 0GR0-051009-10000 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PRIMARY TIGHT PULLEY ASSY.0GR0-051200-10010 Alternativy: 0GR0-051200-10011 |
Počet 1 | Cena 17 276 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky OVERRIDING CLUTCH0GR0-051300 |
Počet 1 | Cena 5 200 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Počet 1 | Cena 2 035 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DRIVEN FIXED PULLEY ASSY0GR0-052100 |
Počet 1 | Cena 15 008 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TAPER KEY0GR0-052003 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CIRCLIP0GR0-052004 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky DRIVEN SLIDING PULLEY ASSY0GR0-052200 |
Počet 1 | Cena 10 161 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SPRING, DRIVEN PULLEY0GR0-052001 |
Počet 1 | Cena 3 356 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky NYLON BLOCK0GR0-052005 |
Počet 3 | Cena 404 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Šroub (vrut)0GR0-052006 |
Počet 3 | Cena 124 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CAM PLATE0GR0-052002 |
Počet 1 | Cena 4 071 Kč |
