X520‑A T3B (2017)
Motor

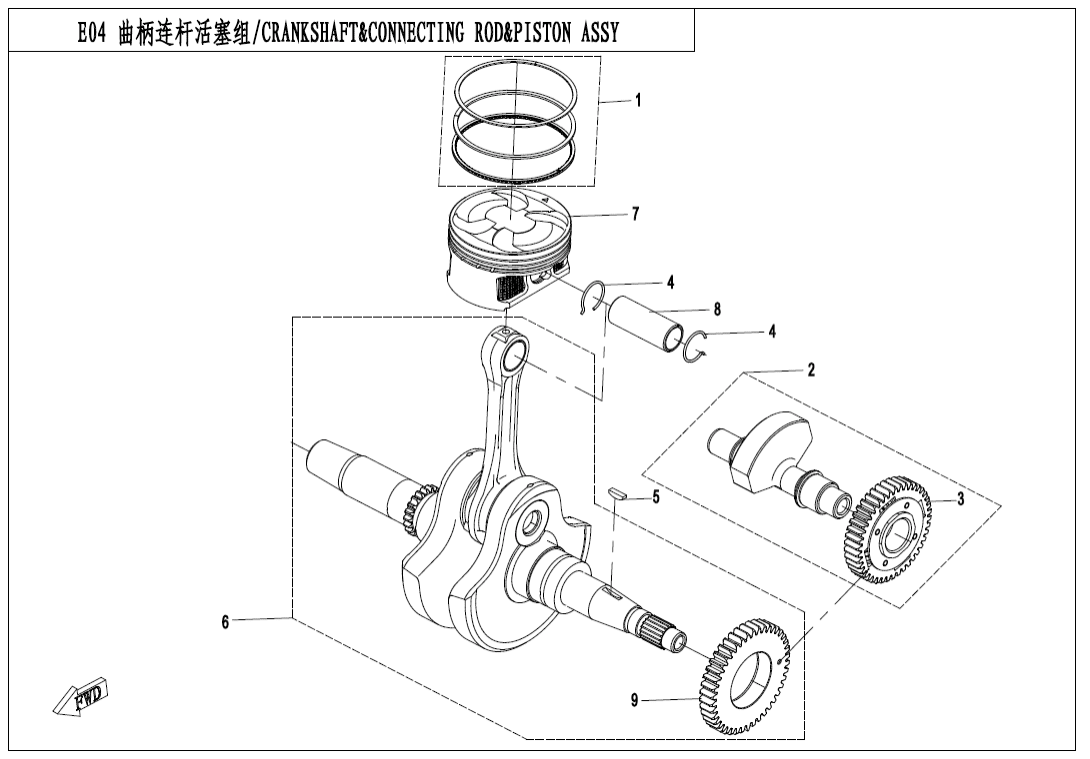

E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY
E01 CRANCKCASE ASSY. (4)
E01‑1 LEFT CRANKCASE ASSY. (29)
E01‑2 RIGHT CRANKCASE ASSY. (16)
E01‑3 CVT CASE ASSY. (22)
E01‑4-A LEFT CRANKCASE COVER ASSY.(WITHOUT RECOIL START) (27)
E01‑4-B LEFT CRANKCASE COVER ASSY.(WITH RECOIL START) (25)
E02 CYLINDER HEAD @^ CYLINDER ASSY. (4)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD ASSY. (36)
E02‑2-V2 CYLINDER HEAD ASSY. (36)
E02‑3 CYLINDER ASSY. (11)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (9)
E03‑A MAGNETO ASSY. (3)
E03‑B MANGETO ASSY. (3)
E03‑C MANGETO ASSY.(FOR EPS) (3)
E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY (14)
E05 CVT ASSY (30)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (34)
E06‑3 TRANSMISSION SYSTEM(3) (34)
E07 OIL PUMP ASSY. (14)
E08 WATER PUMP ASSY. (11)
E09‑A STARTING SYSTEM(WITHOUT RECOIL START) (9)
E09‑B STARTING SYSTEM(WITH RECOIL START) (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SHAFT,BALANCER0GR0-160000-00020 Alternativy: 0GR0-160000-00021 |
Počet 1 | Cena 5 339 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SHAFT,BALANCER0GR0-160000-00010 Alternativy: 0GR0-160000-00011 |
Počet 1 | Cena 5 339 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEAR,BALANCE SHAFT0700-161000-00020 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEAR,BALANCE SHAFT0700-161000-00010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANK SHAFT COMP0GR0-041000-00020 |
Počet 1 | Cena 12 956 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANK SHAFT COMP0GR0-041000-00010 Alternativy: 0GR0-041000-10013 |
Počet 1 | Cena 12 956 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON II0800-040001-20020 Alternativy: 0800-040001-20022 |
Počet 1 | Cena 1 755 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON I0800-040001-20010 Alternativy: 0800-040001-20012 |
Počet 1 | Cena 1 755 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVING GEAR, BALANCER SHAFT0700-041101-00020 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVE GEAR,BALANCE SHAFT0700-041101-00010 Alternativy: 0700-041101-10010 |
Počet 1 | Cena 1 770 Kč |
