X520‑A T3B (2017)

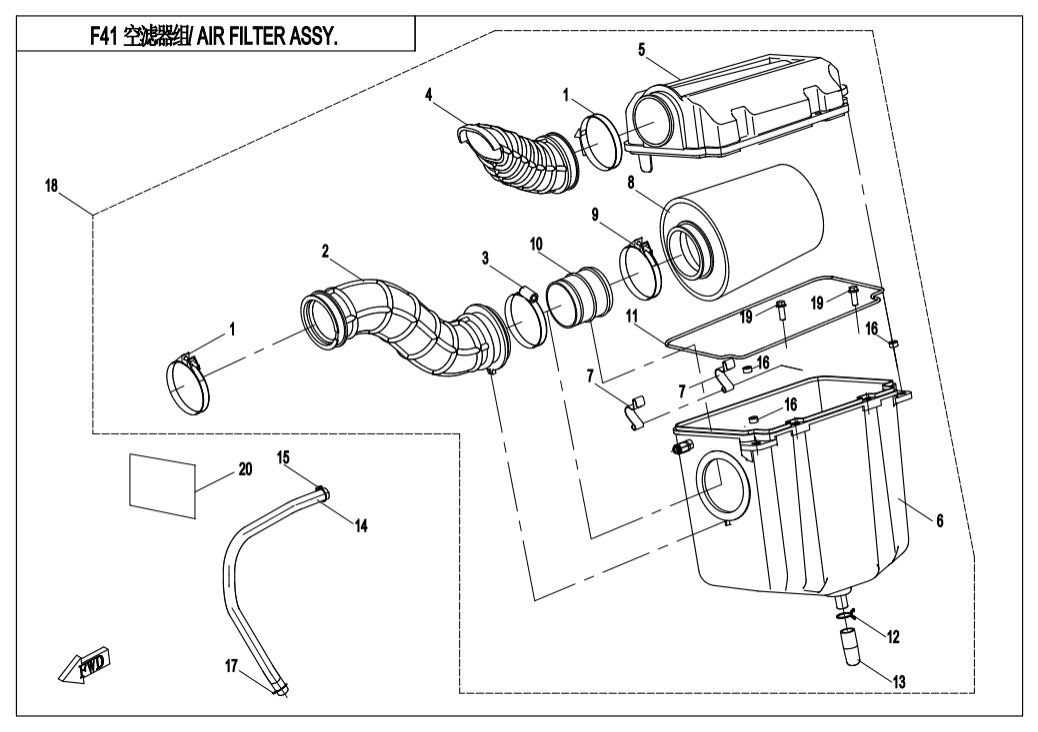

F41 AIR FILTER ASSY
F00‑2 CVT AIR PIPE@^SIDE COVE (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F03‑V2 FRAME (32)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (30)
F05 FRONT SUSPENSION (25)
F06‑V1 REAR SUSPENSION (30)
F06‑V2 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (21)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (44)
F15‑2 TOWING WINCH (11)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHTS (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1-V1 WARNING DECAL (17)
F19‑1-V2 WARNING DECAL (17)
F19‑1-V3 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (11)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31‑V1 FRONT AXLE (86)
F31‑V2 FRONT AXLE (81)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40‑V1 TOWBAR (7)
F40‑V2 TOWBAR (7)
F41 AIR FILTER ASSY (16)
Motor (322)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLAMP 6701A0-110003 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky EXHAUST PIPE0GR0-110005 Alternativy: 0GR0-110005-20000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP0GR0-110008 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PIPE,AIR INTAKE0GR0-110003 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER HOUSING, AIR FILTER0GR0-110002-10000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOWER HOUSING, AIR FILTER0GR0-110001-10000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLASP0180-110003 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FILTER ELEMENT, AIR BOX0800-112000-00001 Alternativy: 0800-112000-20010 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Vzduchový filtr0800-112000 Alternativy: 0800-112000-20010 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP 640120-110001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECT PIPE,FILER ELEMENT0GR0-110004 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEAL RING,AIR FILTER0GR0-110006 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BREATHER HOSE,CRANKCASE0GR0-110007-10000 Alternativy: 0GR0-110007-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP A1430601-114010 |
Cena 14,51 Kč |
