X520‑A T3B (2017)

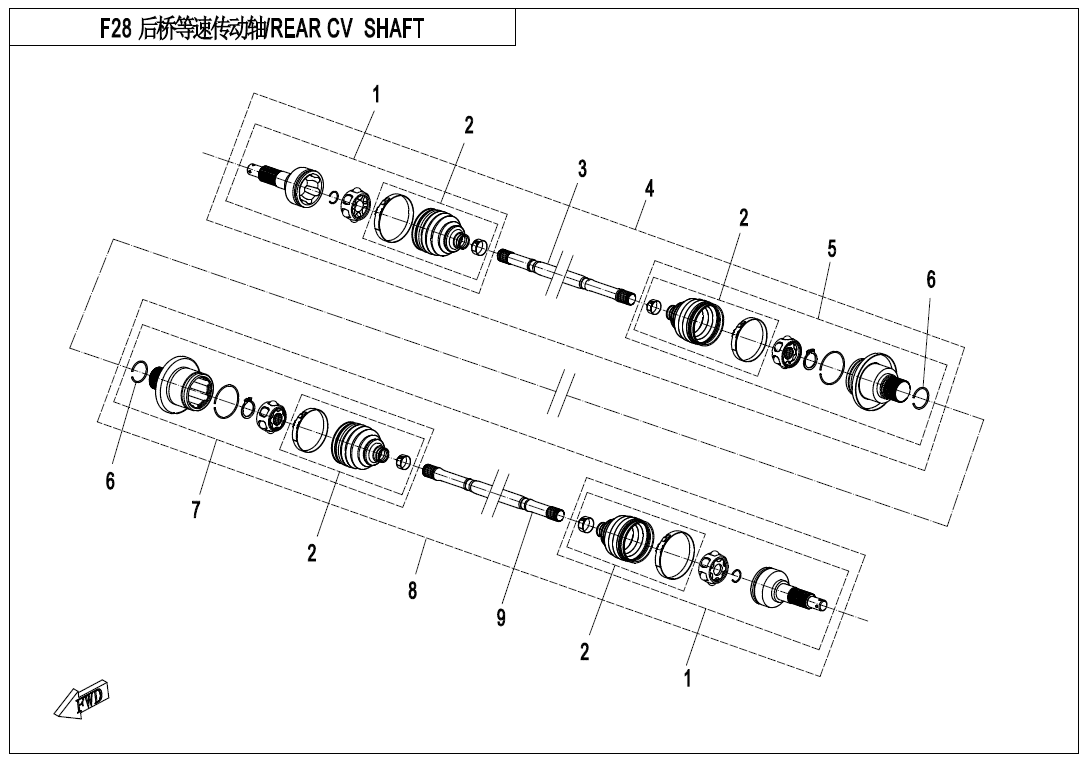

F28 REAR CV SHAFT
F00‑2 CVT AIR PIPE@^SIDE COVE (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F03‑V2 FRAME (32)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (30)
F05 FRONT SUSPENSION (25)
F06‑V1 REAR SUSPENSION (30)
F06‑V2 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (21)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (44)
F15‑2 TOWING WINCH (11)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHTS (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1-V1 WARNING DECAL (17)
F19‑1-V2 WARNING DECAL (17)
F19‑1-V3 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (11)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31‑V1 FRONT AXLE (86)
F31‑V2 FRONT AXLE (81)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40‑V1 TOWBAR (7)
F40‑V2 TOWBAR (7)
F41 AIR FILTER ASSY (16)
Motor (322)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BEARING KIT, FRONT FIXED END9CRB-2701A0 |
Počet 2 | Cena 2 765 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DUST BOOT KIT, FIXED END9GQ0-280150 |
Počet 4 | Cena 544 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INTERMEDIATE SHAFT9GQS-280206 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR CV DRIVE SHAFT,RH9GQS-280200 |
Počet 1 | Cena 5 609 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BEARING KIT, REAR MOTION END(RH)9GQ0-280240 |
Počet 1 | Cena 2 564 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WIRE CIRCLIP9010-280102-00001 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BEARING KIT, REAR MOTION END(LH)9GQ0-280140 |
Počet 1 | Cena 2 564 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR CV DRIVE SHAFT,LH9GQS-280100 |
Počet 1 | Cena 5 609 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INTERMEDIATE SHAFT9GQS-280106 |
Počet 1 | Cena cena není stanovena | není skladem |
