X520‑A T3B (2017)

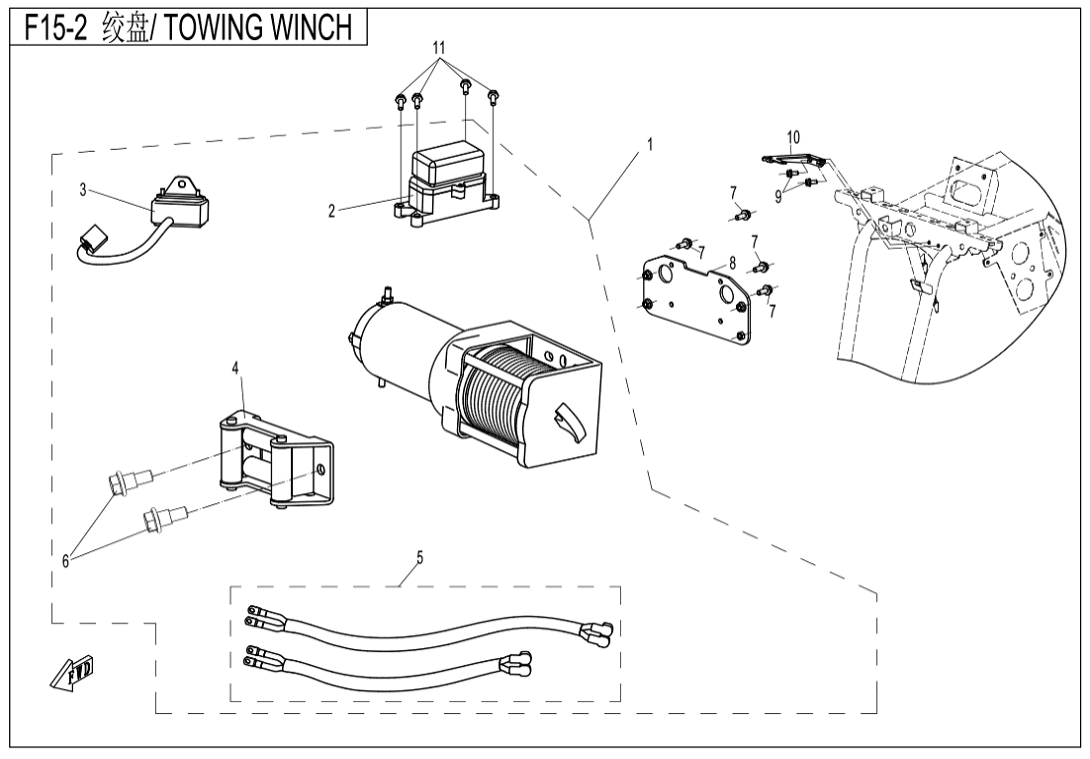

F15‑2 TOWING WINCH
F00‑2 CVT AIR PIPE@^SIDE COVE (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F03‑V2 FRAME (32)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (30)
F05 FRONT SUSPENSION (25)
F06‑V1 REAR SUSPENSION (30)
F06‑V2 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (21)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (44)
F15‑2 TOWING WINCH (11)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHTS (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1-V1 WARNING DECAL (17)
F19‑1-V2 WARNING DECAL (17)
F19‑1-V3 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (11)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31‑V1 FRONT AXLE (86)
F31‑V2 FRONT AXLE (81)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40‑V1 TOWBAR (7)
F40‑V2 TOWBAR (7)
F41 AIR FILTER ASSY (16)
Motor (322)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WINCH ASSY9GQL-150700 Alternativy: 9GQL-150700-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CONTROL RELAY9010-150720-4000 |
Počet 1 | Cena 3 134 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SWITCH, WINCH7020-150710 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CABLE PULLEY9030-150730 |
Počet 1 | Cena 1 059 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CABLE,WINCH9GQL-150730 Alternativy: 9GQL-150730-00001 |
Počet 1 | Cena 1 306 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M10×2530004-100025810 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INSTALLING BRACKET,WINCH9GQ0-030090 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET,WINCH RELAY9GQ0-030020 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč |
