X520‑A T3B (2017)

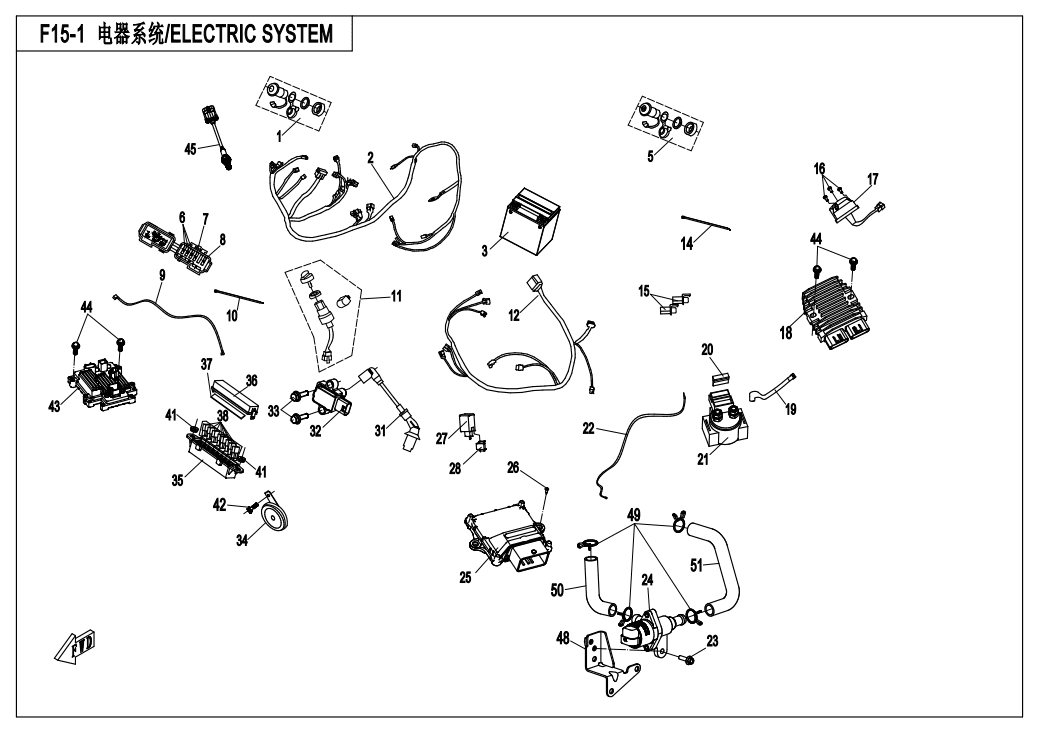

F15‑1 ELECTRIC SYSTEM
F00‑2 CVT AIR PIPE@^SIDE COVE (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F03‑V2 FRAME (32)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (30)
F05 FRONT SUSPENSION (25)
F06‑V1 REAR SUSPENSION (30)
F06‑V2 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (21)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (44)
F15‑2 TOWING WINCH (11)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHTS (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1-V1 WARNING DECAL (17)
F19‑1-V2 WARNING DECAL (17)
F19‑1-V3 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (11)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31‑V1 FRONT AXLE (86)
F31‑V2 FRONT AXLE (81)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40‑V1 TOWBAR (7)
F40‑V2 TOWBAR (7)
F41 AIR FILTER ASSY (16)
Motor (322)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OUTPUT SEAT,POWER9GQ0-150500 Alternativy: 9GQ0-150500-10000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Hlavní kabel9GQ2-150100 |
Počet 1 | Cena 7 863 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BATTERY31023000 |
Počet 1 | Cena 3 597 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OUTPUT SEAT, USB9GQ0-150600 Alternativy: 9GQ0-150600-10000 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FUSE806A-151303 Alternativy: 806A-151305 |
Počet 3 | Cena 247 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FUSE (5A)8080-151301 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NEGATIVE WIRE,BATTERY9GQL-150230 Alternativy: 9GQL-150230-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LOCK KIT9GQ0-010100 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky AUXILIARY CABLE, EFI9GQB-150300 |
Počet 1 | Cena 4 019 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky TIE BAND9010-150004 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DIODE, STARTER6090-150500 |
Počet 3 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky POWER SOCKET，TRAILER7020-150800 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REGULATOR01AA-177000 |
Počet 1 | Cena 3 264 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REGULATOR0800-177000-10000 |
Počet 1 | Cena 6 703 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky POSITIVE WIRE,BATTERY9GQL-150210 Alternativy: 9GQL-150210-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CHIP-TYPE FUSE(30A)7020-150111 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky STARTER RELAY9CR6-150310 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CABLE,STARTING MOTOR9GQ0-150220 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STEEPING MOTOR ASSY.0GQ0-175000 |
Počet 1 | Cena 3 134 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky Řídící jednotka ECU0GR0-174000-50000 |
Počet 1 | Cena 11 606 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Přerušovač blinkrů9GQ1-150340 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CUSHION WASHER, FLASHER8010-150002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky HIGH-TENSION CABLE0GRB-178000 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 1 | Cena 1 567 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky ELECTRIC HORN5020-150700 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky RELAY BOX7020-040411 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky COVER,RELAY BOX7020-040412 Alternativy: 7020-040412-10000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky RUBBER WASHER,RELAY BOX COVER7020-040414 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 11 | Cena 131 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky EPS CONTROLLER9GQ0-151000 Alternativy: 9CR6-150810-10000 |
Počet 1 | Cena 15 988 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky OXYGEN SENSOR018B-176000 |
Počet 1 | Cena 5 818 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky BRACKET,STEEPING MOTOR9GQA-030010 Alternativy: 9GQA-030010-20000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky CLAMP A1830601-118010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky EXHAUST PIPE,STEEPING MOTOR9GQA-001002 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky INLET PIPE,STEEPING MOTOR9GQA-001001 |
Počet 1 | Cena 653 Kč |
