X520‑A T3B (2017)

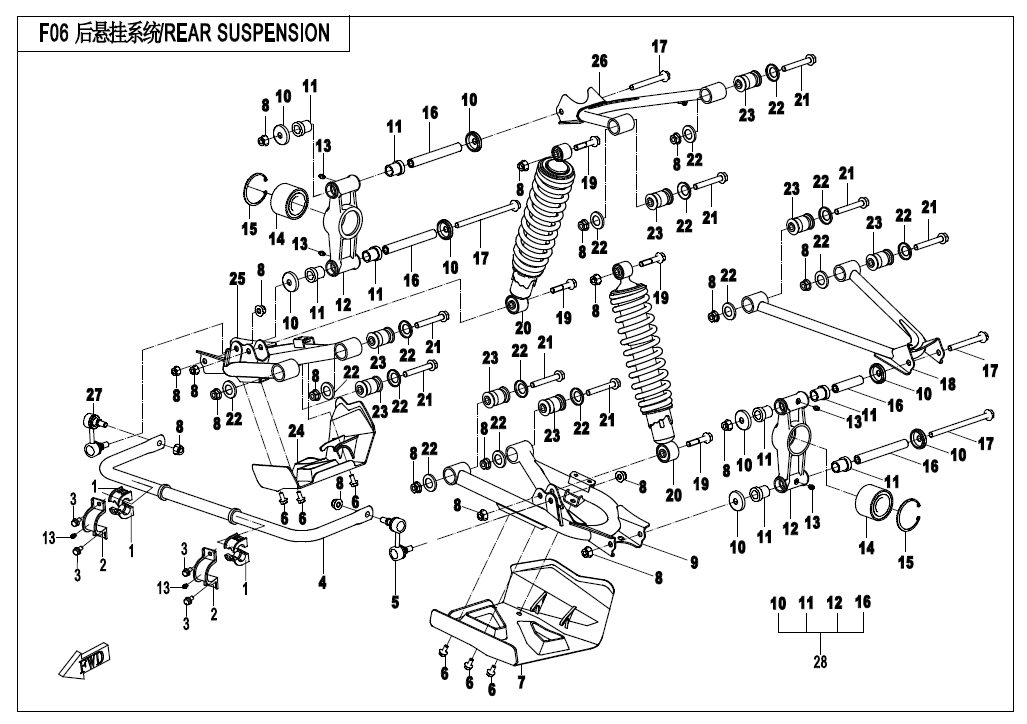

F06‑V1 REAR SUSPENSION
F00‑2 CVT AIR PIPE@^SIDE COVE (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F03‑V2 FRAME (32)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (30)
F05 FRONT SUSPENSION (25)
F06‑V1 REAR SUSPENSION (30)
F06‑V2 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (21)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (44)
F15‑2 TOWING WINCH (11)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHTS (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1-V1 WARNING DECAL (17)
F19‑1-V2 WARNING DECAL (17)
F19‑1-V3 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (11)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31‑V1 FRONT AXLE (86)
F31‑V2 FRONT AXLE (81)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40‑V1 TOWBAR (7)
F40‑V2 TOWBAR (7)
F41 AIR FILTER ASSY (16)
Motor (322)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR9GQ0-060003 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky COVER, STABILIZER BAR9GQ0-060601-00001 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub30006-080012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR STABILIZER BAR9GQ0-060610 Alternativy: 9GQ0-060610-10000 |
Počet 1 | Cena 1 655 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BALL PIN （LH）9010-060700-1000 Alternativy: 9010-060700-20000 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PROTECTION PLATE,REAR SUSPENSION(LH)9GQ0-044043 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 20 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky REAR LOWER SWING ARM,LH9GQ0-060210-00001 Alternativy: 9GQ0-060210-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ANTI-DUST CAP9010-060900 |
Počet 8 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BUSH9010-060004 |
Počet 8 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HOLDER，REAR WHEEL AXLE9010-060001 Alternativy: 9010-0600A0 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 6 | Cena 131 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BEARING,HUB30499-03080 Alternativy: 9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky MIDDLE SPACER9010-060005 |
Počet 4 | Cena 160 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-102100810 |
Počet 4 | Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR UPPER SWING ARM,LH9GQ0-060110 |
Počet 1 | Cena 2 278 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Zadní tlumič9GQ0-060500 |
Počet 2 | Cena 2 815 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 8 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 16 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 8 | Cena 116 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PROTECTION PLATE,REAR SUSPENSION(RH)9GQ0-044044 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR LOWER SWING ARM,RH9GQ0-060410-00001 Alternativy: 9GQ0-060410-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR UPPER SWING ARM,RH9GQ0-060310 |
Počet 1 | Cena 2 278 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BALL PIN （RH）9010-060800-1000 Alternativy: 9010-060800-20000 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky HOLDER UNIT. REAR WHEEL SHAFT9010-0600A0 |
Počet 2 | Cena 2 786 Kč |
