X520‑A T3B (2016)
Motor

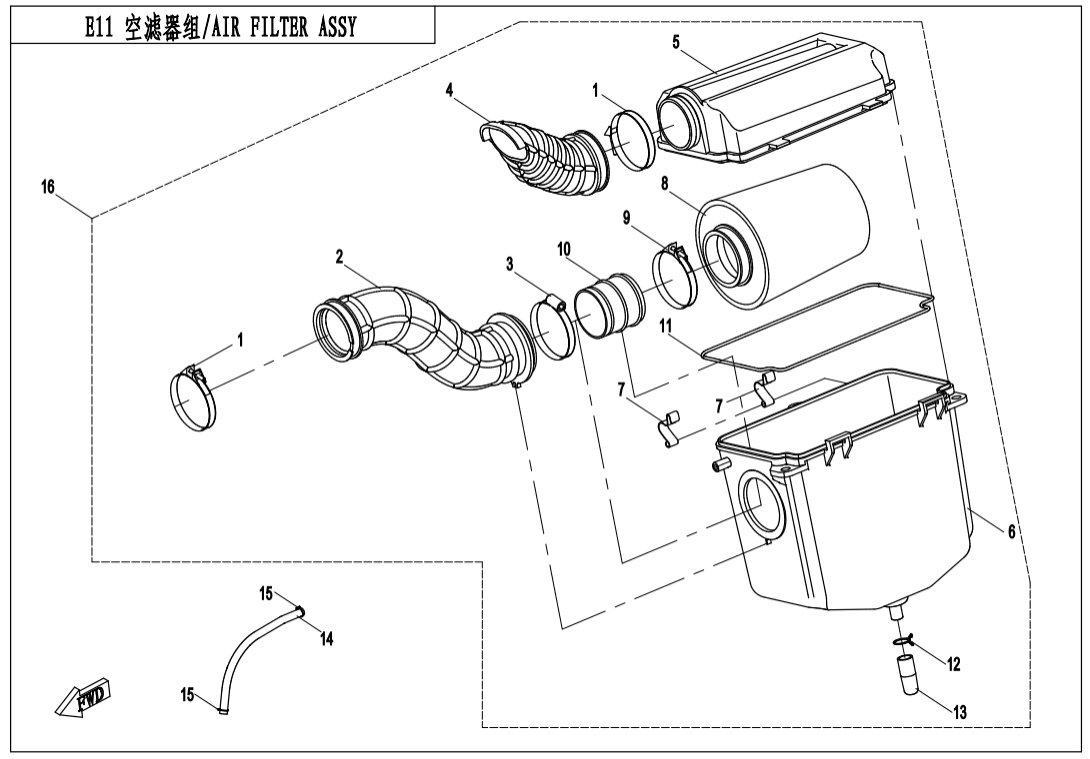

E11 AIR FILTER ASSY(OLD)
E01 CRANCKCASE ASSY. (4)
E01‑1 LEFT CRANKCASE ASSY. (37)
E01‑2 RIGHT CRANKCASE ASSY(NEW) (23)
E01‑2 RIGHT CRANKCASE ASSY(OLD) (24)
E01‑3 CVT CASE ASSY(NEW) (28)
E01‑3 CVT CASE ASSY(OLD) (25)
E01‑4-A LEFT CRANKCASE COVER ASSY.(WITHOUT RECOIL START,NEW) (27)
E01‑4-A LEFT CRANKCASE COVER ASSY.(WITHOUT RECOIL START,OLD) (26)
E01‑4-B LEFT CRANKCASE COVER ASSY.(WITH RECOIL START,NEW) (25)
E01‑4-B LEFT CRANKCASE COVER ASSY.(WITH RECOIL START,OLD) (24)
E02 CYLINDER HEAD @^ CYLINDER ASSY. (4)
E02‑1 CYLINDER HEAD COVER ASSY. (6)
E02‑2 CYLINDER HEAD ASSY. (36)
E02‑3 CYLINDER ASSY. (11)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (9)
E03‑A MAGNETO ASSY. (3)
E03‑B MANGETO ASSY.(FOR EPS) (3)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY (14)
E05 CVT ASSY (20)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (32)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY. (14)
E08 WATER PUMP ASSY. (11)
E09‑A STARTING SYSTEM(WITHOUT RECOIL START) (9)
E09‑B STARTING SYSTEM(WITH RECOIL START) (16)
E11 AIR FILTER ASSY(OLD) (16)
E11 AIR FILTER ASSY(NEW) (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLAMP 6701A0-110003 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky EXHAUST PIPE0GQ0-110005 Alternativy: 0GQ0-110005-10000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP0GR0-110008 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PIPE,AIR INTAKE0GR0-110003 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER HOUSING,AIR FILTER0GR0-110002 Alternativy: 0GR0-110002-10000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOWER HOUSING,AIR FILTER0GR0-110001 Alternativy: 0GR0-110001-10000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLASP0180-110003 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Vzduchový filtr0800-112000 Alternativy: 0800-112000-20010 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP 640120-110001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECT PIPE,FILER ELEMENT0GR0-110004 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEAL RING,AIR FILTER0GR0-110006 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BREATHER HOSE,CRANKCASE0GR0-110007 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky AIR FILTER ASSY.0GR0-111000 Alternativy: 0GR0-111000-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
