X520‑A T3B (2016)

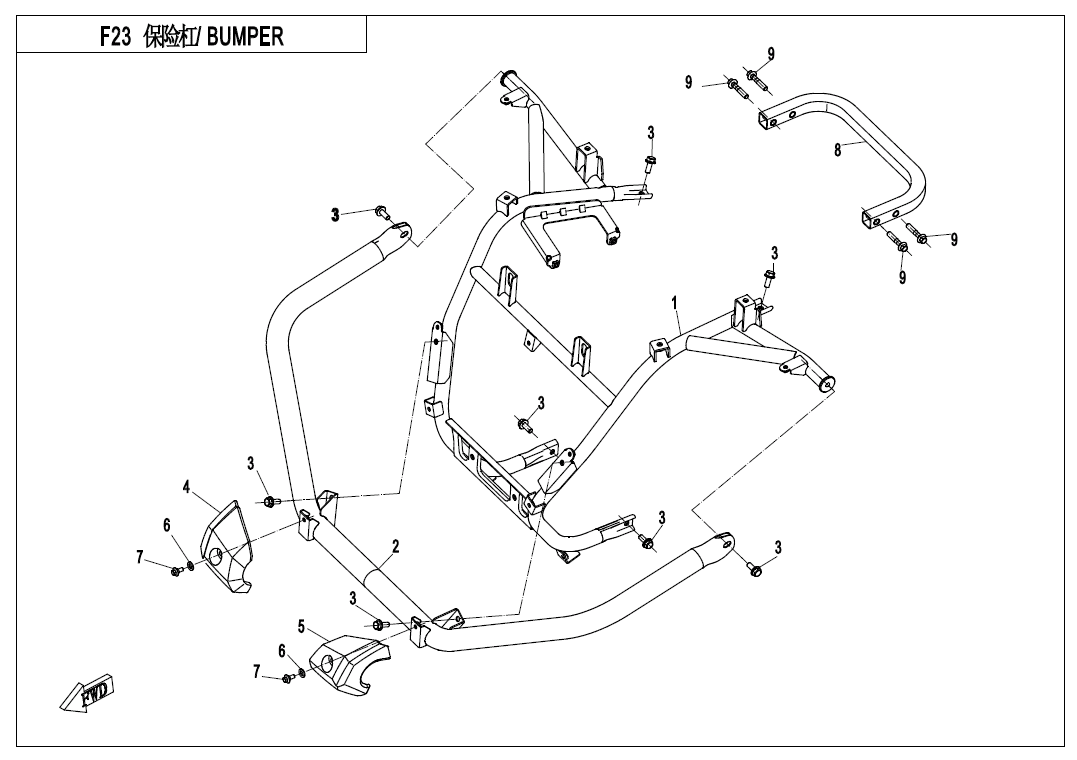

F23 BUMPER
F00‑2 CVT AIR PIPE@^SIDE COVER (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (22)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (47)
F15‑2 TOWING WINCH (10)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHT (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (83)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY (15)
Motor (346)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT BRACKET COMP9GQ0-033000-10000 Alternativy: 9GQ0-033000-30000 |
Počet 1 | Cena 3 496 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BUMPER ASSY.9GQ0-231000-00001 |
Počet 1 | Cena 2 176 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DAMPER BLOCK, RH9GQ0-041043 Alternativy: 9GQ0-041042-10000 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DAMPER BLOCK, LH9GQ0-041042 Alternativy: 9GQ0-041042-10000 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Podložka30306-100110 Alternativy: 30306-100112 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR BUMPER ASSY.9GQ0-232000 Alternativy: 9GQ0-232000-20000 |
Počet 1 | Cena 1 349 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR BUMPER9GQ0-232000-10000 Alternativy: 9GQ0-232000-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 4 | Cena 29,02 Kč |
