X520‑A T3B (2016)

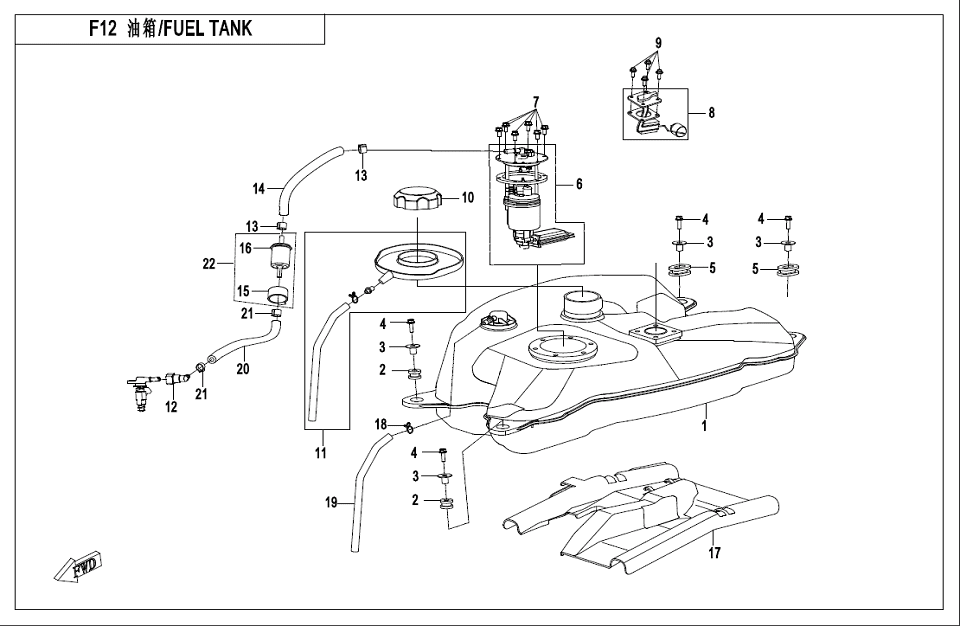

F12 FUEL TANK
F00‑2 CVT AIR PIPE@^SIDE COVER (12)
F01 LOCK KIT (2)
F02 MUFFLER (24)
F03 FRAME (28)
F04‑1 FRONT PLASTICS (38)
F04‑2 MIDDLE PLASTICS (41)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (20)
F08‑1 BRAKE SYSTEM (39)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (27)
F10‑3 HAND GUARD (14)
F11 REAR WHEEL (18)
F12 FUEL TANK (22)
F13 SEAT (4)
F14 RACK (11)
F15‑1 ELECTRIC SYSTEM (47)
F15‑2 TOWING WINCH (10)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHT (18)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (30)
F19‑1 WARNING DECAL (17)
F19‑2-A DECAL(MAPLE CAMO) (1)
F19‑2-B DECAL(PEARL WHITE@^BLACK) (1)
F19‑2-C DECAL(VEHICLES WITH OTHER COLORS) (1)
F20 TOOLS (7)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (23)
F31 FRONT AXLE (83)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (36)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (7)
F41 AIR FILTER ASSY (15)
Motor (346)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK, PLASTIC9GQ0-120100-20000 Alternativy: 9GQ0-120100-30000 |
Počet 1 | Cena 6 253 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky REAR RUBBER BUFFER，FUEL TANK9010-120007 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER BUSH，FUEL TANK9010-120310 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT RUBBER BUFFER，FUEL TANK9010-120006 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FUEL PUMP901F-150900 Alternativy: 901F-150900-10000 |
Počet 1 | Cena 5 165 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub30006-050014810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FUEL LEVEL SENSOR9GQ0-170200 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CAP, FUEL TANK9CR6-120300 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FUEL PAN9GQ0-120300 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE 37020-120230-1000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RUBBER SLEEVE, FUEL FILTER, EFI6090-120221 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FUEL FILTER, EFI805A-120004 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LOWER PANEL,FUEL TANK9GQ0-044011 Alternativy: 9GQ0-044011-20000 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BREATHER HOSE, FUEL TANK9CR6-120001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE9GQ0-120210 Alternativy: 6KJ0-120330-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLAMP φ16.67020-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FUEL FILTER ASSY, EFI6090-120220 |
Počet 1 | Cena 624 Kč |
