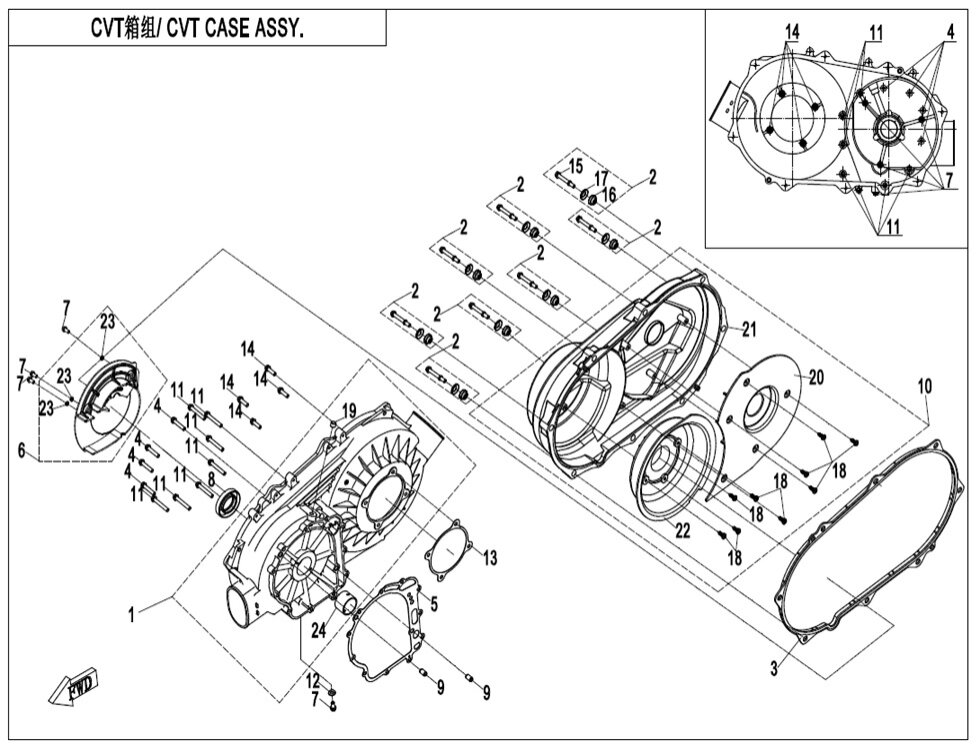

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CVT CASE ASSY0GR0-013100-10001 |
Cena 5 905 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky CVT CASE ASSY0GR0-013100-10002 |
Cena 10 817 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT COMP. CYLINDER HEAD COVER0800-021100 |
Cena 79,80 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING ,'CVT COVER0GR0-013003 |
Cena 348 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PAPER GASKET,CVT CASE0GR0-013001-10000 Alternativy: 0GR0-013001-20000 |
Cena 102 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky STEEL GASKET, CVT CASE0GR0-013001-20000 |
Cena 232 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CVT WIND GUARD ASSY0GR0-013010 |
Cena 450 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OIL SEAL 32X55X100JY0-013103 |
Cena 174 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky COVER, CVT CASE0GR0-013300-20000 |
Cena 3 670 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GASKET(2), CVT CASE0800-012002 |
Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT, CYLINDER HEAD COVER0800-021101-10001 |
Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER WASHER0800-021102 Alternativy: 0800-021102-10000 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CAP, RUBBER WASHER0800-021103 |
Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR HEAT INSULATION COVER0GR0-013302 |
Cena 522 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky COVER, CVT CASE0GR0-013002-20000 Alternativy: 0GR0-013002-20001 |
Cena 2 698 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT HEAT INSULATION GUARD0GR0-013301-20000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Pouzdro0GR0-013012 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PLAIN BEARING, CVT CASE RED0JY0-013102-00010 Alternativy: 0JY0-013102-00011 |
Cena 290 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PLAIN BEARING, CVT CASE BLUE0JY0-013102-00020 Alternativy: 0JY0-013102-00021 |
Cena 290 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PLAIN BEARING, CVT RED RED0JY0-013102-00011 |
Cena 261 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PLAIN BEARING, CVT BLUE0JY0-013102-00021 |
Cena cena není stanovena | není skladem |
