X520‑A EU2 (2016)
Motor

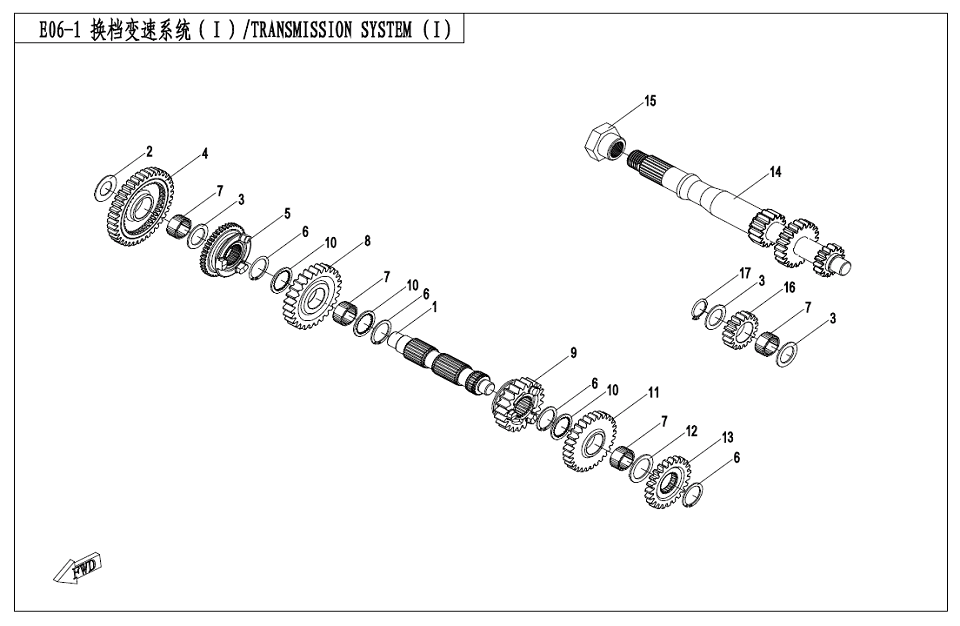

E06‑1 TRANSMISSION SYSTEM(1)
E01 CRANCKCASE ASSY (4)
E01‑1 LEFT CRANKCASE ASSY (42)
E01‑2 RIGHT CRANKCASE ASSY(NEW) (29)
E01‑2 RIGHT CRANKCASE ASSY(OLD) (24)
E01‑3 CVT CASE ASSY(NEW) (26)
E01‑3 CVT CASE ASSY(OLD) (24)
E01‑4 LEFT CRANKCASE COVER ASSY(NEW) (27)
E01‑4 LEFT CRANKCASE COVER ASSY(OLD) (26)
E02 CYLINDER (4)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2 CYLINDER HEAD ASSY (36)
E02‑3 CYLINDER ASSY (11)
E02‑4 CAMSHAFT OF CYLINDER ASSY (9)
E03‑A MAGNETO ASSY (3)
E03‑B MAGNETO ASSY(HIGH‑POWER) (3)
E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY (14)
E05 CVT ASSY (19)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2, NEW) (35)
E06‑2 TRANSMISSION SYSTEM(2, OLD) (35)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STATERING SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SECONDARY SHAFT, DRIVE0GR0-061001 |
Počet 1 | Cena 1 262 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 17.5×32×10800-061002 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GASKET 20.5x30x1.50180-061012 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRIVEN GEAR, LOW RANGE0GR0-061200 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SLIDE GEAR0GR0-061006-10000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIP 250180-061007-0050 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NEEDLE BEARING 20X25X120GR0-060100 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GEAR,HIGHRANGE0GR0-061005 |
Počet 1 | Cena 1 059 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVE GEAR,COUNTER0GR0-061004 Alternativy: 0GR0-061004-00001 |
Počet 1 | Cena 972 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka0GR0-061008 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GEAR,REVERSE0GR0-061003 |
Počet 1 | Cena 972 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 25×34×1.50GR0-061009-00001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GEAR,PARKING0GR0-061002 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky MAIN SHAFT0GR0-060001 |
Počet 1 | Cena 3 961 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT, MAIN DRIVE SHAFT0JY0-060001-00001 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky INTERMEDIATE GEARSHAFT,REVERSE0GR0-060002 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2030801-02005 |
Počet 1 | Cena 14,51 Kč |
