X520‑A EU2 (2016)
Motor

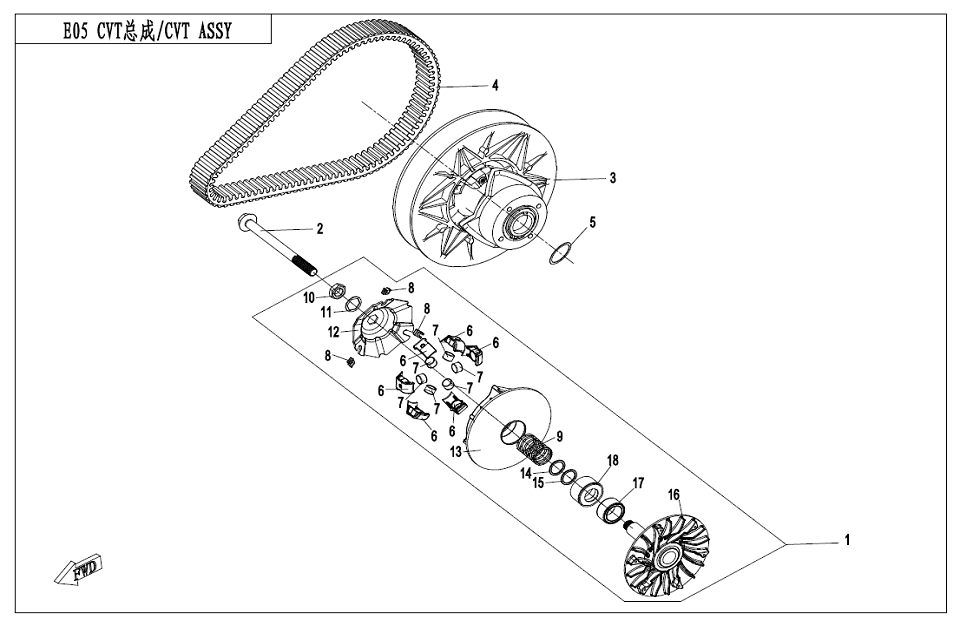

E05 CVT ASSY
E01 CRANCKCASE ASSY (4)
E01‑1 LEFT CRANKCASE ASSY (42)
E01‑2 RIGHT CRANKCASE ASSY(NEW) (29)
E01‑2 RIGHT CRANKCASE ASSY(OLD) (24)
E01‑3 CVT CASE ASSY(NEW) (26)
E01‑3 CVT CASE ASSY(OLD) (24)
E01‑4 LEFT CRANKCASE COVER ASSY(NEW) (27)
E01‑4 LEFT CRANKCASE COVER ASSY(OLD) (26)
E02 CYLINDER (4)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2 CYLINDER HEAD ASSY (36)
E02‑3 CYLINDER ASSY (11)
E02‑4 CAMSHAFT OF CYLINDER ASSY (9)
E03‑A MAGNETO ASSY (3)
E03‑B MAGNETO ASSY(HIGH‑POWER) (3)
E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY (14)
E05 CVT ASSY (19)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2, NEW) (35)
E06‑2 TRANSMISSION SYSTEM(2, OLD) (35)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STATERING SYSTEM (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRIVE PULLEY0GRB-051000-00030 Alternativy: 0GRB-051000-10030 |
Počet 1 | Cena 20 991 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0JY0-050001-00001 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PULLEY, DRIVEN0GR0-052000 |
Počet 1 | Cena 12 869 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ŘEMEN CVT0180-055000 Alternativy: 0180-055000-0003 |
Počet 1 | Cena 4 223 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001 Alternativy: 0GR0-050001-00001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Počet 6 | Cena 493 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WEIGHT ROLLER0GR0-051004-20000 |
Počet 6 | Cena 247 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NYLON SLIDER0GR0-051006 |
Počet 3 | Cena 355 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0GR0-051003-20000 |
Počet 1 | Cena 1 378 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT, DRIVE PULLEY0GR0-051008-00010 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEXAGONAL BORE WASHER0GR0-051007 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RAMP PLATE0GR0-051002 Alternativy: 0GR0-051002-00001 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PRIMARY LOOSE PULLEY ASSY.0GR0-051100 Alternativy: 0JYA-051100 |
Počet 1 | Cena 7 689 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NYLON WASHER0GR0-051009 Alternativy: 0GR0-051009-10000 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PRIMARY TIGHT PULLEY ASSY.0GR0-051200-10000 Alternativy: 0GR0-051200-10010 |
Počet 1 | Cena 9 590 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PRIMARY TIGHT PULLEY ASSY.0GR0-051200-10010 Alternativy: 0GR0-051200-10011 |
Počet 1 | Cena 9 590 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky OVERRIDING CLUTCH0GR0-051300 |
Počet 1 | Cena 4 860 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Počet 1 | Cena 1 255 Kč |
