X520‑A EU2 (2016)

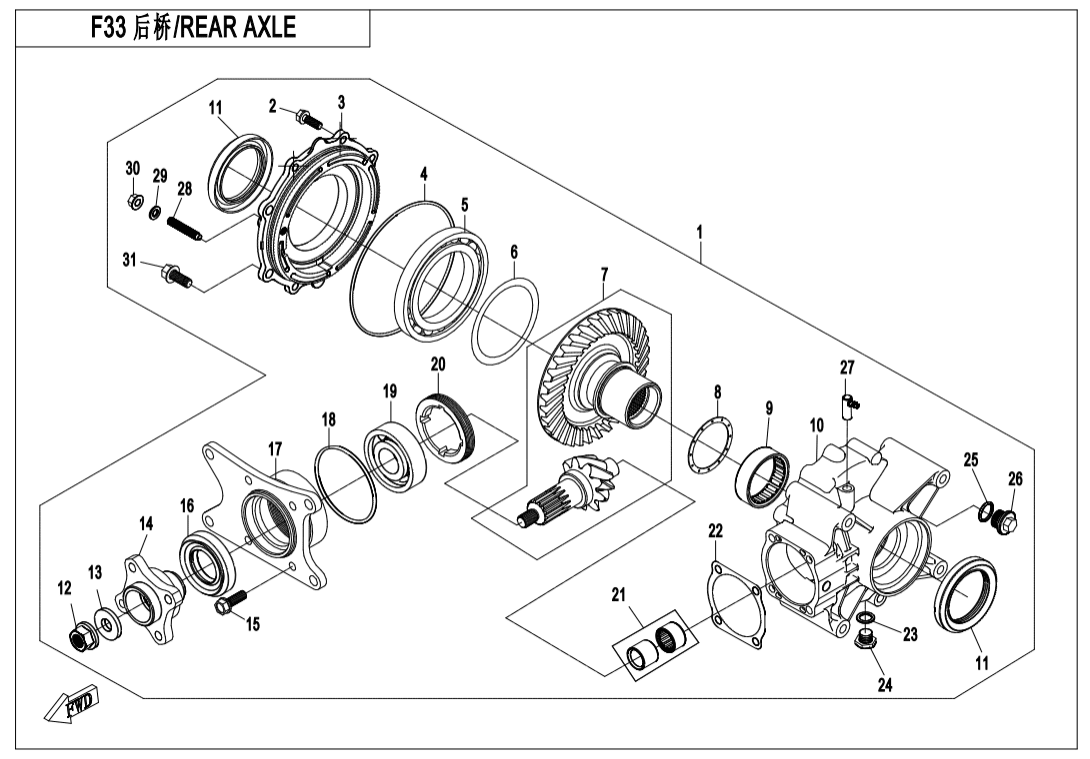

F33 REAR AXLE
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Q520 REAR AXLEQ520-330000 Alternativy: Q520-330000-00001 |
Počet 1 | Cena 29 016 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT SET30008-080025810 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky REAR GEAR BEARING HOUSING0180-334001-0080 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky O-SEAL RING 151×30180-334002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Ložisko30499-08500 |
Počet 1 | Cena 2 147 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky ADJUST SHIM(2) 0.40180-330002-0002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky ADJUST SHIM(2) 0.30180-330002-0001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky ADJUST SHIM(2) 0.20180-330002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BEVEL GEAR COMP. REAR AXLE0180-330010 Alternativy: 0180-330010-00001 |
Počet 1 | Cena 8 211 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(1) 1.80180-330001-0004 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(1) 1.60180-330001-0003 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(1) 1.40180-330001-0002 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(1) 1.20180-330001-0001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUST SHIM(1) 1.00180-330001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NEEDLE BEARING30404-05500 |
Počet 1 | Cena 493 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CASE, REAR AXLEQ520-332001-00001 Alternativy: Q520-332001-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OIL SEAL0180-334003 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Matice0180-331009-0020 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka0180-331008-0050 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky COUPLER, REAR AXLEQ520-331006 |
Počet 1 | Cena 1 552 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT SET30008-080035810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky OIL SEAL0180-331007 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BEVEL GEAR BEARING HOUSING0180-331005 |
Počet 1 | Cena 1 422 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky O RING 64.5×30180-331004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Ložisko30499-02501 |
Počet 1 | Cena 1 190 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BEARING RETAINER0180-331003 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky INNER & OUTER RACE30403-01700 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ADJUST SHIM(0.60)0180-330003-0002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ADJUST SHIM(0.50)0180-330003-0001 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ADJUST SHIM(0.40)0180-330003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)0180-332100 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M20×1.5×120180-332003-0010 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky PIPE JOINT0180-332006 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEX SCREW M8×450180-334005-0010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky GASKET0180-334004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky NUT M80180-334006-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M10×1.25×250180-330004-0010 Alternativy: 30001-102025810 |
Počet 1 | Cena cena není stanovena | není skladem |
