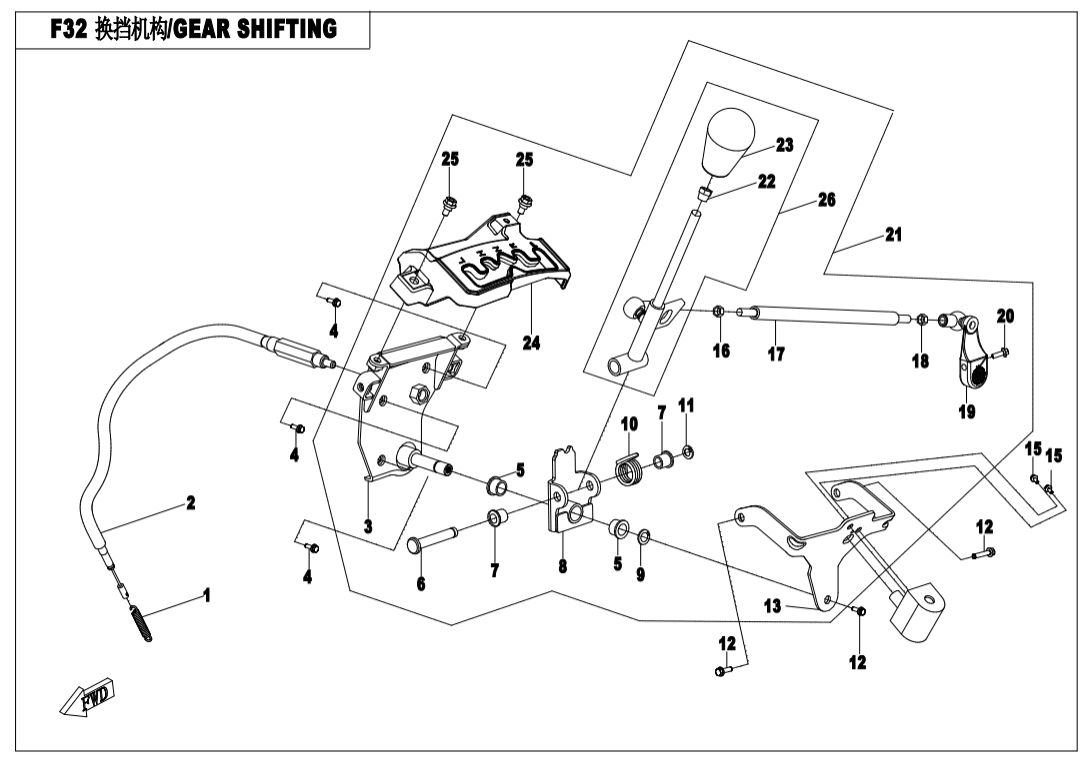

F32 GEAR SHIFTING
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT SPRIING9010-080202 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CABLE, PARKING LOCK9GQ0-320400 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CABLE, PARKING LOCK9010-320400 Alternativy: 9GQ0-320400 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BASE PLATE9GQ0-321100 Alternativy: 9GQ0-321000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING, ARM9CR6-321003 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SHAFT PIN9CR6-321001 Alternativy: 9CR6-321001-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NYLON BUSH9010-320009 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GEARSHIFT ARM ASSY9CR6-321200 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPLIT WASHER, 830802-00805 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPRING, GEARSHIFT LEVER9CR6-321002 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP 630802-00605 Alternativy: 30802-00603 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FIXING PLATE,LOCK9GQ0-321003 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M6×1230107-060012410 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M630200-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GEARSHIFT ROD9GQ0-321004 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Matice30200-06081L |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ROCKER, GEARSHIFT9010-320200-2000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GEARSHIFT COMP.9GQ0-321000 Alternativy: 9GQ0-321000-10000 |
Počet 1 | Cena 2 684 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LOCK NUT，GEARSHIFT9CR6-321301 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky KNOB, GEARSHIFT9CR6-321320 |
Počet 1 | Cena 429 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LIMITATOR, GEARSHIFT9GQ0-321001 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SHIFTING LEVER ASSY9GQ0-321300 |
Počet 1 | Cena 754 Kč |
