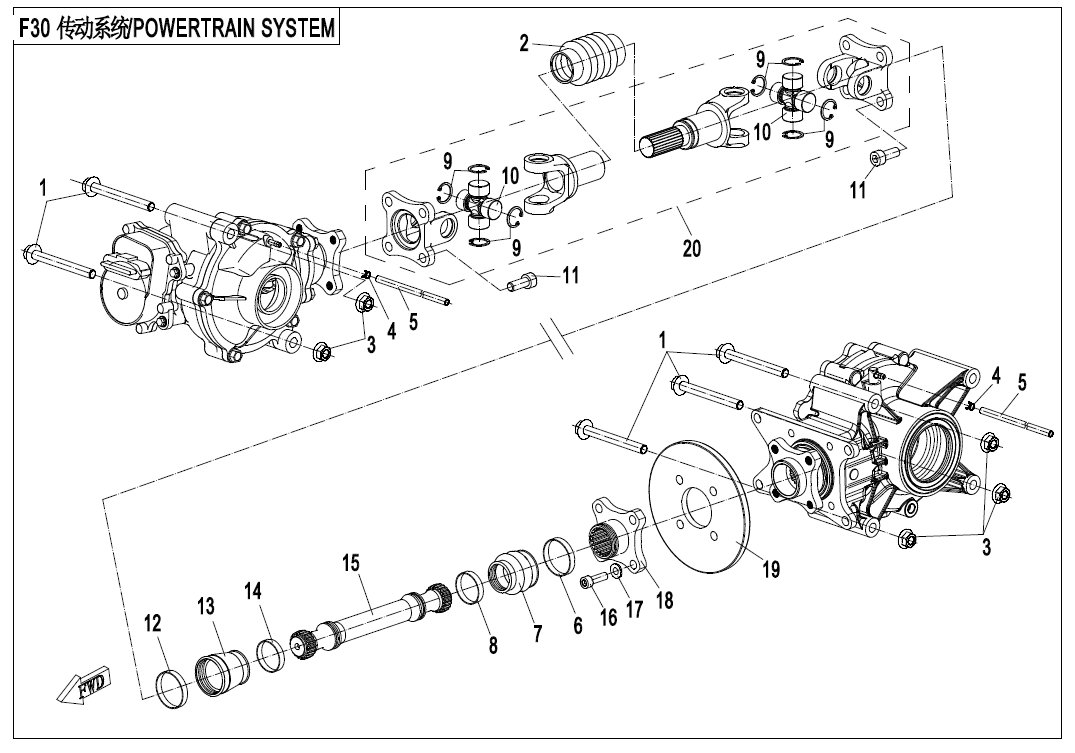

F30‑B DRIVETRAIN SYSTEM(NEW)
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-102110140 |
Počet 5 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CORRUGATED SLEEVE7000-290001 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BIG RING9CR6-300202 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DUST BOOT9CR6-300203-10000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SMALL RING9CR6-300204 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-02205 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky UNIVERSAL JOINT9GQ0-290210 |
Počet 2 | Cena 754 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW30102-102025840 Alternativy: 30102-102025810 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BIG RING9GQ0-290104 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DUST BOOT9GQ0-290103-10000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SMALL RING9GQ0-290102 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR CORE SHAFT9GQL-300101 Alternativy: 9CRB-300110 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub9010-300001 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka9010-300002 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRIVE SLEEVE, REAR GEAR CASE9CR6-300206-10000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR BRAKE DISC7020-080002 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT DRIVE SHAFT9GQ0-290200 Alternativy: 9GQ0-290200-00001 |
Počet 1 | Cena 5 150 Kč |
