X520‑A EU2 (2016)

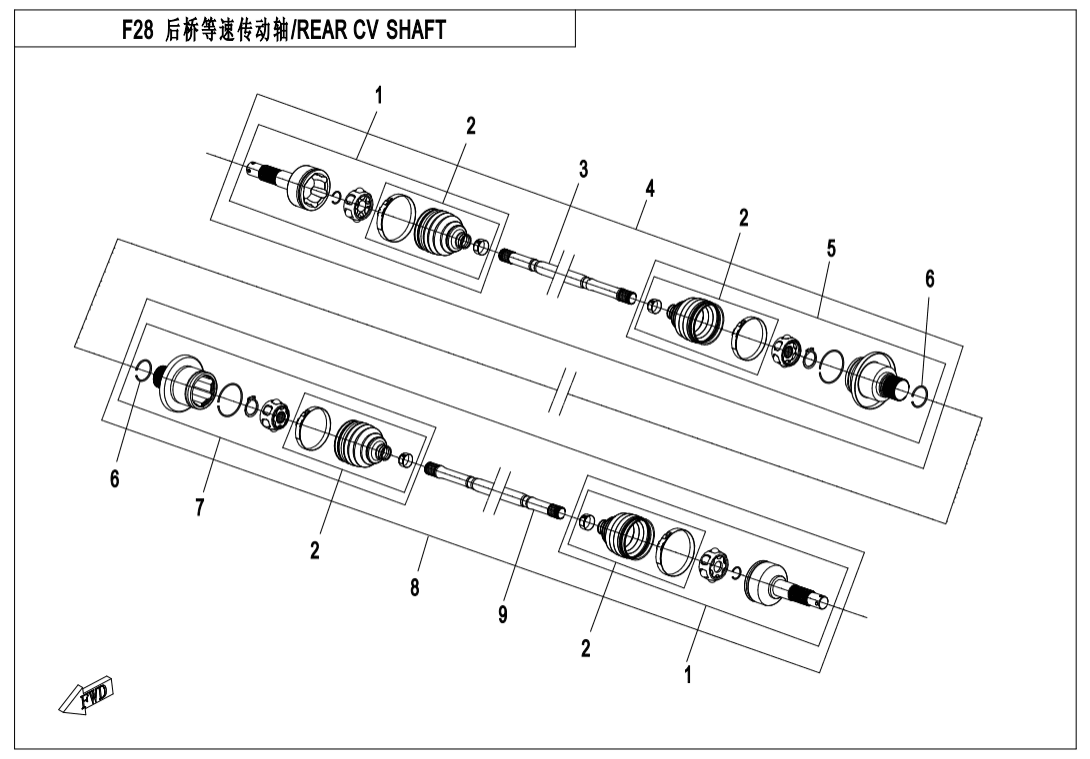

F28 REAR CV SHAFT
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BEARING KIT, FIXED END9GQ0-280170 |
Počet 2 | Cena 2 902 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DUST BOOT KIT, FIXED END9GQ0-280150 |
Počet 4 | Cena 638 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky REAR SHAFT,LH9GQ0-280206-40000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR CV DRIVE SHAFT,RH9GQ0-280200-40000 Alternativy: 9GQS-2802A0 |
Počet 1 | Cena 6 746 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BEARING KIT, REAR MOTION END(RH)9GQ0-280240 |
Počet 1 | Cena 5 644 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WIRE CIRCLIP9010-280102-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BEARING KIT, REAR MOTION END(LH)9GQ0-280140 |
Počet 1 | Cena 3 293 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR CV DRIVE SHAFT,LH9GQ0-280100-40000 Alternativy: 9GQS-2801A0 |
Počet 1 | Cena 6 732 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky REAR SHAFT,RH9GQ0-280106-40000 |
Počet 1 | Cena 1 175 Kč |
