X520‑A EU2 (2016)

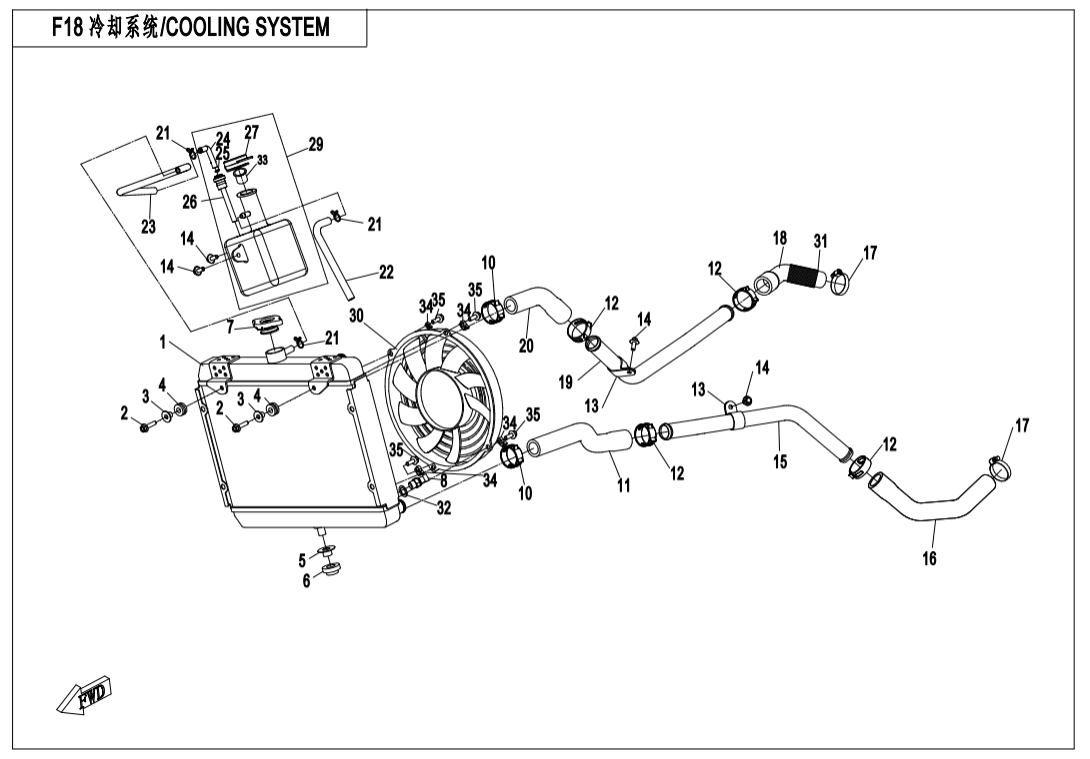

F18 COOLING SYSTEM
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RADIATOR ASSY.9010-180100-20000 Alternativy: 9010-180100-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER CUSHION9010-030047 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky STEEL COLLAR，RADIATIOR9010-180010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER COLLAR，RADIATOR9010-180004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CAP，RADIATOR9010-180300 Alternativy: 8010-180024 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky THERMO SWITCH7020-150600 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WATER OUTLET HOSE,RADIATOR9GQ0-180006 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STEEL BAND CLAMP 347000-180007 Alternativy: 7000-180007-00001 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLIP,WATER HOSE9GQ0-180007 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky WATER INLET PIPE,ENGINE9GQ0-180001 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky WATER INLET PIPE,ENGINE9GQ0-180005 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WATER OUTLET PIPE,ENGINE9GQ0-180003-10000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WATER OUTLET PIPE,ENGINE9GQ0-180002-10000 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WATER INLET HOSE,RADIATOR9GQ0-180004-10000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WATER HOSE, RESERVOIR TANK9GQ0-180009 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OVERFLOW HOSE, RADIATOR9GQ0-180008 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky JOINT, RESERVOIR TANK8030-180302 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky HOSE, RESERVOIR TANK8010-180028 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CAP，RESERVOIR TANK8010-180023 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RESERVOIR TANK ASSY.9GQ0-180900 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RADIATOR FAN9010-180200-3000 |
Počet 1 | Cena 4 614 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky JACKET, WATER HOSE0110-023009 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RUBBER WASHER 16×23×26050-180006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky GASKET, RESERVOIR9060-180903 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky JOINT, CLIP9030-180071 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč |
