X520‑A EU2 (2016)

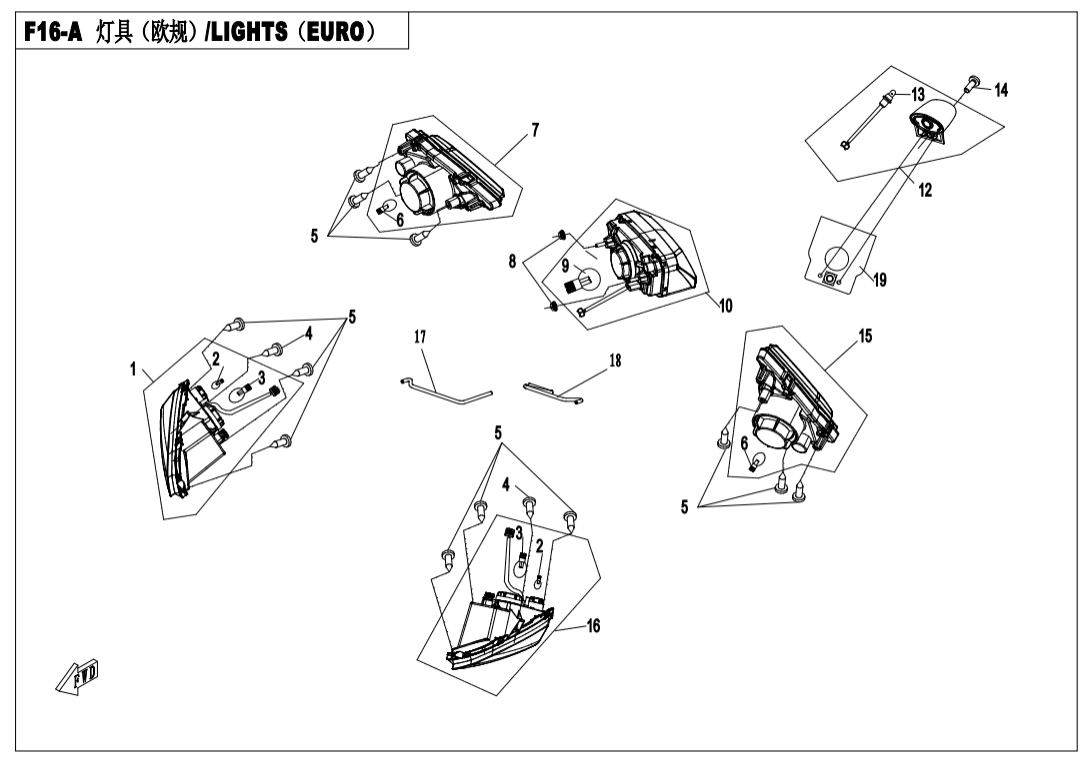

F16‑A LIGHTS (EURO)
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑A MUFFLER(EURO) (24)
F02‑B MUFFLER(USA) (24)
F03‑A FRAME(EURO) (30)
F03‑B FRAME(USA) (30)
F04‑1 FRONT PLASTICS (47)
F04‑2 MIDDLE PLASTICS (57)
F04‑3 REAR PLASTICS (30)
F04‑4 BOTTOM PLASTICS (29)
F05 FRONT SUSPENSION (25)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (22)
F08‑1 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (12)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM(EPS) (28)
F11 REAR WHEEL (19)
F12 FUEL TANK (21)
F13 SEAT (4)
F14‑A RACK(PLASTIC) (12)
F14‑B RACK(STEEL) (17)
F15‑1-A ELECTRIC SYSTEM(EURO) (52)
F15‑1-B ELECTRIC SYSTEM(USA) (53)
F15‑2 TOWING WINCH (8)
F15‑3 FUEL INJECTION SYSTEM (6)
F16‑A LIGHTS (EURO) (18)
F16‑B LIGHT(USA) (20)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (33)
F19‑A-1 WARNING DECAL(EURO) (13)
F19‑A-2 WARNING DECAL(USA) (18)
F19‑B-1 DECAL(EURO,PEARL WHITE@^BLACK) (16)
F19‑B-2 DECAL(USA,PEARL WHITE@^BLACK) (16)
F19‑C-1 DECAL(EURO,VEHICLES WITH OTHER COLORS) (16)
F19‑C-2 DECAL(USA,VEHICLES WITH OTHER COLORS) (16)
F20 TOOLS (4)
F23 BUMPER (10)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (9)
F30‑A DRIVETRAIN SYSTEM(OLD) (18)
F30‑B DRIVETRAIN SYSTEM(NEW) (20)
F31‑A FRONT AXLE(OLD) (78)
F31‑B FRONT AXLE(NEW) (78)
F32 GEAR SHIFTING (26)
F33 REAR AXLE (39)
F36 FUEL VAPORIZATION SYSTEM (12)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (9)
F41‑A AIR FILTER(OLD) (18)
F41‑B AIR FILTER(NEW) (15)
Motor (323)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HEADLIGHT,RH9GQ0-160200 Alternativy: 9GQ0-160200-00001 |
Počet 1 | Cena 3 848 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BULB9GQ0-160120 |
Počet 2 | Cena 551 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BULB3112003 |
Počet 2 | Cena 202 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1630110-420160010 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BULB3112015 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky REAR TURN LIGHT,RH9GQ0-160420 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BULB3112004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TAIL LIGHT9GQ0-160310 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LICENCE LIGHT9020-160410 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BULB3112017 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub (vrut)30105-050012410 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR TURN LIGHT,LH9GQ0-160410 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HEADLIGHT,LH9GQ0-160100 Alternativy: 9GQ0-160100-00001 |
Počet 1 | Cena 3 848 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RH BREATHER HOSE, HEADLIGHT7030-160412 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LH BREATHER HOSE, HEADLIGHT7030-160411 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BRACKET ASSY.,REAR LICENSE LIGHT9GQ0-160050 |
Počet 1 | Cena 58,08 Kč |
